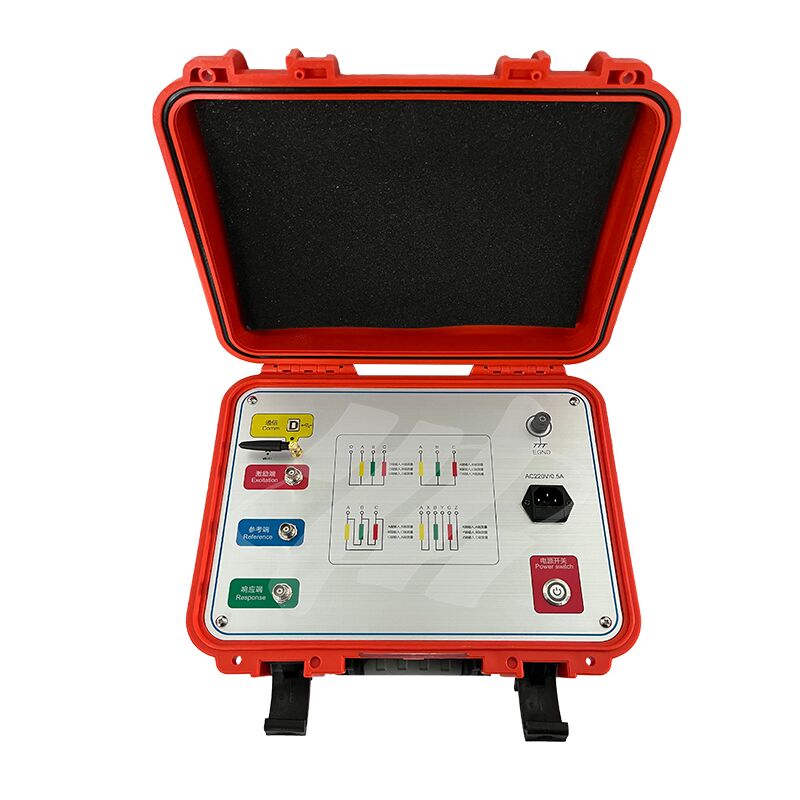

XHBX1501
Panoramica del Prodotto
Una volta finalizzati la progettazione e la fabbricazione di un trasformatore, le sue bobine e la struttura interna sono fisse. Per un trasformatore multi-avvolgimento, le bobine con la stessa classe di tensione e metodo di avvolgimento avranno parametri definitivi (Ci, Li), portando a risposte caratteristiche nel dominio della frequenza fisse. Ciò significa che gli spettri di frequenza delle bobine trifase sono comparabili.
Cortocircuiti tra spire o fase-fase durante i test, impatti durante il trasporto (che causano lo spostamento delle bobine) o deformazioni delle bobine dovute a forze elettromagnetiche durante il funzionamento in cortocircuito/guasto altereranno i parametri distribuiti degli avvolgimenti del trasformatore. Ciò modifica ulteriormente le caratteristiche originali nel dominio della frequenza, come le variazioni di ampiezza nelle risposte in frequenza e gli spostamenti della frequenza di risonanza. Il Tester per Avvolgimenti di Trasformatori, sviluppato sulla base di metodi di analisi della risposta, è un innovativo dispositivo di test non distruttivo per guasti interni dei trasformatori. È adatto per rilevare guasti strutturali interni in trasformatori di potenza con tensione nominale da 63kV a 500kV.
Questo tester quantifica le variazioni di risposta dei parametri degli avvolgimenti del trasformatore attraverso diversi domini di frequenza. Determina il grado di deformazione interna degli avvolgimenti analizzando l'entità delle variazioni dei parametri, l'ampiezza/regione degli spostamenti della risposta in frequenza e l'andamento di queste variazioni. Ciò consente agli utenti di giudicare se il trasformatore ha subito danni gravi e richiede una revisione in base ai risultati delle misurazioni.
Per i trasformatori operativi, la gravità del guasto può essere valutata confrontando gli spettri caratteristici delle bobine difettose, anche senza dati storici delle caratteristiche nel dominio della frequenza. Naturalmente, avere i dati caratteristici originali degli avvolgimenti fornisce un supporto più accurato e affidabile per la valutazione del funzionamento del trasformatore, l'analisi post-guasto e la manutenzione.
Il Tester per Avvolgimenti di Trasformatori è dotato di un sistema di misurazione ad alta precisione composto da un laptop e un microcomputer a singolo chip. Ha una struttura compatta, un funzionamento semplice e funzioni complete di test/analisi. Gli utenti possono utilizzarlo in modo indipendente dopo aver consultato il manuale utente o completato una breve formazione.
Parametri Tecnici
| Metodo di Scansione |
Distribuzione a Scansione Lineare |
| Gamma di misurazione della frequenza di sweep |
(0.5kHz)-(1MHz), 2000 punti di sweep |
| Gamma di misurazione dell'ampiezza |
(-120dB) a (+20dB) |
| Precisione della misurazione dell'ampiezza |
0.1dB |
| Precisione della frequenza di scansione |
0.005% |
| Impedenza di ingresso del segnale |
1MΩ |
Aree di Applicazione:
* Sistemi di alimentazione: generazione, trasmissione, trasformazione e distribuzione di energia;
* Fabbriche e miniere: impianti di produzione su larga scala e varie società minerarie;
* Metallurgia e petrolchimica: fusione, industria chimica, trattamento delle acque, ecc.;
* Trasporti: porti/ferrovie/autostrade/aeroporti e illuminazione stradale comunale, ecc.;
* Imprese e istituzioni: dipartimenti logistici di grandi imprese e istituzioni;
* Industria delle costruzioni: grandi aziende di costruzioni e gestione immobiliare;
* Installazione e collaudo di apparecchiature elettriche: società di installazione e messa in servizio di energia di vari livelli;
