XHBX1501
Panoramica del Prodotto
Quando un trasformatore è progettato e costruito, le sue bobine e la disposizione interna sono definite. Per i trasformatori multi-avvolgimento, le bobine che corrispondono per classe di tensione e metodo di avvolgimento avranno parametri Ci e Li fissi—quindi le loro risposte nel dominio della frequenza sono fisse e i modelli di frequenza delle bobine trifase possono essere confrontati direttamente.
Problemi come cortocircuiti (durante i test), danni da trasporto (movimento della bobina) o deformazioni della bobina dovute a sollecitazioni elettromagnetiche (durante i guasti) cambieranno i parametri distribuiti dell'avvolgimento. Questo altera le caratteristiche di frequenza originali del trasformatore: si pensi a spostamenti nell'ampiezza della risposta o nelle frequenze di risonanza. Il nostro Tester per Avvolgimenti di Trasformatori utilizza l'analisi della risposta per rilevare questi problemi in modo non distruttivo—è perfetto per controllare i guasti interni nei trasformatori di potenza da 63kV a 500kV.
Il tester misura come i parametri dell'avvolgimento rispondono attraverso diverse frequenze, quindi traduce quei dati in informazioni sulla gravità della deformazione: guarda quanto sono grandi i cambiamenti, dove/quando le risposte in frequenza si spostano e le tendenze generali. Con queste informazioni, è possibile capire se un trasformatore è gravemente danneggiato e necessita di una revisione completa.
Anche se non si dispone di vecchi dati di frequenza per un trasformatore funzionante, è comunque possibile valutare i guasti confrontando gli spettri delle bobine difettose. Avere i dati originali dell'avvolgimento, tuttavia, rende molto più facile monitorare le prestazioni, analizzare gli incidenti e pianificare la manutenzione.

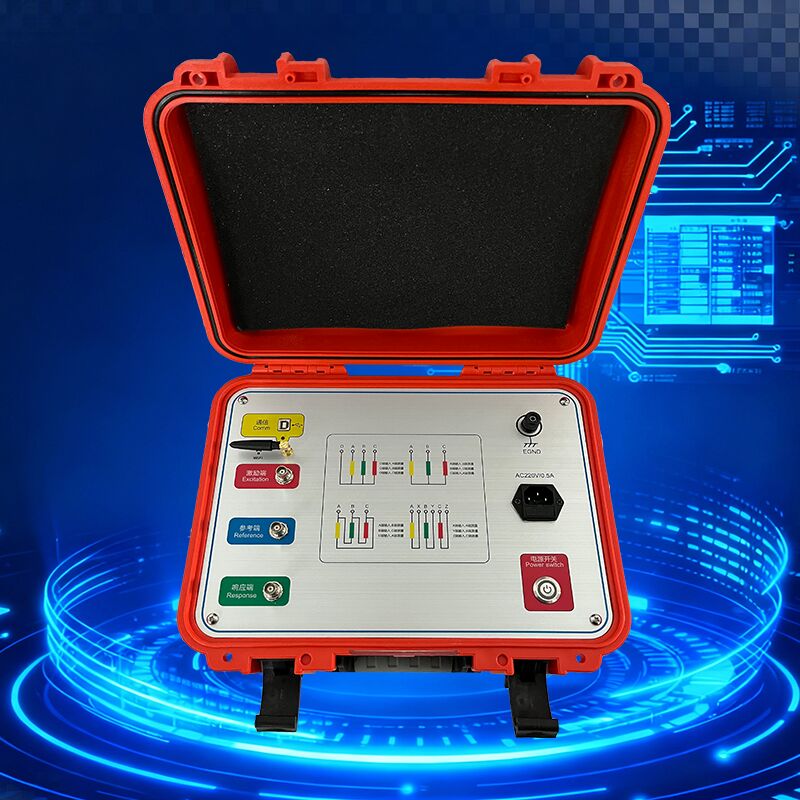

Questo tester abbina un laptop a un microcomputer a chip singolo per misurazioni super accurate. È piccolo, semplice da usare (segui il manuale o fai una rapida formazione) e ha tutti gli strumenti di test/analisi di cui hai bisogno—non è richiesto alcun esperto tecnico.
Parametri Tecnici
| Ripetibilità del test in fase |
99.9% |
| Ampiezza dell'uscita del segnale |
±20V |
| Impedenza di uscita del segnale |
50Ω |
| Impedenza di ingresso del segnale |
1MΩ |
| Accuratezza della frequenza di scansione |
0.005% |
Caratteristiche Prestazionali
- Campionamento A/D a due canali ad alta velocità a 16 bit (le curve della forma d'onda mostrano chiari cambiamenti durante i test in loco quando viene cambiato l'interruttore di presa).
- L'ampiezza dell'uscita del segnale è regolabile via software, con un'ampiezza di picco massima di ±10V.
- Il computer analizza automaticamente i risultati dei test e genera documenti elettronici (Word).
- Lo strumento è dotato di un sistema di misurazione duale con capacità di misurazione della frequenza a scansione lineare e misurazione della frequenza a scansione segmentata, compatibile con i due approcci tecnici attuali utilizzati in Cina.
- Le caratteristiche ampiezza-frequenza soddisfano le specifiche tecniche nazionali per i tester di caratteristiche ampiezza-frequenza. L'asse orizzontale (frequenza) ha sia scale lineari che logaritmiche, quindi la curva stampata può essere una curva a scala lineare o logaritmica, che l'utente può selezionare in base alle proprie esigenze.
