Dopo che un trasformatore è stato progettato e fabbricato, le sue bobine e la sua struttura interna sono fisse. Per le bobine di trasformatori multi-avvolgimento, valori nominali di tensione e metodi di avvolgimento identici si traducono in parametri fissi (Ci, Li), che bloccano la risposta caratteristica nel dominio della frequenza di ogni bobina. Di conseguenza, gli spettri di frequenza delle bobine trifase possono essere confrontati efficacemente.
I parametri distribuiti dell'avvolgimento del trasformatore cambiano quando si verificano cortocircuiti interspira/fase-fase durante i test, le bobine si spostano a causa degli impatti del trasporto o le forze elettromagnetiche deformano le bobine durante il funzionamento in cortocircuito/guasto. Questi cambiamenti interrompono le caratteristiche originali del dominio della frequenza del trasformatore, comprese le fluttuazioni dell'ampiezza della risposta in frequenza e gli offset della frequenza di risonanza. Il nostro Tester per Avvolgimenti di Trasformatori, progettato utilizzando l'analisi della risposta, è uno strumento non distruttivo all'avanguardia per la rilevazione di guasti interni del trasformatore, applicabile a trasformatori di potenza da 63kV a 500kV.
Questo tester quantifica come i parametri dell'avvolgimento del trasformatore rispondono attraverso diverse gamme di frequenza. Valuta l'entità della deformazione interna dell'avvolgimento valutando le magnitudini dei cambiamenti dei parametri, l'ampiezza/regioni della variazione della risposta in frequenza e i modelli di tendenza. Utilizzando queste informazioni, gli utenti possono determinare rapidamente se un trasformatore è gravemente danneggiato e necessita di revisione.
Caratteristiche del Metodo di Risposta in Frequenza:

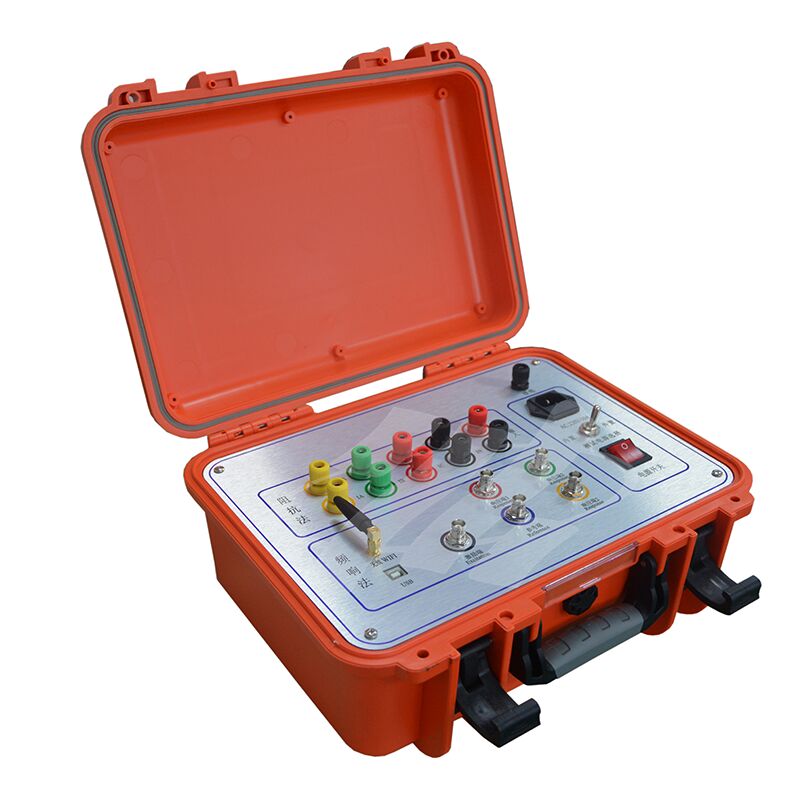

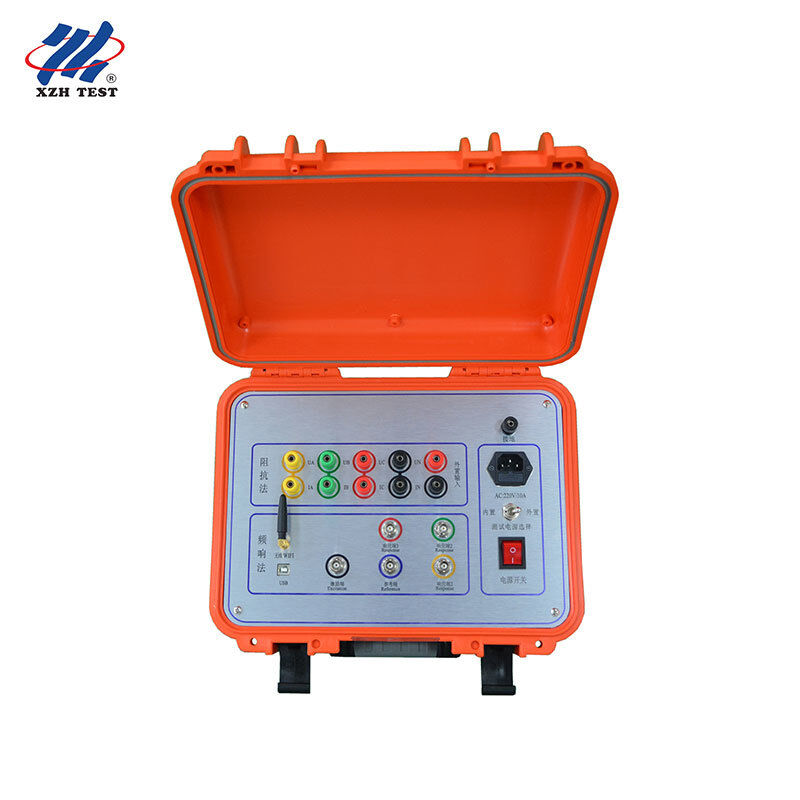

1. Il tester di deformazione dell'avvolgimento del trasformatore è composto da un'unità di misurazione e un software di analisi. L'unità di misurazione è controllata da un microcomputer a singolo chip ad alta velocità e comprende la generazione del segnale e la misurazione del segnale. L'unità di misurazione si collega a un tablet o laptop tramite un'interfaccia USB.
2. Durante i test, è necessario rimuovere solo le sbarre di collegamento del trasformatore; tutti i test possono essere completati senza sollevare il coperchio del trasformatore o smontarlo.
3. Lo strumento è dotato di più sistemi di misurazione a scansione di frequenza lineare, con un intervallo di scansione di frequenza fino a 10 MHz. L'intervallo di scansione di frequenza può essere impostato su 0,25 kHz, 0,5 kHz e 1 kHz, fornendo un'analisi più dettagliata della deformazione del trasformatore.
4. Lo strumento è altamente intelligente e facile da usare, con funzioni come la regolazione automatica della portata e la regolazione automatica della frequenza di campionamento.
5. Il software utilizza la piattaforma Windows ed è compatibile con i sistemi Windows 98/2000/WinXP/Windows 7. Fornisce agli utenti un'interfaccia di visualizzazione più comoda e intuitiva.
6. Fornisce l'analisi comparativa delle curve storiche, consentendo il caricamento simultaneo di più curve storiche per l'osservazione. È possibile selezionare qualsiasi curva per l'analisi orizzontale e verticale. È dotato di un sistema esperto di analisi e diagnosi intelligente in grado di diagnosticare automaticamente lo stato degli avvolgimenti del trasformatore. Può caricare sei curve contemporaneamente, calcolare automaticamente i parametri pertinenti per ogni curva, diagnosticare automaticamente la deformazione dell'avvolgimento e fornire conclusioni di riferimento diagnostiche.
7. Il software ha potenti funzioni di gestione, considerando pienamente le esigenze di utilizzo sul campo. Salva automaticamente i parametri delle condizioni ambientali per fornire una base per la diagnosi della deformazione dell'avvolgimento del trasformatore. I dati di misurazione vengono salvati automaticamente e ha una funzione di stampa a colori, rendendo conveniente per gli utenti generare rapporti di prova.
8. Il software è altamente intuitivo. La maggior parte delle condizioni di misurazione sono opzioni selezionabili. I parametri dettagliati del trasformatore possono essere salvati per riferimento diagnostico e non devono essere inseriti sul posto; le informazioni possono essere aggiunte o modificate in seguito, rendendone più comodo l'utilizzo.
9. Il software è altamente intelligente. Dopo aver collegato i segnali di ingresso e uscita e impostato i parametri delle condizioni, è possibile completare tutto il lavoro di misurazione. Le curve di forma d'onda storiche possono essere aperte in qualsiasi momento durante la misurazione per il confronto e l'osservazione e la misurazione può essere interrotta in qualsiasi momento.
10. Il tempo necessario per ogni misurazione di fase è inferiore a 60 secondi. Il tempo totale necessario per la misurazione della deformazione dell'avvolgimento di un trasformatore di potenza con avvolgimenti alti, medi e bassi (indipendentemente dalla capacità e dal livello di tensione) non è superiore a 10 minuti. 11. Durante la misurazione dei trasformatori, il personale di cablaggio può disporre liberamente i cavi di ingresso e uscita del segnale senza influire sui risultati della misurazione. Il personale di cablaggio può rimanere sulla parte superiore del serbatoio dell'olio del trasformatore, eliminando la necessità di scendere, riducendo così l'intensità del lavoro.
