XHBX1502
Una volta finalizzati la progettazione e la fabbricazione di un trasformatore, le sue bobine e la struttura interna sono impostate in modo permanente. Per le bobine di un trasformatore multi-avvolgimento, se condividono la stessa classe di tensione e lo stesso metodo di avvolgimento, i parametri corrispondenti (Ci, Li) di ogni bobina saranno fissi. Di conseguenza, anche la risposta caratteristica nel dominio della frequenza di ogni bobina è determinata e gli spettri di frequenza delle bobine trifase corrispondenti mostrano un certo grado di comparabilità.
I cortocircuiti tra spire o tra fasi che si verificano durante i test del trasformatore, gli impatti subiti durante il trasporto (che causano lo spostamento relativo delle bobine) e la deformazione delle bobine indotta dalle forze elettromagnetiche durante le condizioni di cortocircuito o guasto in esercizio altereranno tutti i parametri distribuiti degli avvolgimenti del trasformatore. Questo a sua volta influisce e modifica le caratteristiche originali del dominio della frequenza del trasformatore, in particolare, le variazioni di ampiezza nella risposta in frequenza e gli spostamenti dei punti di frequenza di risonanza. Il Transformer Winding Tester, sviluppato sulla base di metodi di analisi della risposta, è un innovativo dispositivo di test non distruttivo per la rilevazione di guasti interni nei trasformatori. È adatto per testare guasti strutturali interni in trasformatori di potenza da 63kV a 500kV.
Il Transformer Winding Tester quantifica le variazioni di risposta dei parametri interni degli avvolgimenti del trasformatore attraverso diversi domini di frequenza. Determina il grado di cambiamento negli avvolgimenti interni del trasformatore analizzando l'entità di queste variazioni di parametri, l'ampiezza e la regione delle variazioni della risposta in frequenza e le tendenze di tali spostamenti. Sulla base dei risultati delle misurazioni, consente quindi di giudicare se il trasformatore ha subito danni gravi e se è necessaria una manutenzione importante.
| Gamma di misurazione della frequenza di sweep |
(10Hz)-(10MHz), 40000 punti di sweep, risoluzione di 0,25kHz, 0,5kHz e 1kHz |
| Gamma di misurazione della frequenza di sweep |
(0,5kHz)-(1MHz), 2000 punti di sweep |
| Umidità relativa |
<90%, senza condensa |
| Temperatura di esercizio |
-10℃ a +40℃ |
| Temperatura di stoccaggio |
-20℃ a +70℃ |
| Ripetibilità del test in fase |
99,9% |
Caratteristiche del metodo di risposta in frequenza:

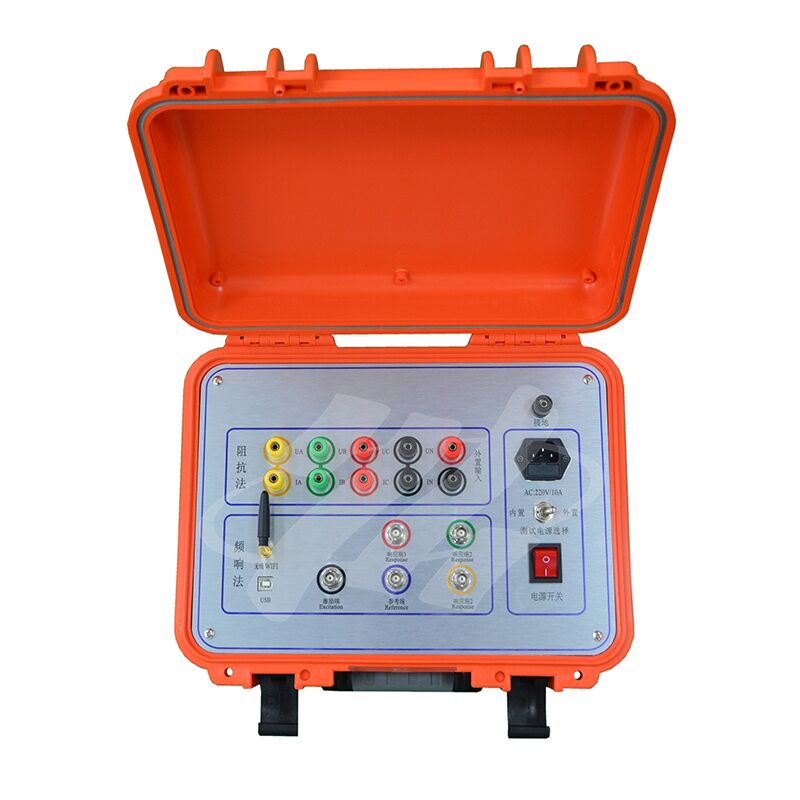

1. Il tester di deformazione degli avvolgimenti del trasformatore è composto da un'unità di misurazione e un software di analisi. L'unità di misurazione è controllata da un microcomputer a singolo chip ad alta velocità e comprende componenti di generazione del segnale e di misurazione del segnale. L'unità di misurazione si collega a un tablet o a un computer portatile tramite un'interfaccia USB.
2. Durante il test, è necessario scollegare solo le sbarre di collegamento del trasformatore; tutti i test possono essere completati senza sollevare il coperchio del trasformatore o smontare il trasformatore.
3. Lo strumento è dotato di molteplici sistemi di misurazione a sweep di frequenza lineare, con una gamma di sweep di frequenza lineare fino a [valore di frequenza].
