XH1340A
Il test della resistenza DC del trasformatore è un elemento obbligatorio per i semilavorati, i controlli in fabbrica dei prodotti finiti, le installazioni, i test di collaudo e la manutenzione preventiva condotta dai reparti elettrici durante la produzione dei trasformatori. Rileva efficacemente difetti di fabbricazione come la selezione impropria del materiale della bobina, difetti di saldatura, collegamenti allentati, fili conduttori mancanti e rotture dei fili, nonché potenziali pericoli che sorgono dopo l'esercizio.

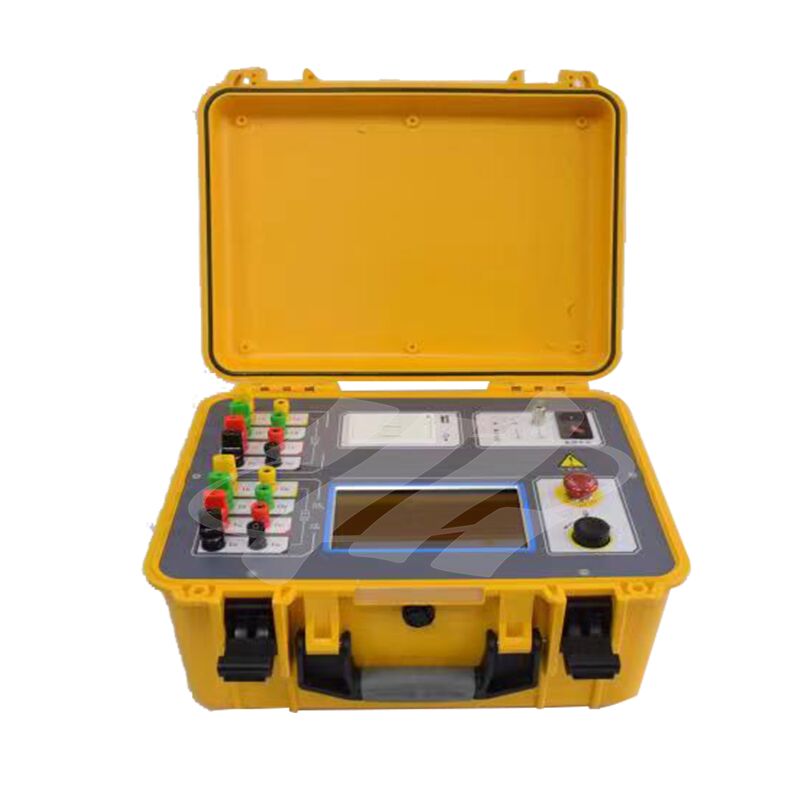

Per soddisfare la domanda di misurazione rapida della resistenza DC del trasformatore, la nostra azienda ha sviluppato un Tester di Resistenza DC del Trasformatore sfruttando i suoi punti di forza tecnici proprietari. Questo tester di nuova generazione integra il test del metodo di magnetizzazione, il test trifase (Yn, Y, △) e le funzioni di smagnetizzazione, rendendolo un dispositivo ideale per la misurazione della resistenza DC nei trasformatori di potenza di grandi dimensioni. Dotato di un display LCD ad alta risoluzione a colori reali su schermo grande, supporta il controllo touch e l'operazione con manopola a navetta per un comodo utilizzo in loco. Caratterizzato da istruzioni del menu in cinese, l'operazione è semplice e intuitiva: tutti i test di resistenza DC possono essere completati con un singolo cablaggio, garantendo una velocità di test elevata, alta precisione e un ampio intervallo di misurazione.
Caratteristiche di Prestazione
★ La misurazione trifase può essere utilizzata per testare gli avvolgimenti Yn, Y e Δ, ed è possibile calcolare il tasso di squilibrio trifase.
★ L'alimentatore di prova ha una corrente di uscita massima di 40A e un intervallo di prova di 0-25kΩ, soddisfacendo i requisiti di prova della maggior parte dei trasformatori. Integra anche funzioni di magnetizzazione e smagnetizzazione per soddisfare le varie esigenze di test in loco.
★ Il processo di test può calcolare automaticamente il tasso di variazione della resistenza a 5S, 15S e 30S, assistendo i tester nel giudicare la stabilità dei dati di test e prevenendo errori di lettura.
★ Lo strumento ha molteplici funzioni di protezione, tra cui protezione da collegamento errato a 380 V, protezione contro la forza elettromotrice inversa, protezione da circuito aperto e protezione da interruzione di corrente, nonché una funzione di allarme di disconnessione del filo di terra.
★ Lo strumento è dotato di una stampante termica, con una capacità di archiviazione integrata di 200 voci di dati e supporto per l'archiviazione su larga scala tramite chiavetta USB.
★ Un display a schermo grande a colori reali da 7 pollici di grado industriale con un design pulito e semplice, controllo completamente touch e funzionamento con navetta a un pulsante, creando un'esperienza di interazione uomo-macchina confortevole e conveniente.
Risoluzione dei problemi
1. Durante il test dell'avvolgimento del commutatore sotto carico, non è consentito commutare il commutatore sotto carico durante il test o prima che sia completamente scarico;
2. I puntali non devono essere rimossi durante il test;
3. Durante il test del terminale ad alta tensione, i terminali di media e bassa tensione del trasformatore devono essere a circuito aperto;
