Sistema di localizzazione di guasti di cavi portatili a 35 kV e inferiori per cavi di alimentazione con difetti di isolamento principali

Descrizione del prodotto

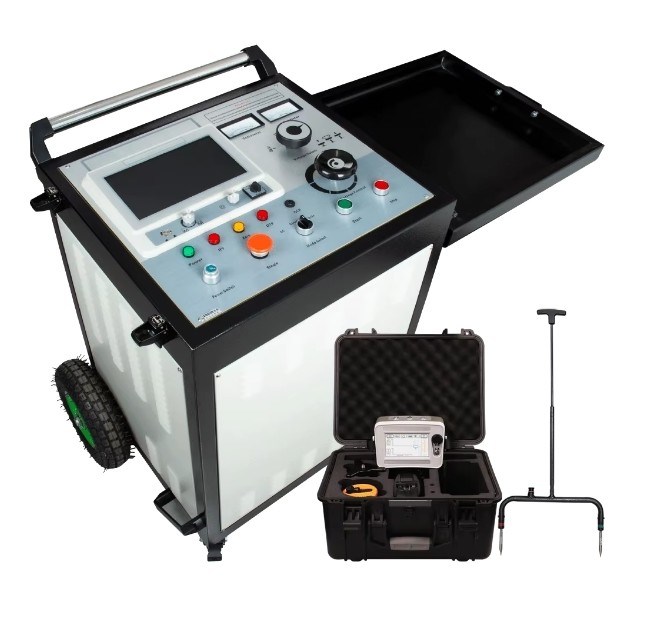

Il sistema di localizzazione dei guasti del cavo XHHV535-4TSB è utilizzato per rilevare il guasto di isolamento principale dei cavi di alimentazione con livelli di tensione di 35 kV e inferiori e calibrare la lunghezza del cavo.Questo sistema è composto da due parti:: un misuratore di guasti del cavo e un generatore di impulsi ad alta tensione.
Il tester di guasti del cavo adotta un'interfaccia software di funzionamento semplice, un controllo centralizzato da un microcomputer a singolo chip, un funzionamento touch-type e una batteria al litio di grande capacità.E'stabile.Un sistema di alimentazione e di alimentazione indipendente sono utilizzati per evitare interferenze dell'alimentazione durante la scarica di impatto.
Questo sistema di prova del guasto del cavo è adatto per guasti di filo a bassa resistenza, cortocircuito, circuito aperto e guasti di filo rotto di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale,e fili sotterranei di vari materiali con diverse sezioni trasversali e diversi supporti, nonché perdite ad alta resistenza e guasti flashover ad alta resistenza.

Parametri di pre-localizzazione del guasto del cavo:

• Frequenza di campionamento: 1MHz~400MHz;
• Amplitudine dell'impulso a bassa tensione: 300V±15%;
• gamma di misurazione della distanza: ≥ 120 km;
• Distanza di prova: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Larghezza dell'impulso: 0,15uS/0,30uS/0,60uS/1,20uS/2,4uS/5,0uS/7,5uS/10uS;
• Risoluzione minima: 0,07 m;
• Area cieca di prova: ≤ 10 m;
• errore di misura: ≤ ± 0,5% × L+1m), L è la lunghezza del cavo;
• Fornitore di alimentazione: batteria al litio 10,4AH integrata; tempo di ricarica di circa 2 ore, tempo di lavoro di 5 ore

XHDD503E Indicatore di guasto del cavo

L'indicatore di errore del cavo XHDD503E utilizza il principio di sincronizzazione acustico-magnetica di raccolta delle vibrazioni e di induzione elettromagnetica per determinare la posizione specifica del punto di errore del cavo.Con l'aiuto di un generatore di impulsi ad alta tensioneI fenomeni fisici come le onde di vibrazione,le onde sonore e le onde elettromagnetiche generate dal flash sulla scarica del punto di guasto sono raccolte dalla sonda dedicata dello strumento di posizionamentoInfine, la posizione precisa del punto di guasto viene giudicata dall'udito e dalla vista del tester.Questo è..., è completato il compito di posizionamento preciso del punto di guasto del cavo "direttamente sopra il cavo, all'interno dell'intervallo di misurazione approssimativo".cortocircuito, difetti di circuito aperto e di fili rotti di vari cavi di alimentazione, cavi coassiali e cavi e fili a bassa tensione con diversi livelli di tensione, diverse sezioni trasversali e diversi supporti,nonché perdite e lampeggiamenti su difetti ad alta resistenza.

Parametri principali

Canali di suono-Larghezza di banda l All-pass: 100Hz~1600Hz. l Pass basso: 100Hz~300Hz. l Pass alto: 160Hz~1600Hz. l Pass banda: 200Hz~600Hz. regolazione del canale: 8 livelli di suono, magnetici e di tensione.Immissione sonora: Guadagno: 16 livelli (0-112dB), Impedenza: 350Ω Intervallo di rilevamento: 0,00-99,99ms, 75mV-75V Precisione di rilevamento: Posizionamento: ≤0,1m; Voltaggio passo: ≤0,5m; Sentiero: ≤0,5m Fornitura di alimentazione di lavoro:4*18650 batteria al litio standardTempo di attesa: più di 8 ore Temperatura ambiente: -25-65°C; umidità relativa: ≤90% Dimensioni di volume: 428L×350W×230H Peso complessivo: 7kg
