Sistema portatile per la localizzazione dei guasti su cavi da 35kV

Name: Sistema portatile per la localizzazione dei guasti su cavi da 35kV
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH TEST
Certificazione:	CE ISO
Numero di modello:	XHHV535-2TSB+XHDD503E

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH TEST

Certificazione:

CE ISO

Numero di modello:

XHHV535-2TSB+XHDD503E

Evidenziare:

High Light

Evidenziare:

Localizzatore portatile di guasti cavi da 35kV

sistema di rilevamento difetti del cavo di alimentazione

Localizzatore portatile di guasti su cavi con garanzia

Trading Information

Quantità di ordine minimo:

1 Set

Imballaggi particolari:

Imballaggi in legno

Tempi di consegna:

5-8 Work Days

Termini di pagamento:

T/T

Capacità di alimentazione:

2000set/year

Descrizione di prodotto

Sistema portatile di localizzazione dei guasti per il rilevamento dell'isolamento del cavo di alimentazione

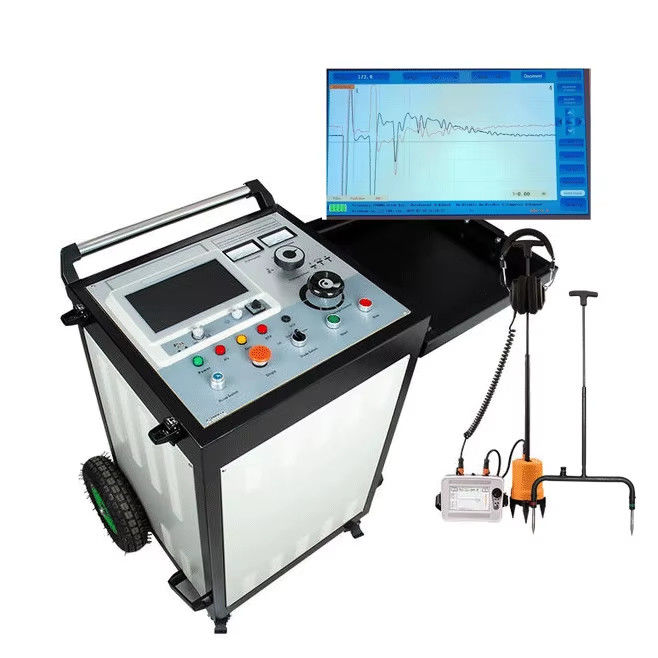

XHHV535-2TSB Sistema di localizzazione dei guasti del cavo

IlXHHV535-2TSBIl sistema di localizzazione dei guasti del cavo è progettato per rilevare i principali guasti di isolamento nei cavi di alimentazione con livelli di tensione fino a 35 kV e per la taratura della lunghezza del cavo.Questo sistema completo comprende due componenti principali:: un misuratore di guasti del cavo e un generatore di impulsi ad alta tensione.

Caratteristiche chiave

Interfaccia software di funzionamento semplice con funzionamento touch-type
Controllo centralizzato mediante microcomputer a singolo chip
Batteria agli ioni di litio di grande capacità integrata per un funzionamento stabile e affidabile
Sistema di alimentazione indipendente impedisce interferenze durante la scarica di impatto
Adatto a vari difetti del cavo, tra cui difetti di bassa resistenza, cortocircuito, circuito aperto e filo rotto
Efficace per perdite di alta resistenza e lampi di alta resistenza su guasti
Compatibile con cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale e fili sotterranei

Parametri tecnici

Voltaggio di sovraccarico HV	0-8kV/16kV/32kV
Corrente laterale ad alta tensione	0-60mA
Condensatore interno	2μF/32kV, 8μF/16kV, 32μF/8kV
Tempo di sovraccarico	Sorgente automatica di circa 7 secondi, controllo manuale disponibile
Energia di sovratensione	1024J
Potenza di sovratensione	2 KVA
Peso	≤ 120 kg
Fornitore di alimentazione	AC220V±15%, 50Hz±2Hz

Parametri di pre-localizzazione del guasto del cavo

Frequenza di campionamento: 1 MHz~400 MHz
Amplitudine dell'impulso a bassa tensione: 300V±15%
Distanza di misura: ≥ 120 km
Distanza di prova: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Larghezza dell'impulso: da 0,15 μS a 10 μS
Risoluzione minima: 0,07 m
Area cieca di prova: ≤ 10 m
Errore di misura: ≤±(0,5%×L+1m), dove L è la lunghezza del cavo
Potenza di lavoro: batteria al litio 10,4AH (5 ore di funzionamento, 2 ore di ricarica)

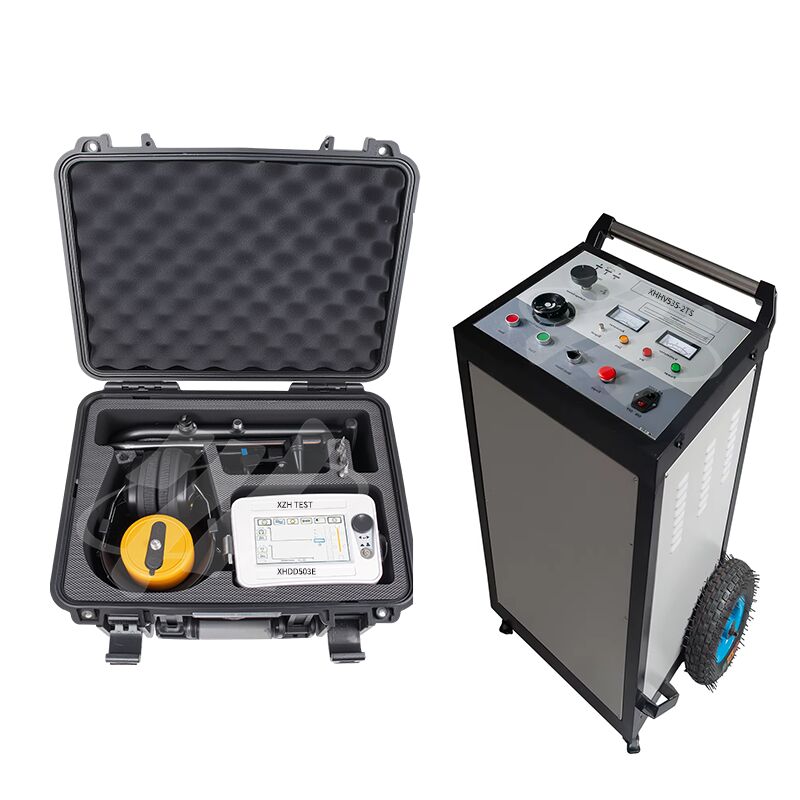

XHDD503E Indicatore di guasto del cavo

IlXHDD503EQuando combinato con un generatore d'impulsi ad alta tensione,rileva fenomeni di scarica lampo attraverso onde di vibrazione, onde sonore e onde elettromagnetiche, che consentono un'accurata identificazione dei punti di guasto.

Applicazioni

adatti a vari difetti dei cavi, compresi i difetti di bassa resistenza, cortocircuito, circuito aperto e fili rotti nei cavi di alimentazione, cavi coassiali e cavi a bassa tensione con diversi livelli di tensione,sezioni trasversali, e media, nonché perdite e lampeggi su difetti ad alta resistenza.

Parametri principali

Opzioni di larghezza di banda del canale sonoro: All-pass, Low pass, High pass, Band pass
Regolazione del canale: 8 livelli di suono, magnetici e di tensione
Fonte di uscita del suono: guadagno di 16 livelli (0-112dB), impedenza di 350Ω
Intervallo di rilevamento: 0,00-99,99 ms, 75mV-75V
Accuratezza di rilevamento: posizionamento ≤0,1m; tensione passo ≤0,5m; percorso ≤0,5m
Fornitore di alimentazione: batterie al litio standard da 4 × 18650
Tempo di attesa: > 8 ore
Condizioni di funzionamento: -25°C a 65°C, umidità ≤ 90%
Dimensioni: 428L×350W×230H mm
Peso: 7 kg
