Tracciatore digitale di percorsi via cavo con trasmettitore a più frequenze per il rilevamento sotterraneo

Il localizzatore di cavi e tubi XHGX507X utilizza segnali di campo elettromagnetico provenienti da cavi interrati per localizzare i cavi, fornendo letture di profondità e corrente per una precisa rilevazione dei cavi. Questo sistema è conforme alla Parte 15 delle norme FCC degli Stati Uniti e alla Direttiva Europea 1999/5/CE.

• Capacità di ricerca del percorso del cavo per cavi di alimentazione sia sotto tensione che non
• Indicazione della direzione e della fase della corrente per una maggiore precisione nella ricerca del percorso
• Funzionalità di rilevamento della profondità del cavo interrato
• Trasmettitore con più opzioni di frequenza (da 577Hz a 133kHz)
• Funzione ohmmetro per testare i valori di resistenza continua esterni
• Visualizzazione digitale dell'intensità del segnale con rappresentazione grafica
• Frecce sinistra/destra per una precisa localizzazione della tubazione
• Bussola per l'indicazione della direzione della tubazione
• Visualizzazione in tempo reale della profondità e della corrente della tubazione

Il trasmettitore funge da sorgente di segnale per questo sistema, con funzionalità complete, alta intelligenza e funzionamento semplice.

• Tasto di accensione: Interruttore autobloccante per il controllo dell'alimentazione
• Porta di uscita: Presa aeronautica multi-core per diverse modalità di uscita del segnale
• Display LCD: Mostra frequenza, livello di potenza, modalità, corrente, impedenza e stato della batteria
• Tasto Frequenza: Cambia la frequenza del segnale di uscita (inizialmente 577Hz)
• Regolazione della potenza: Seleziona tra potenza bassa, media, alta e piena
• Tasto Menu: Accede alle impostazioni di frequenza, alla misurazione della resistenza e alla modalità multi-frequenza
• Porta di ricarica: Φ2.1 supporto di ricarica per la ricarica della batteria

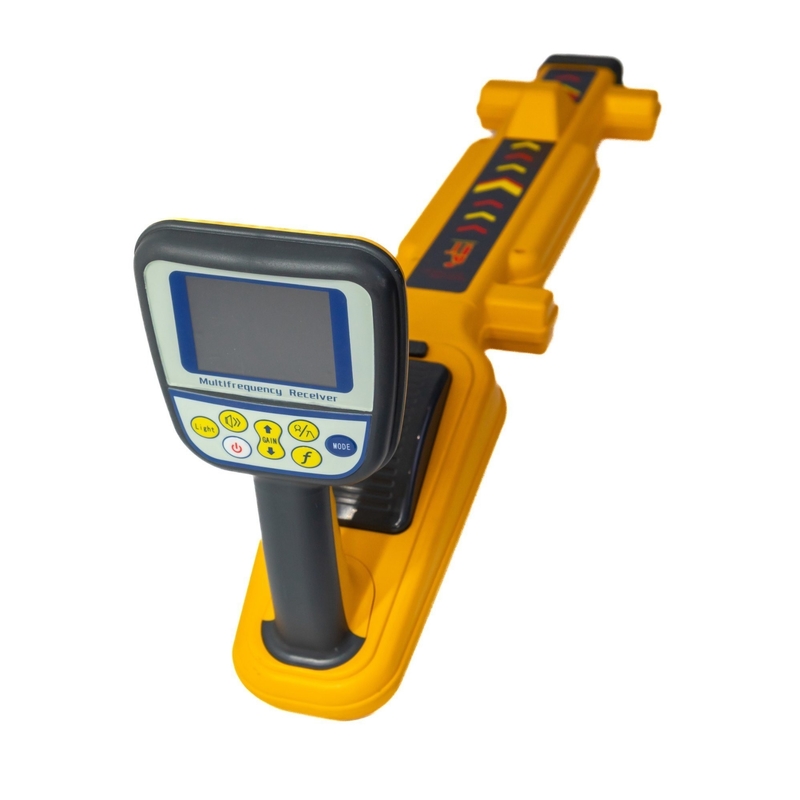

Il ricevitore integra un circuito di sistema in grado di ricevere specifici campi magnetici e convertirli in segnali elettrici per la visualizzazione. È dotato di più modalità di funzionamento per diversi scenari di rilevamento.

• Visualizzazione della frequenza: Frequenza di ricezione corrente (inizialmente 577Hz)
• Intensità del segnale: Mostrata tramite lunghezza della griglia e display a tre cifre
• Bussola a colori: Indica la direzione della tubazione
• Profondità e corrente: Misurazioni in tempo reale della tubazione interrata
• Controllo del guadagno: Gamma dinamica 000-140db (regolata automaticamente per impostazione predefinita)
• Modalità di funzionamento: Picco stretto, picco largo, valle, freccia a picco ampio, picco + valle
• Indicatore della batteria: Mostra il livello di potenza corrente
• Controllo del volume: Volume del cicalino regolabile

• Posizionamento preciso del cavo utilizzando metodi a cresta o a valle
• Misurazione accurata della profondità in modalità di connessione diretta
• Segnali vocali per ridurre l'affaticamento dell'operatore durante l'uso prolungato
• Intensità del segnale indicata dal volume audio (forte/rapido = segnale forte)
• Indicazione della direzione e della fase della corrente quando si utilizza la frequenza SS
