Indicatore di guasti del cavo
>

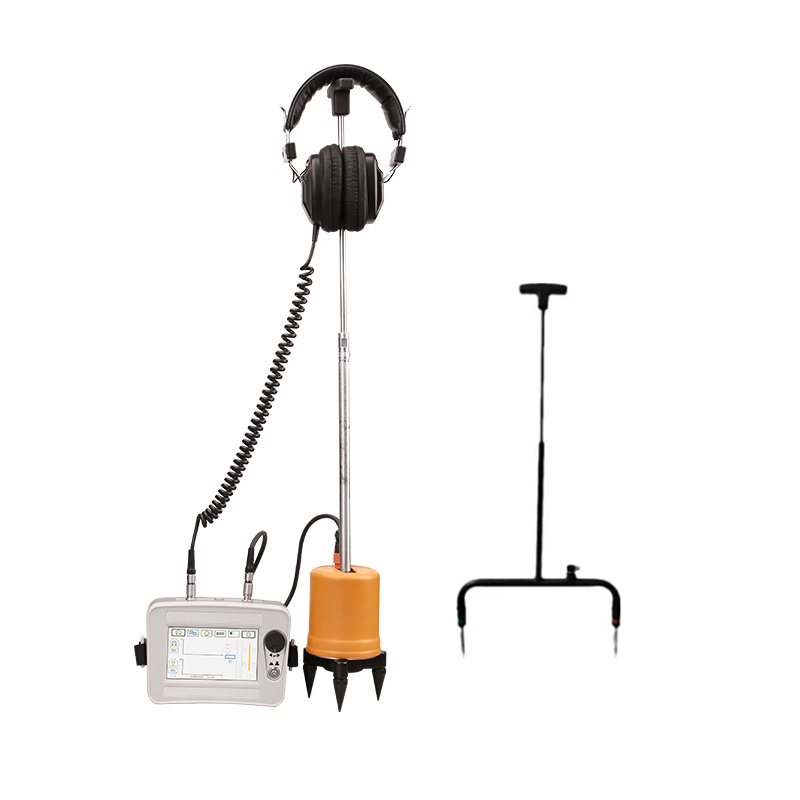

Localizzatore portatile di guasti cavi per esterni con touchscreen da 10,1 pollici

Localizzatore portatile di guasti cavi per esterni con touchscreen da 10,1 pollici

Dettagli del prodotto:
Luogo di origine: Cina
Marca: XZH TEST
Certificazione: CE/ISO
Numero di modello: XHDD503
Informazione dettagliata
Luogo di origine:
Cina
Marca:
XZH TEST
Certificazione:
CE/ISO
Numero di modello:
XHDD503
Evidenziare:

High Light

Evidenziare:

Localizzatore portatile di guasti cavi con touchscreen

,

Localizzatore di guasti cavi per esterni da 10

,

1 pollici

Trading Information
Quantità di ordine minimo:
1 set
Imballaggi particolari:
Imballaggi in legno
Tempi di consegna:
5-8 giorni lavorativi
Termini di pagamento:
t/t
Capacità di alimentazione:
2000 unità/anno
Descrizione di prodotto
Localizzatore di guasti per cavi esterni versatile

Unità portatile pronta per l'uso esterno con interfaccia touchscreen e avanzate capacità di energia di sovratensione/impulso per un'accurata rilevazione e localizzazione dei guasti.

Caratteristiche principali
Schermo touchscreen TFT a colori da 10,1 pollici con risoluzione 1024×600
Sistema integrato per un funzionamento sicuro e stabile con interfaccia semplice
Metodi di test multipli: impulso a bassa tensione, scarica ad alta tensione, impulso multiplo (8 volte)
Campionamento continuo automatico con acquisizione di forme d'onda in tempo reale
Massiva capacità di archiviazione: oltre 8.000 forme d'onda a bassa/alta tensione, oltre 250 registrazioni di impulsi multipli
Batteria al litio integrata di grande capacità per il funzionamento senza alimentazione esterna
Energia di sovratensione/impulso di 2.048 Joule con test DC fino a 32 kV
Unità portatile con grado di protezione IP43 e quattro ruote per una facile mobilità
Specifiche tecniche
Caratteristiche generali
Display Pannello colore TFT di grado industriale da 10,1" con retroilluminazione LED (450 cd/m²)
Funzionamento Interfaccia con manopola rotante singola con capacità multi-touch
Standard di sicurezza Conformità CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034
Condizioni di lavoro -25°C a +65°C, umidità relativa ≤90%
Generatore di sovratensione ad alta tensione
Tensione di uscita 0-8kV, 0-16kV, 0-32kV
Energia di scarica 2048J @ ogni livello di tensione
Corrente di bruciatura Fino a 60 mA @ 32 kV, 120 mA @ 16kV, 240mA @ 8kV
Dimensioni 534×444×805 mm (130kg)
Localizzatore di guasti per cavi TDR
Metodi di test Impulso a bassa tensione, Corrente di impulso, Tensione di impulso, Impulso multiplo ARC
Ambito di misurazione ≥120km con precisione di ±(0,5%×L+1m)
Risoluzione minima 0,07m
Pinpointer sincrono acustico/magnetico
Precisione di posizionamento 0,1m per punto fisso, percorso e tensione di passo
Tempo di funzionamento 8+ ore con 4 batterie al litio 18650
Peso Host 0,6kg; Sensore 1,4kg
Cavi di test
High voltage test cables for fault locator
Cavo di uscita ad alta tensione Nucleo da 2,5mm², rating 50kV DC, lunghezza standard 5m
Cavo di terra Nucleo principale da 16mm², lunghezza standard 5m

Nota: Sono richiesti cavi speciali ad alta tensione - mantenere una distanza di sicurezza durante il funzionamento.

Metodi di pre-localizzazione
Cable fault pre-location methods diagram
ARC Multishot: Confronta tracce a bassa/alta tensione con 8 misurazioni comparative per colpo
Impulso ICE/Sovratensione: Misura la componente di corrente dell'onda viaggiante dopo la scarica del condensatore
DECAY: Misura la componente di tensione dopo l'accensione della sorgente DC HV per cavi lunghi
IFL: Localizzazione guasti intermittenti per guasti con caratteristiche variabili
