Sistema portatile per la localizzazione dei guasti su cavi da 32kV con energia di scarica di 1024J

Name: Sistema portatile per la localizzazione dei guasti su cavi da 32kV con energia di scarica di 1024J
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH TEST
Certificazione:	CE ISO
Numero di modello:	XHHV535-2TSB+XHDD503E

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH TEST

Certificazione:

CE ISO

Numero di modello:

XHHV535-2TSB+XHDD503E

Evidenziare:

High Light

Evidenziare:

Localizzatore portatile di guasti su cavi da 32kV

Rilevatore di guasti con energia di scarica di 1024J

Sistema portatile per la localizzazione dei guasti su cavi con garanzia

Trading Information

Quantità di ordine minimo:

1 Set

Imballaggi particolari:

Imballaggi in legno

Tempi di consegna:

5-8 Work Days

Termini di pagamento:

T/T

Capacità di alimentazione:

500SET/YEAR

Descrizione di prodotto

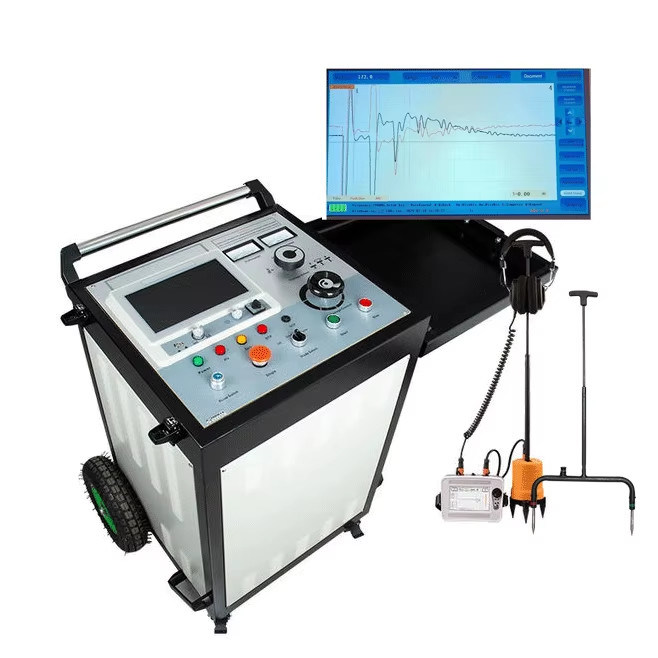

1024J Energia di scarica 32 kV e inferiore ARC Sistema di localizzazione dei guasti del cavo

IlXHHV535-2TSBIl sistema di localizzazione dei guasti dei cavi rileva i principali guasti di isolamento nei cavi di alimentazione a 35 kV e inferiori, misurando con precisione la lunghezza dei cavi.Questo sistema completo combina un tester di guasti del cavo con un generatore di impulsi ad alta tensione per un'affidabile rilevazione dei guasti.

Visualizzazione del sistema

Il tester di guasti del cavo è dotato di un'interfaccia software intuitiva con funzionamento touch, controllata da un microcomputer a chip singolo.funzionamento affidabile con un sistema di alimentazione indipendente che impedisce interferenze durante la scarica d'impatto.

Questo sistema di prova avanzato identifica efficacemente vari difetti dei cavi tra cui:

Disfunzioni di bassa resistenza, cortocircuito e circuito aperto
Guasti di filo rotto nei cavi di alimentazione di materiali diversi
Fatti di perdita di alta resistenza e di flashover
Errori nei cavi coassiali ad alta frequenza, nei cavi per lampadari e nei fili sotterranei

Specifiche tecniche

Parametro	Valore
Voltaggio di sovraccarico HV	0-8kV/16kV/32kV
Corrente laterale ad alta tensione	0-60mA
Condensatore interno	2μF/32kV, 8μF/16kV, 32μF/8kV
Tempo di sovraccarico	Supporto di tensione automatica ~ 7 s o controllo manuale
Energia di sovratensione	1024J
Potenza di sovratensione	2 KVA
Peso	≤ 120 kg
Fornitore di alimentazione	AC220V±15%, 50Hz±2Hz

Parametri di pre-localizzazione del guasto del cavo

Frequenza di campionamento: 1 MHz~400 MHz
Amplitudine dell'impulso a bassa tensione: 300V±15%
Distanza di misura: ≥ 120 km
Distanze di prova: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Larghezza dell'impulso: da 0,15 μS a 10 μS (8 intervalli selezionabili)
Risoluzione minima: 0,07 m
Area cieca di prova: ≤ 10 m
Errore di misura: ≤±(0,5%×L+1m), dove L è la lunghezza del cavo
Potenza: batteria al litio 10,4AH (5 ore di funzionamento, 2 ore di ricarica)

XHDD503E Indicatore di guasto del cavo

Il puntatore XHDD503E utilizza la tecnologia di sincronizzazione acustico-magnetica per individuare con precisione i difetti del cavo.rileva fenomeni di scarica lampo attraverso onde di vibrazione, onde sonore e onde elettromagnetiche, elaborando questi dati per produrre sia letture visive di distanza che segnali acustici per una precisa localizzazione del guasto.

Questo strumento versatile gestisce vari difetti del cavo tra cui:

Disfunzioni di bassa resistenza, cortocircuito e circuito aperto
Errori di filo rotto nei cavi di diversi livelli di tensione e materiali
Fatti di perdita e di flashover ad alta resistenza

Specificativi tecnici del puntatore

Larghezza di banda del canale sonoro:All-pass (100Hz-1600Hz), Low pass (100Hz-300Hz), High pass (160Hz-1600Hz), Band pass (200Hz-600Hz)
Regolazione del canale:8 livelli per il suono, magnetico e tensione
Fonte di uscita del suono:Guadagno di 16 livelli (0-112dB), impedenza di 350Ω
Distanza di rilevamento:0.00-99.99ms, 75mV-75V
Accuratezza di rilevamento:Posizionamento ≤ 0,1 m; tensione passo ≤ 0,5 m; percorso ≤ 0,5 m
Potenza:4×18650 batterie al litio (8 ore di funzionamento o più)
Condizioni di funzionamento:-25°C a 65°C; umidità ≤ 90%
Dimensioni:428L×350W×230H (mm)
Peso:7 kg
