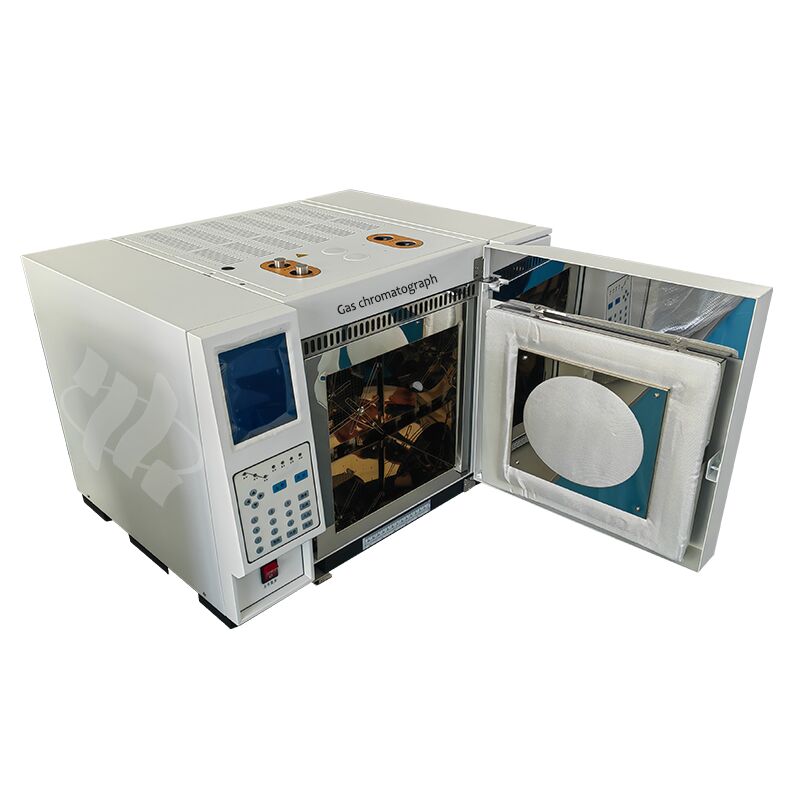

Tester per trasformatori gascromatografici per l'analisi dell'olio

Condizioni di funzionamento normali dello strumento:

1Temperatura ambiente: 0°C.

2Umidità relativa: inferiore all'85%.

3Nessuna forte interferenza del campo elettromagnetico o gas corrosivi nell'ambiente circostante.

4Il banco di lavoro deve essere stabile e privo di forti vibrazioni.

5Fornitura di alimentazione: 220 V AC ± 10%, 50 Hz ± 0,5 Hz.

6Consumo di energia: circa 2 kW

Prestazioni tecniche:

1Controllo della temperatura:

(1) Temperatura della camera di colonna cromatografica:

• Intervallo di controllo della temperatura: temperatura ambiente da + 4°C a 450°C (incremento di temperatura impostato di 1°C)

• Precisione di controllo della temperatura: ± 0,1°C entro 200°C

± 0,2°C sopra 200°C

• L' deviazione tra la temperatura indicata e quella impostata non è superiore a 0,5°C

• La deviazione tra la temperatura effettiva e quella indicata non è superiore al 2%

• Potenza di riscaldamento massima: 1500 W

• Elemento di rilevamento della temperatura: resistenza al platino ceramico al corindone PT100

(2) Temperatura della camera del rivelatore di ionizzazione della fiamma (FID):

• Precisione di controllo della temperatura: ± 0,1°C entro 200°C

± 0,2°C sopra 200°C

Temperatura massima di funzionamento: 450°C.

• Utilizza riscaldamento orizzontale, due barre di riscaldamento in acciaio inossidabile a 100W di riscaldamento interno

• Elemento di rilevamento della temperatura: resistenza al platino ceramico al corindone PT100

(3) Temperatura del rilevatore di conduttività termica (TCD):

• Precisione di controllo della temperatura: ± 0,1°C entro 200°C

± 0,2°C sopra 200°C

Temperatura massima di funzionamento: 450°C.

• Utilizza riscaldamento circolare verticale, due barre di riscaldamento in acciaio inossidabile da 100 W di riscaldamento interno

• Elemento di rilevamento della temperatura: resistenza al platino ceramico al corindone PT100

(4) Temperatura del forno di conversione:

• Precisione di controllo della temperatura: ± 0,1°C entro 200°C

± 0,2°C sopra 200°C

Temperatura massima di funzionamento: 450°C. • Disegno di riscaldamento orizzontale, con due barre di riscaldamento in acciaio inossidabile a 100W di riscaldamento interno

• L'elemento di rilevamento della temperatura utilizza la resistenza del platino ceramico al corindone PT100

2. Detettore di conduttività termica

(1) Sensibilità: S ≥ 3500 mv·ml/mg (benzeno, H2)

(2) Rumore: ≤ 0,01 mv

(3) Drift: ≤ 0,2 mv/h

(4) Preamplificatore integrato

(5) Tipo di semidifusione, filamento di renio-tungsteno a quattro bracci da 100Ω

(6) Modalità di alimentazione a corrente costante

3Detettore di ionizzazione della fiamma

(1) Limite di rilevamento M ≤ 3 × 10−12 g/s

(2) Rumore: ≤ 5 × 10−14 A

(3) Drift: ≤ 1 × 10−13 A/30min

(4) Tipo collettore completo, ugello di corindone

(5) Filamento di accensione in platino

Aree di applicazione:
* Sistemi energetici: generazione, trasmissione, trasformazione e distribuzione di energia;
* Fabbriche e miniere: grandi fabbriche e varie imprese minerarie;
* Metallurgia e petrolchimica: fusione, industria chimica, trattamento delle acque, ecc.;
* Trasporti: porti/ferrovie/autostrade/aeroporti e illuminazione stradale comunale, ecc.;
* Imprese e istituzioni: dipartimenti logistici di grandi imprese e istituzioni;
* industria delle costruzioni: grandi imprese di costruzione e di gestione immobiliare;
* Installazione e collaudo di apparecchiature elettriche: imprese di installazione e di messa in servizio di energia elettrica di vari livelli.
