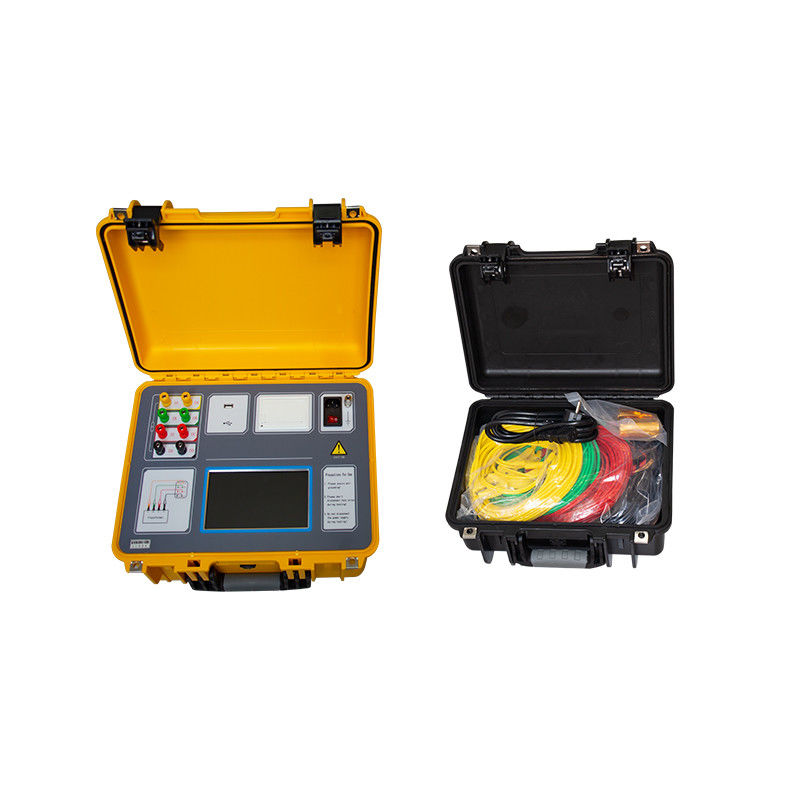

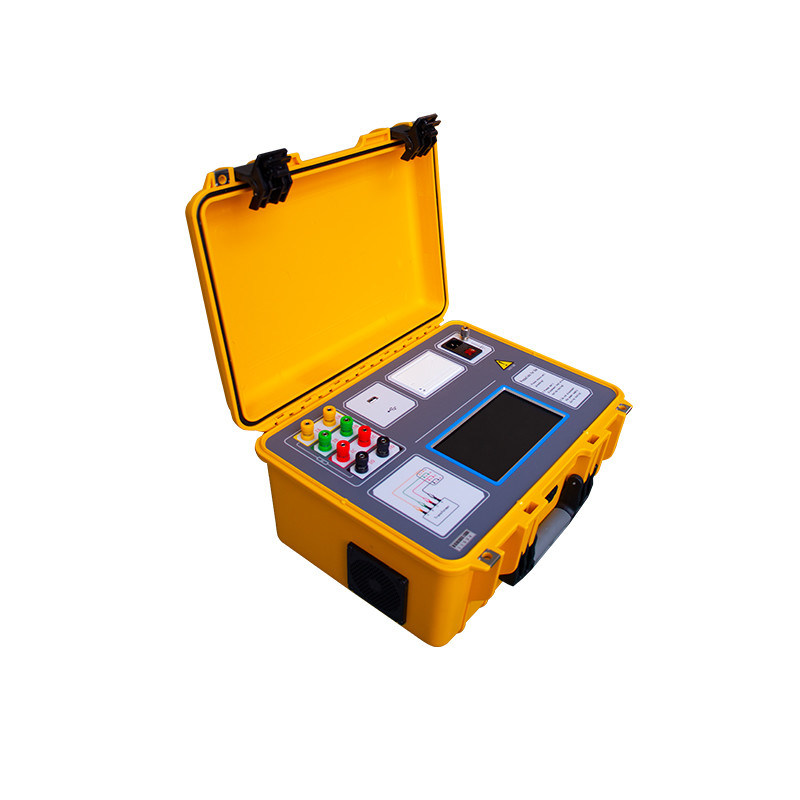

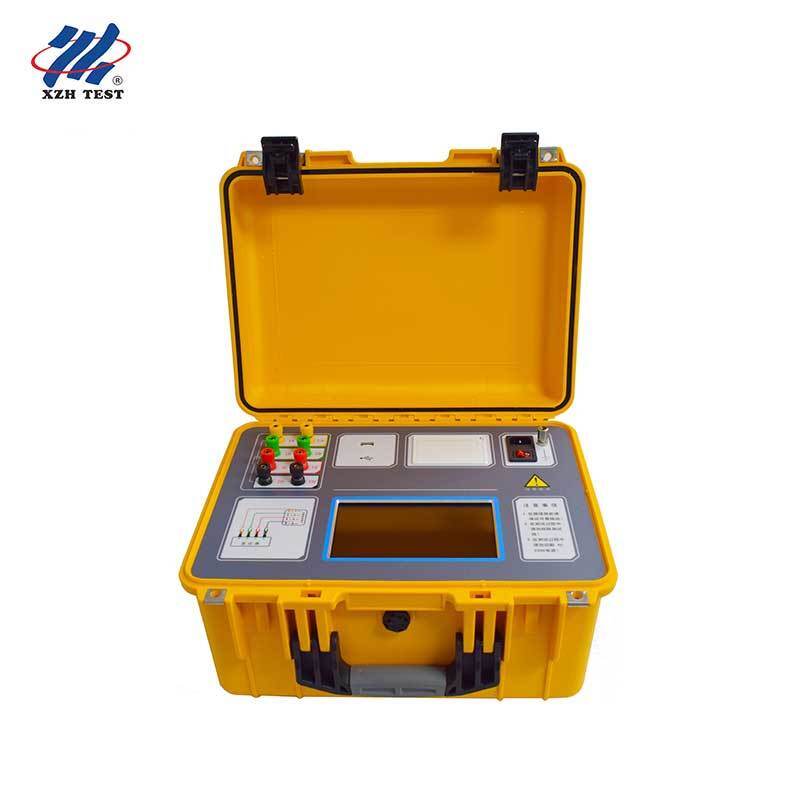

Misuratore di resistenza DC per avvolgimento di trasformatori portatile monofase trifase 20A
Descrizione
Per il sistema elettrico, il trasformatore è l'apparecchiatura principale del sistema, quindi il funzionamento a lungo termine e affidabile del trasformatore è correlato alla stabilità e all'affidabilità dell'intero sistema.
La resistenza DC del trasformatore è un elemento da testare obbligatorio per i semilavorati, i test di fabbrica sui prodotti finiti, l'installazione, i test di consegna e i test preventivi del dipartimento di energia nella produzione di trasformatori. Può rilevare efficacemente la selezione dei materiali, la saldatura, le connessioni allentate, i fili mancanti, i fili rotti, ecc. della bobina del trasformatore. Difetti e pericoli nascosti dopo l'operazione. Per soddisfare la necessità di misurazioni rapide della resistenza DC dei trasformatori, la nostra azienda ha sfruttato i propri vantaggi tecnici per sviluppare un tester di resistenza DC per trasformatori. Questo strumento è una nuova generazione di tester veloci che integra la funzione di test trifase (Yn, Y, △) e di smagnetizzazione. È un dispositivo ideale per misurare la resistenza DC di trasformatori di grande potenza. Lo schermo adotta uno schermo industriale a colori ad alta risoluzione, funzionamento completamente touch, funzione di prompt del menu in cinese, funzionamento semplice e intuitivo, velocità di test elevata, alta precisione e ampio intervallo.
Introduzione al pannello
|
Collegare al passante lato alta tensione del trasformatore.
|
- Schema di cablaggio di prova
|
|
Dimensioni display 7,0 pollici;
|
|
|
|
Lo strumento deve essere collegato a terra in modo affidabile. Potrebbero esserci vernice o ruggine sul punto di messa a terra in loco, che devono essere rimossi.
|
- Tasto accensione/spegnimento
Accendere l'interruttore di alimentazione per circa 2 secondi per l'avvio.
|
|
Stampa i risultati del test.
|
|
Una chiavetta USB esterna viene utilizzata per memorizzare i dati di test; si prega di utilizzare una chiavetta USB in formato FAT o FAT32; durante il processo di archiviazione, è severamente vietato rimuovere la chiavetta USB.
|
Specifiche tecniche
| Corrente di uscita |
Monofase |
20A,10A,5A,1A,0.1A |
| Trifase |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Intervallo di misurazione |
Monofase |
Livello 20 A 0,5 mΩ ~ 1 Ω
Livello 10 A 1,0 mΩ ~ 2 Ω
Livello 5 A 10 mΩ ~ 4 Ω
Livello 1 A 0,1 Ω ~ 20 Ω
Livello 0,1 A 2,0 Ω ~ 200 Ω
|
| Trifase |
Marcia 10A + 10A 0,5 mΩ ~ 0,8 Ω
Livello 5 A + 5 A 10 mΩ ~ 1,6 Ω
Livello 1 A + 1 A 0,1 Ω ~ 8,0 Ω
Marcia 0,1A+0,1A 2,0 Ω ~ 80 Ω
|
| Precisione |
±(lettura × 0,2% + 2 parole) |
| Alimentazione |
AC220V ±10%, 50/60Hz |
| Temperatura operativa |
-10℃ ~ 50℃ |
| Umidità relativa |
<90%, senza condensa |
