Applicazione di destinazione: Progettato appositamente per i team di manutenzione preventiva delle utility elettriche e per gli ingegneri di gestione degli asset delle sottostazioni che si affidano ai test di resistenza DC programmati per rilevare il degrado degli avvolgimenti prima che si verifichino guasti. Distinto dagli strumenti di controllo qualità di fabbrica, l'XZH TEST XHZ1320A dà priorità alla durabilità sul campo, ai flussi di lavoro di test con un solo tocco, alla smagnetizzazione integrata e alla rapida reportistica in loco, supportando strategie di manutenzione basate sulle condizioni su flotte di trasformatori in servizio.

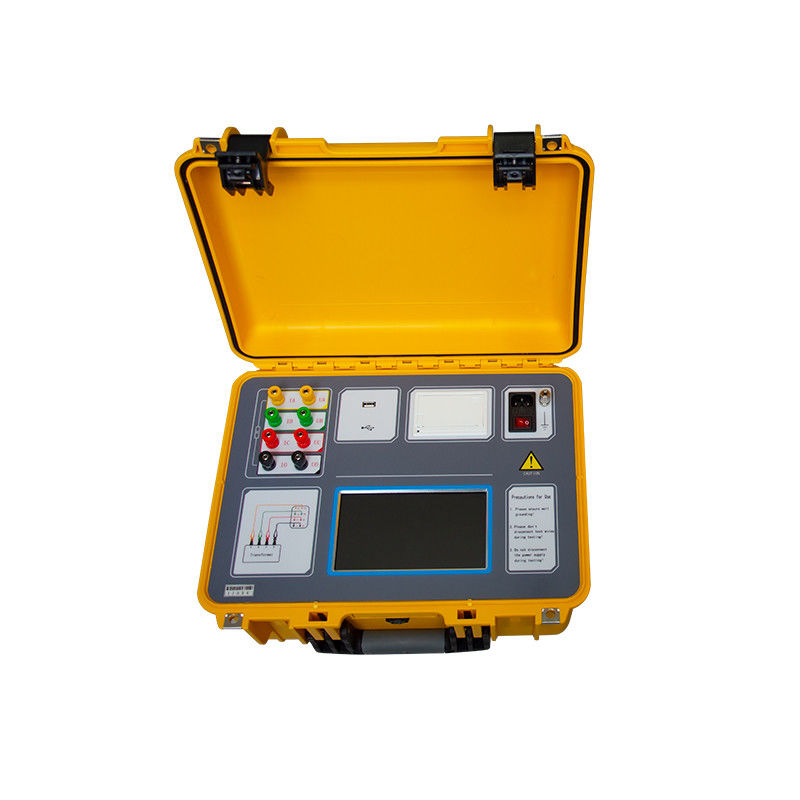

XZH TEST XHZ1320A Tester di resistenza avvolgimento DC 20A
Per il sistema elettrico, il trasformatore è l'apparecchiatura principale e il suo funzionamento affidabile a lungo termine è fondamentale per la stabilità e l'affidabilità dell'intero sistema. La misurazione della resistenza DC è una voce di test obbligatoria per i semilavorati, i test di fabbrica del prodotto finito, l'installazione, i test di consegna e i test preventivi da parte delle utility elettriche. Rileva efficacemente difetti di fabbricazione come selezione impropria dei materiali, saldature scadenti, connessioni allentate, fili mancanti e fili rotti negli avvolgimenti dei trasformatori, nonché difetti operativi e pericoli nascosti.
Per soddisfare la domanda di misurazioni rapide della resistenza DC, l'XZH TEST XHZ1320A integra la misurazione assistita da magnete, la misurazione simultanea trifase (Yn, Y, △) e la smagnetizzazione automatica in un unico strumento portatile. È la soluzione ideale per misurare la resistenza DC nei trasformatori di potenza di grandi dimensioni. Dotato di un display touch a colori industriali da 7 pollici con controllo a manopola, un'interfaccia menu cinese/inglese e cablaggio monouso per test completi di resistenza DC, l'XHZ1320A offre una velocità di test elevata, alta precisione e un intervallo di misurazione ultra-ampio, progettato appositamente per supportare programmi di manutenzione preventiva e flussi di lavoro diagnostici post-guasto.
Caratteristiche principali per la manutenzione sul campo
Test simultaneo trifase: Supporta configurazioni di avvolgimento Yn, Y e △ con calcolo automatico del tasso di squilibrio trifase, riducendo il tempo di test per trasformatore di oltre il 60% rispetto ai metodi sequenziali monofase, fondamentale per i cicli di manutenzione preventiva su larga scala.
Tecnologia di assistenza magnetica: Pre-satura il nucleo del trasformatore per ridurre drasticamente il tempo di stabilizzazione della corrente sugli avvolgimenti ad alta induttanza di grandi dimensioni, consentendo un rapido completamento durante le finestre di manutenzione programmate.
Smagnetizzazione integrata: Rimuove automaticamente il magnetismo residuo del nucleo dopo il test DC, essenziale nei flussi di lavoro di manutenzione in cui il trasformatore deve essere rimesso in servizio immediatamente dopo il test per evitare incidenti di corrente di spunto.
Verifica della stabilità: Calcola i tassi di variazione della resistenza a intervalli di 5, 15 e 30 secondi, fornendo metriche oggettive di stabilità dei dati per prevenire letture errate e garantire un trend affidabile nei cicli di manutenzione.
Protezioni pronte per il campo: Protezione anti-EMF di ritorno, rilevamento di fili rotti e conservazione dei dati in caso di interruzione di corrente proteggono sia gli operatori che i dati di test in ambienti difficili.
Reportistica rapida in loco: La stampante termica integrata genera report di test immediati; 200 registrazioni di archiviazione interna con trasferimento di massa USB supporta il monitoraggio della cronologia di manutenzione a lungo termine.
Touch + Jog Dial da 7 pollici: Display industriale ad alta risoluzione 1024 × 600 con controllo touch e jog dial combinato, riduce al minimo il tempo senza guanti in condizioni di campo fornendo una navigazione intuitiva del menu.
Specifiche tecniche
| Corrente di uscita |
Monofase: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA
Trifase: 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A |
| Intervallo di misurazione |
Monofase: 0,5mΩ ~ 25kΩ (multirange) | Trifase: 0,5mΩ ~ 80Ω |
| Precisione |
±(Lettura × 0,2% + 2 parole) |
| Alimentazione |
AC220V±10%, 50/60Hz |
| Temperatura operativa |
-10℃ ~ 50℃ |
| Umidità relativa |
<90%, senza condensa |
| Dimensioni |
400 × 315 × 223 mm |
| Peso |
9 kg |
| Display |
Touch screen LCD a colori da 7,0", risoluzione 1024 × 600 |
| Archiviazione interna |
200 registrazioni (espandibile tramite USB FAT/FAT32) |
Layout del pannello
| Morsetti ad alta tensione |
Collegare alle boccole del lato ad alta tensione del trasformatore (A, B, C, O) |
| Morsetti a bassa tensione |
Collegare alle boccole del lato a bassa tensione del trasformatore (a, b, c, o) |
| Touch screen capacitivo |
Display da 7,0", risoluzione 1024 × 600, funzionamento completamente touch |
| Controllo Jog Dial |
Manopola a un pulsante per tutte le funzioni dello strumento |
| Morsetto di terra |
Deve essere collegato in modo affidabile; rimuovere vernice o ruggine dal punto di terra |
| Accensione/Spegnimento |
Tenere premuto per circa 2 secondi per l'avvio |
| Stampante termica |
Stampante integrata per la generazione immediata di report di test in loco |
| Interfaccia USB |
Chiavetta USB esterna (FAT/FAT32); non rimuovere durante il trasferimento dati |
Domande frequenti
D1: In che modo questo tester supporta un programma di manutenzione preventiva per flotte di trasformatori?
L'XHZ1320A è progettato per test programmati e ripetibili su flotte di trasformatori. La misurazione simultanea trifase riduce al minimo il tempo di test per unità. L'analisi di stabilità 5s/15s/30s fornisce metriche oggettive sulla qualità dei dati, mentre l'archiviazione interna di 200 registrazioni con esportazione USB consente il monitoraggio della resistenza a lungo termine. Monitorando i valori di resistenza DC nel corso di cicli di manutenzione successivi, i gestori degli asset possono identificare il graduale degrado degli avvolgimenti prima che si trasformi in interruzioni impreviste, una capacità fondamentale per le strategie di manutenzione basate sulle condizioni.
D2: Quali configurazioni di avvolgimento sono supportate per i test sul campo?
Lo strumento supporta tutte le configurazioni comuni di avvolgimento dei trasformatori: Yn (stella con neutro accessibile), Y (stella senza neutro) e △ (triangolo). Per gli avvolgimenti Yn, tutte e tre le fasi vengono misurate simultaneamente. Per le configurazioni Y e △, viene eseguita una misurazione sequenziale trifase tramite un'unica configurazione di cablaggio. Il tester calcola automaticamente il tasso di squilibrio trifase, un indicatore chiave utilizzato nel processo decisionale di manutenzione per valutare le tendenze delle condizioni degli avvolgimenti.
D3: Perché la smagnetizzazione è importante in un flusso di lavoro di test di manutenzione?
Il test di resistenza DC magnetizza intrinsecamente il nucleo del trasformatore. Se il trasformatore viene rimesso in servizio senza smagnetizzazione, il magnetismo residuo può causare gravi picchi di corrente di spunto, falsi scatti di protezione differenziale e potenziali danni alle apparecchiature collegate. La funzione di smagnetizzazione automatica integrata dell'XHZ1320A (livelli selezionabili 1A, 5A, 10A) elimina sistematicamente il magnetismo residuo, consentendo un ritorno in servizio sicuro immediatamente dopo il test, un requisito fondamentale per le finestre di manutenzione con programmi di interruzione serrati.
D4: Come lo strumento protegge gli operatori sul campo e preserva i dati di test?
L'XHZ1320A incorpora una protezione a tre livelli: la protezione anti-EMF di ritorno impedisce picchi di tensione dovuti alla scarica induttiva degli avvolgimenti; il rilevamento di fili rotti avvisa immediatamente gli operatori in caso di circuito aperto o condizioni di scarso contatto; e la protezione da interruzione di corrente preserva tutti i dati di test in corso se l'alimentazione di rete viene interrotta. Il morsetto di terra deve essere collegato in modo affidabile con qualsiasi vernice o ruggine rimossa dal punto di messa a terra prima dell'operazione, e lo strumento fornisce una verifica visiva della corretta messa a terra.
D5: I dati di test possono essere esportati per l'integrazione con i sistemi di gestione della manutenzione?
Sì. Lo strumento memorizza internamente fino a 200 registrazioni di test complete, ognuna contenente la configurazione dell'avvolgimento, la posizione del rubinetto, la corrente di test, i valori di resistenza misurati e compensati in temperatura, i dati di stabilità 5s/15s/30s e il tasso di squilibrio trifase. Le registrazioni possono essere stampate in loco tramite la stampante termica integrata o esportate su una chiavetta USB (formato FAT/FAT32) per il trasferimento su piattaforme di gestione degli asset o CMMS basate su PC. L'interfaccia di gestione delle registrazioni supporta la navigazione, la visualizzazione selettiva, l'eliminazione e l'esportazione in batch dei dati storici per l'analisi delle tendenze.
