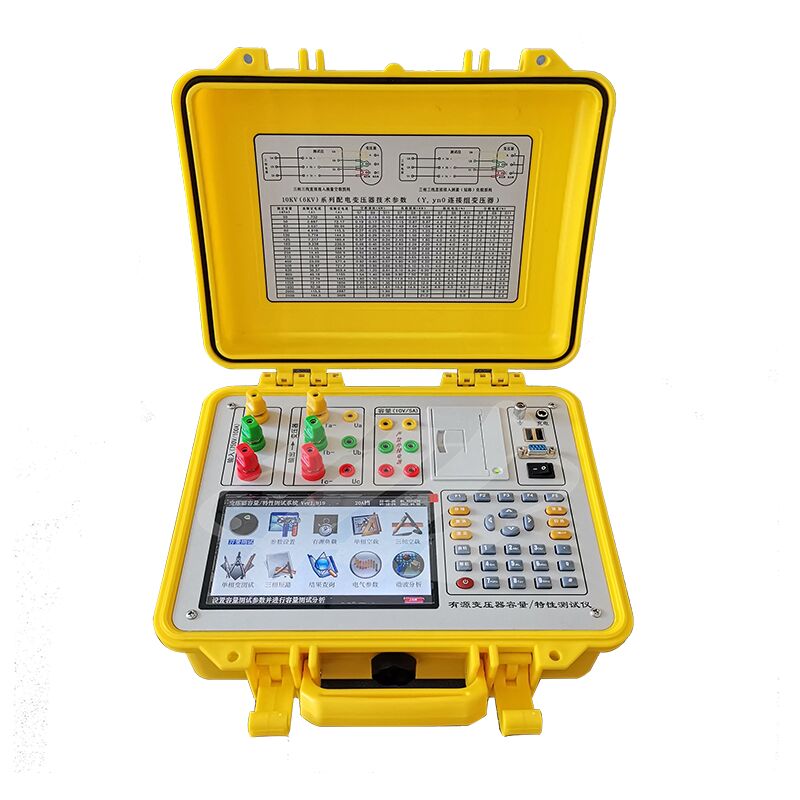

Tester di capacità per trasformatori trifase ad alta potenza

Panoramica del Prodotto

L'XHTX1318 Series Transformer Characteristic Tester è uno strumento di alta precisione dedicato alla misurazione dei parametri caratteristici dei trasformatori, inclusi capacità, prestazioni a vuoto e prestazioni a carico. Funziona come una soluzione integrata che combina un tester di capacità del trasformatore e un tester dei parametri caratteristici del trasformatore. Questo dispositivo è in grado di condurre misurazioni precise di una gamma completa di parametri di frequenza di potenza per vari tipi di trasformatori, come capacità, tipo di modello, corrente a vuoto, perdita a vuoto, perdita di cortocircuito (carico) e tensione di impedenza.

Caratteristiche Prestazionali:
★ 1. Misura accuratamente la capacità di vari trasformatori di distribuzione; misurazione passiva, comoda e precisa.

★ 2. Alimentatore integrato, genera automaticamente una sorgente di alimentazione di prova trifase ad alta potenza.

★ 3. Misura la corrente a vuoto, la perdita a vuoto, la tensione di cortocircuito e la perdita di cortocircuito di vari tipi di trasformatori.

★ 4.  Determina accuratamente il modello del trasformatore testato tramite test a vuoto, tra cui: immersi in olio S7, S9, S11, S13, S15, S20, S21, S22, S25; a secco SCB9, SCB10, SCB11, SCB12, SCB13, SCB14, SCB15, SCB17, SCB18, SCB19 e altri tipi di trasformatori.

★ 5. Esegue automaticamente la correzione della distorsione della forma d'onda, la correzione della temperatura (fornisce due metodi: correzione semplice della temperatura e correzione separata delle perdite aggiuntive), la correzione della tensione (test a vuoto sotto tensione non nominale) e la correzione della corrente (test di cortocircuito in condizioni di corrente non nominale), che è molto adatto per le unità che non hanno le condizioni per i test di cortocircuito di trasformatori di capacità maggiore.

★ 6. Misura il contenuto armonico dal 2° al 32° e la distorsione armonica totale della tensione e della corrente.

★ 7. Esegue semplici analisi vettoriali e disegna diagrammi vettoriali.

★ 8. Visualizza diagrammi di forma d'onda di vari parametri elettrici, funzionando come un oscilloscopio.

★ 9. Ampia gamma di tensioni: la tensione massima può essere misurata fino a 750 V, garantendo la precisione senza cambiare intervallo. Previene danni allo strumento dovuti a una selezione errata dell'intervallo di tensione.

★ 10. L'intervallo di corrente è diviso in intervalli alti e bassi, garantendo un intervallo di misurazione massimo di 100 A e una misurazione accurata delle ampiezze a livello di millivolt, soddisfacendo i requisiti per la misurazione della tensione di impedenza PT.

★ 11. Intervallo di misurazione della capacità: 20kVA~800000kVA (trasformatori trifase)

5kVA~100000kVA (trasformatori monofase)

★ 12. Funzione di indicazione della percentuale di carica residua della batteria, non solo un semplice allarme di batteria scarica. ★ 13. Ampio schermo, display LCD a colori ad alta luminosità, menu e istruzioni operative in caratteri cinesi completi consentono un'interazione uomo-macchina intuitiva. I pulsanti a sfioramento in silicone conduttivo semplificano il funzionamento e prolungano la durata dei pulsanti.

★ 14. Gli utenti possono stampare i dati di prova in qualsiasi momento utilizzando una stampante in miniatura.

★ 15. Funzione di memorizzazione dei risultati dei test, in grado di memorizzare 200 set di dati di test di capacità.

Parametri Tecnici
☆ 1. Caratteristiche di Ingresso

Parte attiva:

Intervallo di misurazione della tensione: 0~10V

Intervallo di misurazione della corrente: 0~10A

Parte passiva:

Intervallo di misurazione della tensione: 0~750V ampia gamma.

Intervallo di misurazione della corrente: 0~20A~100A doppia gamma interna, selezione automatica o manuale.

☆ 2. Precisione

Tensione: ±0,2%

Corrente: ±0,2%

Potenza: ±0,2% (CosΦ>0,2), ±0,3% (0,02

☆ 3. Temperatura di esercizio: -25℃~ +65℃

☆ 4. Alimentazione di ricarica: CA 160V~260V

☆ 5. Isolamento: ⑴, Resistenza di isolamento tra i terminali di ingresso di tensione e corrente e l'involucro ≥100MΩ.

⑵, Il terminale di ingresso di alimentazione di lavoro e l'involucro sopportano una frequenza di potenza di 2kV (RMS) per 1 minuto.
