XHYS101

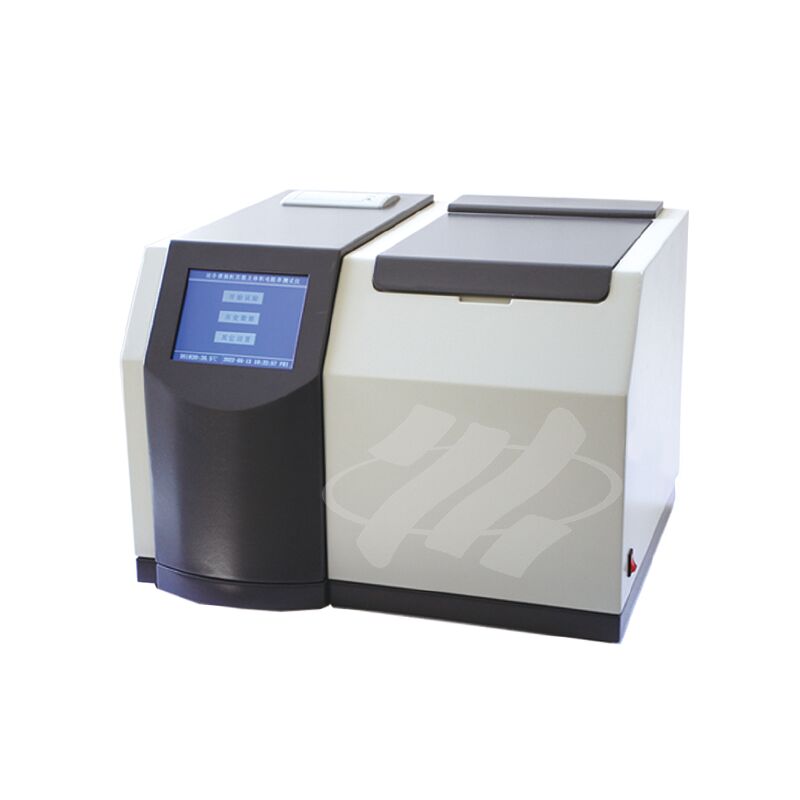

Il Tester di Perdita Dielettrica dell'Olio Isolante è progettato principalmente per misurare il valore di perdita dielettrica, la permettività e la resistività volumetrica dei liquidi isolanti utilizzati nelle apparecchiature elettriche. Adottando la tecnologia del microcomputer a singolo chip, questo strumento esegue automaticamente una sequenza completa di operazioni, tra cui l'innalzamento della temperatura, il controllo della temperatura, il campionamento dei dati, il calcolo, la visualizzazione, la stampa e l'archiviazione dei dati.
Caratteristiche Prestazionali:
(1) La coppa dell'olio adotta una struttura a tre elettrodi conforme allo standard nazionale GB/T5654-2007, con una distanza tra gli elettrodi di 2 mm, che elimina l'influenza della capacità parassita e delle perdite sui risultati del test di perdita dielettrica.
(2) Lo strumento utilizza il riscaldamento a induzione a media frequenza e un algoritmo di controllo della temperatura PID. Questo metodo di riscaldamento presenta i vantaggi di assenza di contatto tra la coppa dell'olio e l'elemento riscaldante, riscaldamento uniforme, velocità elevata e controllo conveniente, garantendo che la temperatura sia rigorosamente controllata entro l'intervallo di errore di temperatura preimpostato.
(3) Il condensatore standard interno è un condensatore a tre elettrodi riempito di gas SF6. La perdita dielettrica e la capacità di questo condensatore non sono influenzate dalla temperatura e dall'umidità ambientali, garantendo l'accuratezza dello strumento anche dopo un uso a lungo termine.
(4) Funzioni di protezione complete. In caso di sovratensione, sovracorrente o cortocircuito ad alta tensione, lo strumento può interrompere rapidamente l'alta tensione ed emettere un messaggio di avviso. Un messaggio di avviso viene emesso anche in caso di guasto o mancata connessione del sensore di temperatura.
Un relè di limitazione della temperatura è installato nel forno di riscaldamento a induzione a media frequenza. Quando la temperatura supera i 120 gradi Celsius, il relè si rilascia e il riscaldamento si interrompe.
(5) Impostazioni dei parametri di test convenienti. Intervallo di impostazione della temperatura: 40~120℃, intervallo di impostazione della tensione CA:
200~2200V, intervallo di impostazione della tensione CC: 0~500V.
(6) Utilizza un display touch LCD a colori TFT a grande schermo per una visualizzazione chiara. Con impostazioni semplici, lo strumento può eseguire automaticamente i test e memorizzare e stampare automaticamente i risultati dei test.
(7) Orologio in tempo reale integrato; la data e l'ora del test possono essere salvate, visualizzate e stampate insieme ai risultati del test.
(8) Funzione di calibrazione della coppa elettrodica vuota. Misura la capacità e il fattore di perdita dielettrica della coppa elettrodica vuota per determinare lo stato di pulizia e assemblaggio della coppa elettrodica vuota. I dati di calibrazione vengono salvati automaticamente per facilitare il calcolo accurato della permettività relativa e della resistività CC.
(9) Lo strumento si basa sulla piattaforma RAM9, fornendo elevata precisione e velocità di test.
Specifiche Tecniche
☆ Tensione di Alimentazione: CA 220V±10%
☆ Frequenza di Alimentazione: 50Hz/60Hz ±1%
☆ Intervallo di Misurazione: Capacità: 5pF～200pF
Permettività Relativa: 1.000～30.000
Fattore di Perdita Dielettrica: 0.00001～100
Resistività CC: 2.5 MΩm～20 TΩm
Precisione di Misurazione: Permettività Relativa: ±(1～10)% della lettura
Fattore di Perdita Dielettrica: ±(5% della lettura ± 0.0002)
Resistività CC: ±10% della lettura
Risoluzione: Capacità: 0.01pF
Permettività Relativa: 0.001
Fattore di Perdita Dielettrica: 0.00001
Intervallo di Misurazione della Temperatura: 40～120℃
Errore di Misurazione della Temperatura: ±0.5℃
Tensione di Test CA: 200～2200V, regolabile in continuo, frequenza 50Hz
Tensione di Test CC: 0～500V, regolabile in continuo
Consumo Energetico: 500W
Temperatura Ambiente: 0℃～40℃
Umidità Relativa: <75%
