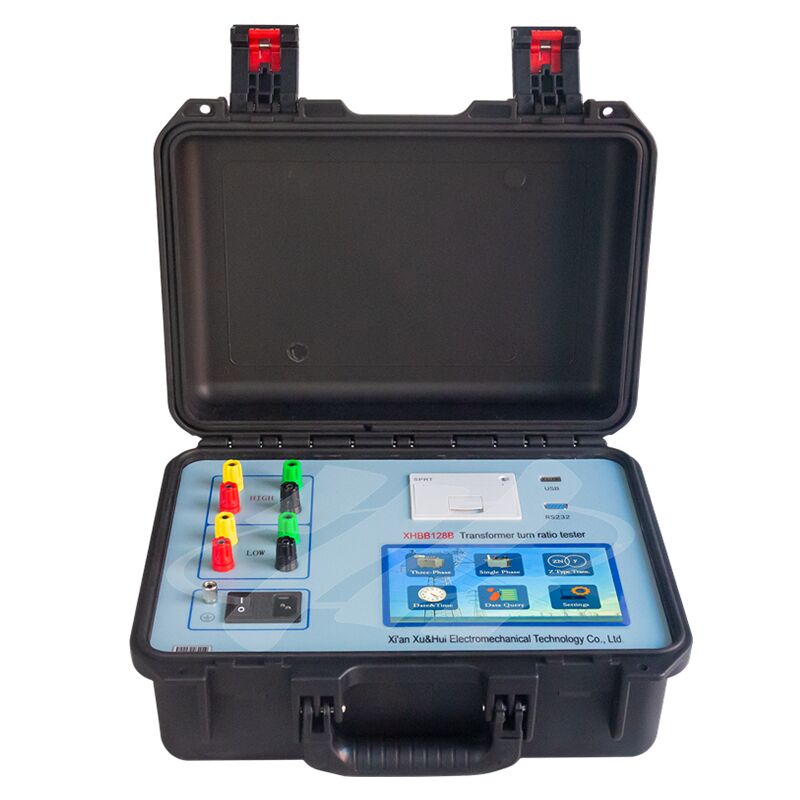

Tester digitale TTR con uscita trifase

XHBB128B

Nel processo di fabbricazione dei semilavorati e dei prodotti finiti dei trasformatori di potenza, prima della messa in servizio dei trasformatori di nuova installazione e in conformità con le normative sui test preventivi emesse dal Ministero dell'Energia Elettrica, è obbligatorio testare il rapporto di spire (o rapporto di tensione) dei trasformatori operativi. Questo test verifica l'accuratezza dei rapporti di spire del trasformatore, la funzionalità dei commutatori di presa, la presenza di cortocircuiti tra le spire e la fattibilità del funzionamento in parallelo dei trasformatori. I ponti tradizionali per il rapporto di spire soffrono di letture non intuitive e richiedono misurazioni fase per fase. Al contrario, il Tester per il Rapporto di Spire affronta queste limitazioni con un funzionamento semplice e intuitivo; incorpora un alimentatore inverter trifase di precisione, che consente test rapidi e un'elevata precisione di misurazione.

Caratteristiche funzionali

(1). Lo strumento adotta un alimentatore inverter trifase di precisione invece di un alimentatore di rete monofase come tensione di misurazione, il che elimina l'influenza armonica della tensione di rete durante la misurazione e rende la misurazione più accurata. Quando l'alimentazione di lavoro è un generatore, non ha alcun effetto.

(2). La tensione di uscita trifase viene adottata per migliorare la velocità del test, misurare l'angolo tra le fasi e identificare automaticamente il gruppo di collegamento del trasformatore 0-11.

(3). È applicabile a un'ampia varietà di trasformatori, in particolare per la misurazione di trasformatori di tipo Z, trasformatori raddrizzatori, trasformatori di messa a terra, trasformatori per forni elettrici, trasformatori a sfasamento, trasformatori di bilanciamento e altri trasformatori. I parametri di misurazione sono i più completi.

(4). Viene adottato l'alimentatore inverter trifase di precisione auto-prodotto, che ha protezione contro l'inversione di collegamento ad alta e bassa tensione, protezione contro il cortocircuito spira-spira del trasformatore, protezione contro il guasto di apertura e chiusura del commutatore di presa e protezione contro il cortocircuito completo in uscita per aumentare la stabilità dello strumento.

(5). Dopo aver inserito i parametri nominali, può misurare automaticamente il rapporto di trasformazione, il valore di errore e la posizione di presa del commutatore di presa. Soprattutto per il commutatore di presa con presa asimmetrica, può anche misurare accuratamente la posizione precisa del commutatore di presa del trasformatore. Può misurare il commutatore di presa con un massimo di 99 punti di presa.

(6). Adotta un LCD touchscreen a colori ad alta definizione da 7 pollici con display modulare. Ci sono istruzioni in cinese per ogni fase operativa. Il funzionamento dello strumento può essere completato solo guardando le istruzioni LCD senza istruzioni.

(7). Lo strumento ha sia l'uscita di stampa, l'interfaccia per chiavetta USB che l'interfaccia RS232, il che è conveniente per l'ufficio senza carta.

(8). Viene adottata la scatola di plastica tecnica multifunzionale con resistenza al freddo e alla temperatura, tenuta stagna e impermeabile, resistenza alle cadute e agli urti per facilitare il test sul campo.

Trasformatore trifase y-d-11, combinazione di tensione 110 ± 8 × 1,25% / 10,5 trasformatore. Eseguire il cablaggio secondo la figura 6.
