XHBX1502
Quando la progettazione e la costruzione di un trasformatore sono completate, le sue bobine e la sua configurazione interna sono fissate per sempre.Le bobine con la stessa classe di tensione e la stessa tecnica di avvolgimento avranno parametri fissi Ci e Li, il che significa che anche la risposta del dominio di frequenza di ciascuna bobina è fissa., e i modelli di frequenza delle bobine trifase possono essere confrontati.

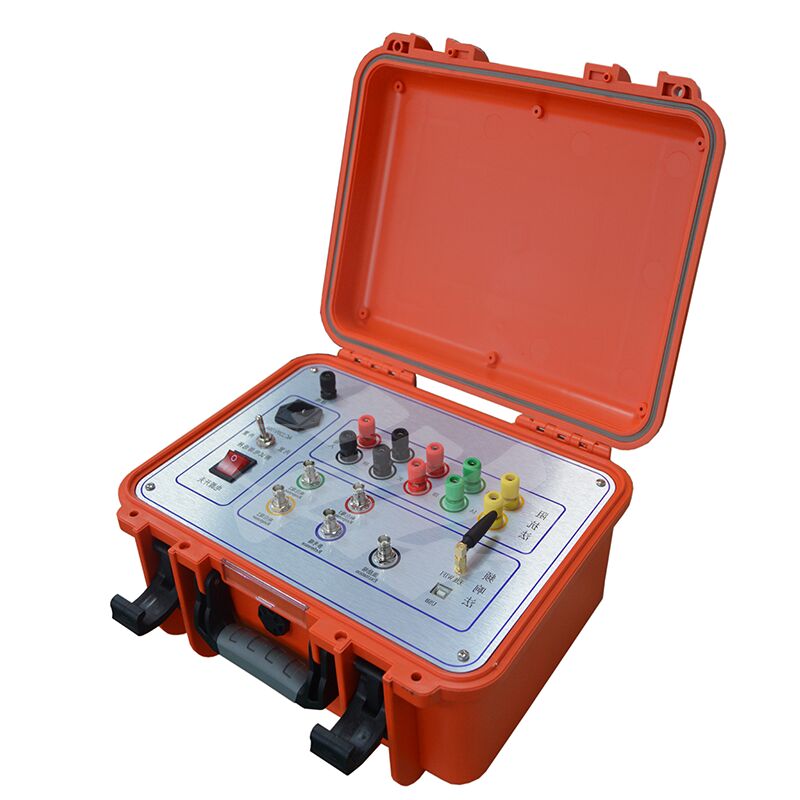

Cose come cortocircuiti (tra curve o fasi) durante i test, urti in transito che muovono le bobine,o la deformazione della bobina da trazione elettromagnetica durante cortocircuito/corse di guasto cambierà i parametri distribuiti delle avvolgimenti del trasformatoreQuesto interferisce con i tratti originali basati sulla frequenza del trasformatore: pensiamo a cambiamenti nella forza della risposta di frequenza, o cambiamenti nelle frequenze di risonanza chiave.Il Tester di avvolgimento del trasformatore è un nuovo tipo di strumento non distruttivo per verificare i guasti interni del trasformatore., e funziona per trasformatori di potenza da 63 kV a 500 kV.
Questo tester misura e quantifica come reagiscono i parametri di avvolgimento interni del trasformatore in differenti intervalli di frequenza.Si calcola quanto gli avvolgimenti sono cambiati guardando quanto grandi sono quei cambiamenti di parametro, dove e quanto cambiano le risposte di frequenza e la direzione di tali cambiamenti. Da lì, è possibile utilizzare i risultati per dire se il trasformatore è gravemente danneggiato e ha bisogno di una riparazione importante.
Parametri tecnici
| Intervallo di misura dell'ampiezza |
(-120 dB) a (+20 dB) |
| Accuratezza della misurazione dell'ampiezza |
0.1 dB |
| Precisione della frequenza di scansione |
00,005% |
| Impedenza di ingresso del segnale |
1MΩ |
| Impedenza di uscita del segnale |
50Ω |
| Amplitudine di uscita del segnale |
± 20V |
Altri parametri tecnici
1- Intervallo di misura dell'ampiezza: da (-120 dB) a (+20 dB)
2Accuratezza di misura dell'ampiezza: 0,1 dB
3Accuratezza della frequenza di scansione: 0,005%
4Impedenza di ingresso del segnale: 1MΩ
5Impedenza di uscita del segnale: 50Ω
6. Amplitudine di uscita del segnale: ±20V
7Ripetibilità dei test in fase: 99,9%
8- Dimensioni dello strumento di misura (L x P x H): 340 x 240 x 210 (mm)
9. Dimensioni della cassa in lega di alluminio per strumenti (L x P x H): 370 x 280 x 260 (mm), Cable Box Dimensioni della cassa in lega di alluminio (L x P x H): 420 x 300 x 300 (mm)
10Peso complessivo: 20 kg.
11Temperatura di funzionamento: -10°C a +40°C Temperatura di conservazione: -20°C a +70°C
Umidità relativa: < 90%, non condensante
