Tester Portatile per Trasformatori con Interfacce Wireless| XHBX1501

Name: Tester Portatile per Trasformatori con Interfacce Wireless| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Xi'an Shaanxi Cina
Marca:	XZH TEST
Certificazione:	ISO CE
Numero di modello:	XHBX1501

Informazione dettagliata

Luogo di origine:

Xi'an Shaanxi Cina

Marca:

XZH TEST

Certificazione:

ISO CE

Numero di modello:

XHBX1501

Evidenziare:

High Light

Evidenziare:

Tester per trasformatori con interfaccia Bluetooth wireless

Apparecchiatura per test di trasformatori con interfaccia Wi-Fi wireless

Analizzatore di trasformatori portatile

Trading Information

Quantità di ordine minimo:

1 set

Imballaggi particolari:

imballaggio in legno

Tempi di consegna:

5-8 GIORNI LAVORATIVI

Termini di pagamento:

T/T

Capacità di alimentazione:

3000 unità/anno

Descrizione di prodotto

XHBX1501 Analisatore di deformazione del rivestimento del trasformatoreè uno strumento portatile di analisi della risposta di frequenza (FRA) azionato da PC progettato per la rilevazione non distruttiva di guasti meccanici interni nei trasformatori di potenza da 63 kV a 500 kV.Ogni avvolgimento del trasformatore possiede una firma di risposta di frequenza unica determinata dai suoi parametri di capacità distribuita (Ci) e di induttanza (Li)Gli eventi che spostano fisicamente gli avvolgimenti, come i guasti di cortocircuito, gli impatti di trasporto o le forze elettromagnetiche, alterano queste firme.L'XHBX1501 utilizza un computer portatile più un microcontrollore per misure di alta precisione, trasmettendo dati via Bluetooth o Wi-Fi a un PC che elabora automaticamente i risultati, genera rapporti professionali in formato Word,e archivia le firme di base per le tendenze a lungo termine della condizioneLa sua capacità di misurazione in due modalità combinando la frequenza di scansione lineare e i metodi di frequenza di scansione segmentata garantisce la compatibilità con le pratiche industriali cinesi consolidate e emergenti.

XH1501 vs XH1502 Serie: L'XHBX1501 è la configurazione wireless basata su PC che offre connettività Bluetooth / Wi-Fi, scansione in doppia modalità (lineare + segmentata) e generazione automatica di report Word.L'XHBX1502 è la configurazione touchscreen standalone con LCD integrato, scansione basata su DDS e uscita di segnale superiore a ± 20 V.

Specifiche tecniche

Parametro	Specificità
Performance di misura
Ripetibilità dei test in fase	990,9%
Accuratezza della frequenza di scansione	00,005%
campionamento analogico-digitale	A/D ad alta velocità a 16 bit a doppio canale
Visualizzazione della scala di frequenza	Lineare e logaritmica (selezionabile dall'utente)
Caratteristiche del segnale
Amplitudine di uscita del segnale	±20 V (regolabile con software, picco massimo ±10 V)
Impedenza di uscita del segnale	50 Ω
Impedenza di ingresso del segnale	1 MΩ
Connettività e dati
Interfacce wireless	Bluetooth + Wi-Fi (dual wireless)
Architettura di controllo	PC portatile + microcontrollore (MCU)
Formato del rapporto	Documenti generati automaticamente
Modi di scansione	Scarico lineare + scarico segmentato (doppia modalità)
Applicazione e fisica
Classificazione del trasformatore applicabile	63 kV ¥ 500 kV
Cintura	Cassa per strumenti in lega di alluminio (rosso)
Trasportabilità	Progettazione compatta e leggera per l'impiego sul campo

Caratteristiche principali delle prestazioni

Connettività wireless doppiaL'interfaccia Bluetooth e Wi-Fi contemporanea forniscono una trasmissione wireless flessibile dei dati al computer portatile di controllo, eliminando i collegamenti via cavo tra lo strumento e il PC per un sistema più sicuro.impostazione di spazi di lavoro non disordinati della sottostazione.
Controllo di frequenza a doppia modalità¢ Combina in un unico strumento le capacità di misurazione della frequenza di scansione lineare e della frequenza di scansione segmentata,garantire la compatibilità con i due principali approcci tecnici attualmente adottati nell'industria dell'energia cineseGli utenti possono selezionare la modalità ottimale per ogni scenario di prova.
Architettura guidata da PC con precisione MCUIl controllo di un computer portatile abbinato a un microcontrollore dedicato a chip unici combina la precisione di misura dell'hardware incorporato con l'elaborazione dei dati, la memorizzazione, l'elaborazione dei dati e la gestione dei dati.e capacità di visualizzazione di un PC completo ̇ che consente analisi comparativa complessa senza limitazioni di visualizzazione degli strumenti.
Rapporti professionali generati automaticamenteIl software di accompagnamento analizza automaticamente i risultati dei test e genera documenti elettronici completi in formato, inclusi grafici di risposta di frequenza, analisi delle deviazioni,e conclusioni diagnostiche pronti per la distribuzione immediata sotto forma di documenti di messa in servizio o di relazioni di manutenzione.
A/D ad alta velocità a doppio canale a 16 bitL'analisi analogico-digitale ad alta risoluzione cattura sottili variazioni di forma d'onda.conferma in tempo reale della sensibilità di misura.
Display di frequenza lineare/logaritmica selezionabileL'asse di frequenza orizzontale supporta la scalazione sia lineare che logaritmica.consentire agli utenti di scegliere la modalità di visualizzazione che meglio evidenzia le regioni di frequenza più rilevanti per i loro obiettivi diagnostici.
Amplitudine del segnale regolabile da softwareL'ampiezza del segnale di uscita è controllata tramite un software con un'ampiezza massima di picco di ± 10 V, consentendo l'ottimizzazione dei livelli di azionamento per diverse dimensioni dei trasformatori e configurazioni di avvolgimento.
Diagnosi indipendente dalla linea di baseAnche senza dati storici di risposta di frequenza per un trasformatore sano noto, l'analisi comparativa degli spettri tra bobine difettose e sane consente di valutare i difetti.Dati originali sulla frequenza di avvolgimento, quando disponibile, migliora significativamente il monitoraggio delle prestazioni a lungo termine e la pianificazione della manutenzione predittiva.

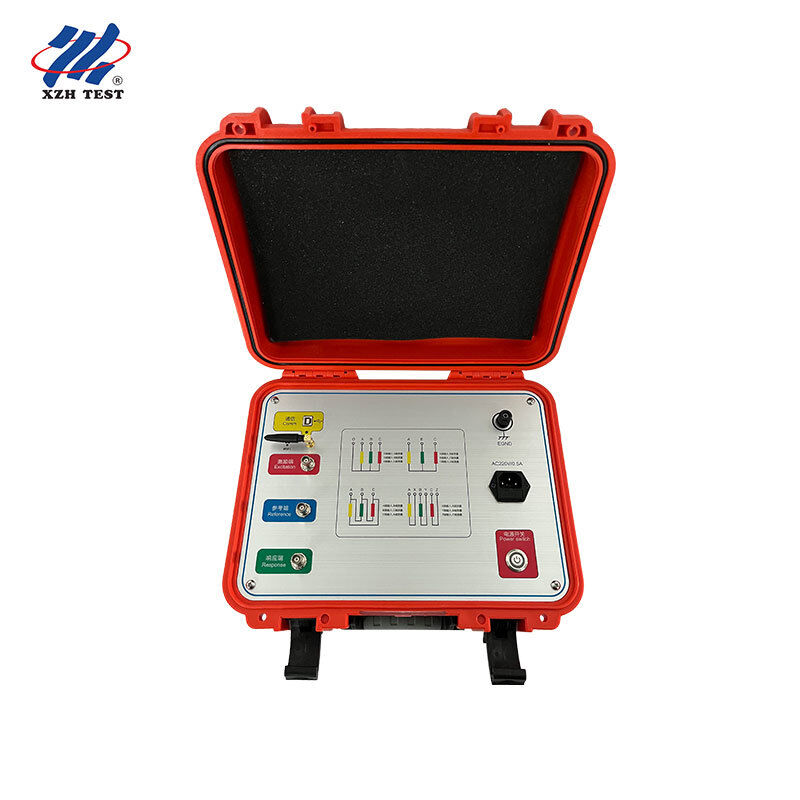

Immagine del prodotto

XHBX1501

Domande frequenti

D1: Questo analizzatore è adatto ai fornitori di servizi di test e diagnostica sul campo mobili?

Sì, l'XHBX1501 è progettato appositamente per i fornitori di servizi diagnostici mobili che viaggiano verso più sottostazioni client.L'architettura basata su computer portatili significa che i tecnici sul campo possono portare un singolo computer portatile standard per controllare lo strumento in tutti i siti dei clientiLa connettività wireless Bluetooth/Wi-Fi elimina i pericoli di inciampo dei cavi nello spazio di lavoro della sottostazione, mentre i report Word generati automaticamente producono dati professionali.documentazione pronta per il cliente sul postoLa capacità di scansione in due modalità garantisce la compatibilità indipendentemente dallo standard industriale cinese seguito da un particolare cliente.

D2: Questo strumento può supportare il monitoraggio remoto con raccolta di dati wireless?

Le doppie interfacce wireless (Bluetooth + Wi-Fi) dell'XHBX1501 consentono scenari di distribuzione flessibili che gli strumenti standalone non possono eguagliare.I tecnici possono posizionare lo strumento ai terminali del trasformatore mentre si gestisce il portatile di controllo da una distanza sicuraL'interfaccia Wi-Fi supporta la connettività a più lungo raggio per scenari in cui l'operatore deve mantenere una separazione fisica dalle apparecchiature alimentate.,e i report di Word generati automaticamente possono essere immediatamente inviati via e-mail ai team di ingegneria remoti per una diagnosi collaborativa senza ritardi di post-elaborazione.

D3: Come serve ai programmi di valutazione delle infrastrutture dei trasformatori in età avanzata?

Le utilità con grandi flotte di trasformatori anziani hanno bisogno di una valutazione sistematica e conveniente delle condizioni per dare priorità ai budget di sostituzione e ristrutturazione.L'architettura basata su laptop XHBX1501 ′ è ideale per questi programmi: un singolo computer portatile di serie può servire come piattaforma di controllo per più strumenti distribuiti su diverse sottostazioni, con tutti i dati di prova centralizzati in un database comune.La scansione a doppia modalità garantisce la compatibilità con le linee di base di confronto precedenti (in genere scansione lineare) e con l'analisi di scansione segmentata moderna, consentendo tendenze significative anche quando le misurazioni storiche sono state effettuate con diverse generazioni di strumenti.

D4: È appropriato per gli istituti di istruzione e ricerca in ingegneria elettrica?

Le università e gli istituti di ricerca che insegnano ingegneria ad alta tensione e diagnostica dei trasformatori beneficiano dell'architettura guidata da PC di XHBX1501.Gli studenti possono osservare l'intero flusso di lavoro di misurazione e analisi sullo schermo del portatile durante le dimostrazioni di laboratorio, comprendere non solo l'esecuzione della prova ma i principi di risposta alla frequenza sottostanti.I rapporti di Word generati automaticamente con set di dati completi supportano progetti di ricerca di laurea che richiedono prove sperimentali documentate, mentre la capacità di scansione a doppia modalità consente studi comparativi tra metodologie di scansione lineari e segmentate, preziose per le pubblicazioni accademiche sulle tecniche diagnostiche FRA.

D5: Le società di consulenza indipendenti in ingegneria elettrica possono utilizzare questo per indagini sullo stato dei trasformatori?

Consulenze di ingegneria indipendenti che conducono indagini sullo stato dei trasformatori per diversi clienti di utilità, industriali e commerciali hanno bisogno di strumenti che producano strumenti standardizzati,risultati professionaliLa generazione automatica di report di Word XHBX1501 ′ elimina la dispendiosa scrittura manuale di report che di solito segue i test sul campo,consentire ai consulenti di consegnare i rapporti finali ai clienti prima di lasciare il sitoLa connettività wireless consente al consulente di operare il portatile da una zona sicura mentre lo strumento esegue la scansione dei terminali del trasformatore.e la capacità di misurazione in due modalità significa che un unico strumento serve tutti i clienti indipendentemente dal loro standard tecnico preferito.
