Tester per trasformatori con analisi vettoriale e diagnostica

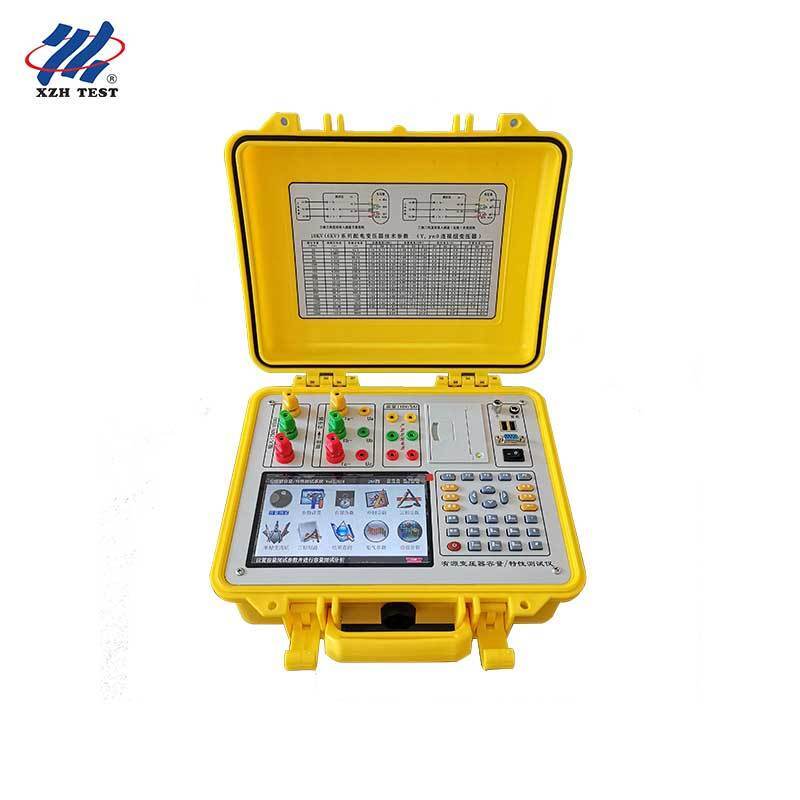

L'XHTX1318 Series Transformer Characteristic Tester è uno strumento di alta precisione progettato per testare i parametri chiave dei trasformatori: capacità, prestazioni a vuoto e a carico. Funziona efficacemente come due strumenti in uno—un tester di capacità del trasformatore più un tester dei parametri caratteristici del trasformatore. Fornisce misurazioni accurate di molteplici parametri di frequenza di rete su diversi modelli di trasformatore, coprendo capacità, tipo, corrente a vuoto, perdita a vuoto, perdita di cortocircuito (carico) e tensione di impedenza.

Parametri tecnici

1. Caratteristiche di ingresso

Parte attiva:

Intervallo di misurazione della tensione: 0~10V

Intervallo di misurazione della corrente: 0~10A

Parte passiva:

Intervallo di misurazione della tensione: 0~750V ampio intervallo.

Intervallo di misurazione della corrente: 0~20A~100A doppio intervallo interno, selezione automatica o manuale.

 2. Precisione

Tensione: ±0,2%

Corrente: ±0,2%

Potenza: ±0,2% (CosΦ>0,2), ±0,3% (0,02

3. Temperatura di esercizio: -25℃~ +65℃

4. Alimentazione di ricarica: CA 160V~260V

5. Isolamento: ⑴, Resistenza di isolamento tra i terminali di ingresso tensione e corrente e l'involucro ≥100MΩ.

⑵, Il terminale di ingresso dell'alimentazione di lavoro e l'involucro sopportano una frequenza di rete di 2kV (RMS) per 1 minuto.

Aree di applicazione:

* Sistemi di alimentazione: generazione, trasmissione, trasformazione e distribuzione di energia;
* Fabbriche e miniere: impianti di produzione su larga scala e varie società minerarie;
* Metallurgia e petrolchimica: fusione, industria chimica, trattamento delle acque, ecc.;
* Trasporti: porti/ferrovie/autostrade/aeroporti e illuminazione stradale comunale, ecc.;
* Imprese e istituzioni: dipartimenti logistici di grandi imprese e istituzioni;
* Industria delle costruzioni: grandi aziende di costruzioni e gestione immobiliare;
* Installazione e collaudo di apparecchiature elettriche: società di installazione e messa in servizio di energia di vario livello;

Risoluzione dei problemi:
Se si riscontra una situazione anomala o un malfunzionamento dello strumento, si prega di non tentare di aprirlo o smontarlo da soli. Si prega di contattare tempestivamente la nostra azienda in modo da poter organizzare una soluzione adeguata per voi.
