Testatore del trasformatore
>
Testatore di olio dielettrico con interruzione di elettrodi di 2,5 mm XHYY102

Testatore di olio dielettrico con interruzione di elettrodi di 2,5 mm XHYY102

Dettagli del prodotto:
Luogo di origine: Xi'an Shaanxi Cina
Marca: XZH TEST
Certificazione: ISO CE
Numero di modello: XHYY102
Informazione dettagliata
Luogo di origine:
Xi'an Shaanxi Cina
Marca:
XZH TEST
Certificazione:
ISO CE
Numero di modello:
XHYY102
Evidenziare:

High Light

Evidenziare:

2apparecchiatura per la prova dell'olio dielettrico a intervalli di elettrodi di 0

,

5 mm

,

Test di resistenza dielettrica Tester di olio del trasformatore

Trading Information
Quantità di ordine minimo:
1 set
Prezzo:
Negoziabile
Imballaggi particolari:
imballaggio in legno
Tempi di consegna:
5-8 GIORNI LAVORATIVI
Termini di pagamento:
T/T
Capacità di alimentazione:
3000 unità/anno
Descrizione di prodotto

Tester di rigidità dielettrica dell'olio isolante XHYY102 è uno strumento industriale completamente digitale ad alta precisione sviluppato in modo indipendente in stretta conformità con lo standard nazionale GB507-1986 e lo standard industriale DL/T846.7-2004. Disponibile in configurazioni a tazza singola, a tre tazze e a più tazze per soddisfare diverse esigenze di produttività, questo strumento presenta una struttura portatile per un facile trasporto tra le sedi di test interne ed esterne. Il suo controllo completo automatico digitale a microcomputer offre prestazioni di misurazione affidabili, forte capacità anti-interferenza e sicurezza operativa — rendendolo una scelta accessibile e pratica per i test di routine sulla rigidità dielettrica dell'olio dei trasformatori in un'ampia gamma di ambienti sul campo e di laboratorio.

Specifiche Tecniche
Parametro Specifiche
Tensione di Uscita 0–80 kV
Capacità Booster 1,5 kVA
Precisione di Misurazione ±3%
Tasso di Distorsione della Tensione < 3%
Velocità di Incremento 0,5–5,0 kV/s (regolabile)
Distanza Elettrodi Standard 2,5 mm
Opzioni Coppa di Prova Monocoppa / Tricoppa / Multicoppa (configurabile)
Frequenza di Incremento 1–9 volte (selezionabile dall'utente)
Tempo di Stazionamento 15 min (regolabile)
Intervallo di Incremento 5 min (regolabile)
Standard di Prova GB507-1986 / GB507-2002 / DL429 / IEC156 / Personalizzato
Dimensioni 465 × 385 × 425 mm
Condizioni Operative
Parametro Specifiche
Temperatura Ambiente 0℃ a +45℃
Umidità Relativa < 75% UR
Alimentazione di Lavoro AC 220V ± 10%
Frequenza di Alimentazione 50 Hz ± 1 Hz
Consumo Energetico 200 W
Opzioni di Configurazione Serie XHYY102
Variante Modello Configurazione Coppa Ideale per
Monocoppa 1 coppa olio Test a basso volume, assistenza sul campo, applicazioni economiche
Tricoppa 3 coppe olio Test standard di laboratorio e officina, produttività moderata
Multicoppa Molteplici coppe olio Test di laboratorio ad alta produttività e controllo qualità in linea di produzione
Caratteristiche Chiave di Prestazione
Design Portatile, Pronto per il Campo — Struttura leggera e compatta progettata per un facile trasporto tra laboratori interni e ambienti di sottostazioni esterne, consentendo test in loco su asset distribuiti senza la necessità di trasportare campioni a una struttura centrale.
Configurazione Flessibile delle Coppe — Disponibile in varianti monocoppa, tricoppa e multicoppa per soddisfare requisiti di produttività specifici e vincoli di budget, da test occasionali a operazioni di routine ad alto volume.
Conformità Multi-Standard — Precaricato con protocolli GB507-1986, GB507-2002, DL429, IEC156 e personalizzati definiti dall'utente, consentendo l'implementazione in ambienti normativi cinesi nazionali e internazionali.
Microcontrollore ad Alta Capacità — Funzionamento stabile e affidabile con circuito watchdog integrato ad ampio raggio per prevenire crash di sistema durante sessioni di test prolungate.
Catena di Misurazione di Precisione — Il campionamento sul lato alta tensione alimenta direttamente il convertitore A/D, bypassando gli errori dei circuiti analogici. La coppa olio speciale in vetro monopezzo elimina perdite e interferenze per risultati coerenti e ripetibili.
Protezione di Sicurezza Completa — Protezione integrata da sovracorrente, sovratensione e cortocircuito con forte capacità anti-interferenza e compatibilità elettromagnetica per un funzionamento sicuro in diversi ambienti elettrici.
Monitoraggio Ambientale e di Stato — Sensori di temperatura e umidità integrati con display digitale, più spie luminose che indicano i passaggi operativi attivi per una chiara consapevolezza dello stato a colpo d'occhio.
Documentazione sul Posto — La stampante termica integrata genera report di test cartacei immediati per la documentazione di conformità in tempo reale e la registrazione della manutenzione.
Panoramica del Pannello dello Strumento
Componente Funzione
Schermo LCD Visualizza data, ora, parametri operativi, risultati dei test e messaggi del menu
Tasti Funzione Seleziona e configura i parametri operativi
Stampante Stampa i risultati dei test per la documentazione immediata
Interruttore a Pressione Apre o chiude il coperchio con un'unica operazione
Spia Luminosa Si illumina per indicare i passaggi operativi attivi in corso
Coperchio Serbatoio Coppa Olio Aprire per inserire/rimuovere la coppa olio; deve essere chiuso prima del test
Sensore Temperatura e Umidità Misura la temperatura ambiente e l'umidità relativa, converte in display digitale
Polo di Terra Terminale di connessione di terra affidabile
Presa di Alimentazione e Interruttore Ingresso alimentazione AC 220V 50Hz e controllo on/off

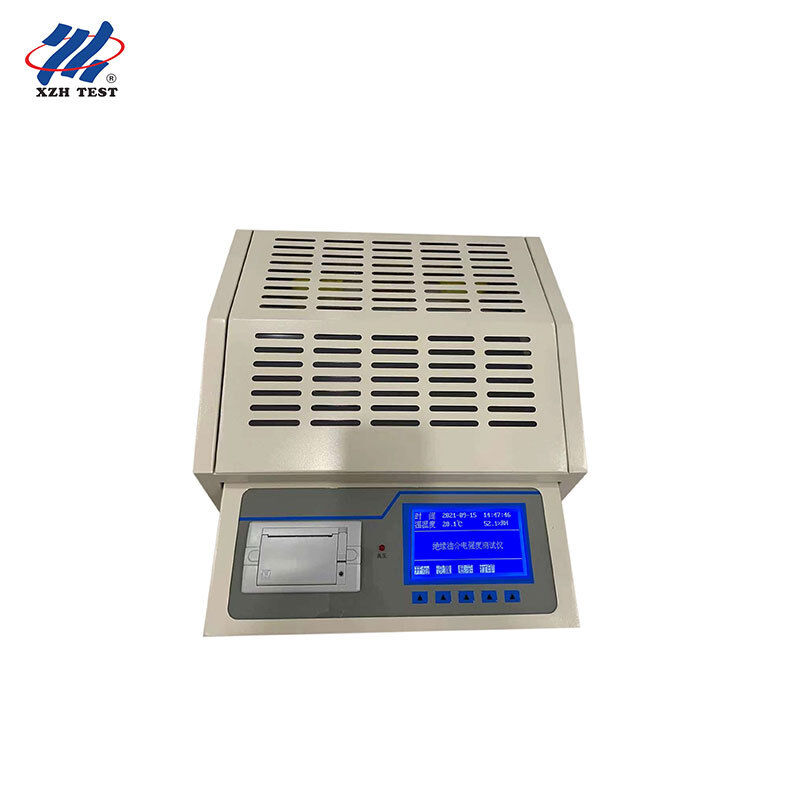

Immagini del Prodotto

XHYY102

Domande Frequenti
D1: Questo tester è adatto per appaltatori elettrici su piccola scala ed elettricisti indipendenti?
Sì, l'XHYY102 è un punto di ingresso ideale per appaltatori elettrici indipendenti che eseguono la manutenzione dei trasformatori come parte di offerte di servizi più ampie. Il suo design portatile e il funzionamento intuitivo tramite tasti funzione consentono a un singolo tecnico di trasportare e utilizzare lo strumento senza una formazione specializzata in alta tensione oltre le qualifiche standard di sicurezza elettrica. La configurazione monocoppa mantiene accessibile l'investimento iniziale pur fornendo una precisione di misurazione di ±3% e la conformità agli standard GB e IEC — sufficiente per la valutazione delle condizioni di routine e la reportistica ai clienti in progetti di infrastrutture elettriche di piccole e medie dimensioni.
D2: I team di manutenzione della distribuzione di energia nelle aree rurali e remote possono fare affidamento su questo strumento?
Assolutamente. Le reti di distribuzione rurali e remote affrontano sfide uniche: accesso limitato a laboratori centralizzati, lunghi tempi di trasporto dei campioni e budget di manutenzione limitati. Il design portatile e autonomo dell'XHYY102 elimina la necessità di spedire campioni — i test possono essere eseguiti in loco presso la sottostazione. Il suo ampio intervallo di temperatura operativa (0℃ a +45℃) accoglie le condizioni ambientali più variabili tipiche delle installazioni remote, e la stampante integrata genera documentazione immediata quando la connettività ai sistemi di reportistica centrali potrebbe non essere disponibile.
D3: Questo strumento è appropriato per scuole di formazione professionale e tecnica?
Gli istituti di istruzione tecnica e professionale che insegnano sistemi di potenza elettrica, manutenzione dei trasformatori e test ad alta tensione beneficiano di strumenti che bilanciano il valore didattico con l'accessibilità del budget. L'interfaccia intuitiva a tasti funzione dell'XHYY102 e il chiaro display LCD lo rendono un'eccellente piattaforma didattica — gli studenti apprendono i principi fondamentali dei test BDV senza lo strato di astrazione delle interfacce avanzate touchscreen. La sua conformità agli standard nazionali GB e IEC156 garantisce che le competenze acquisite siano direttamente trasferibili alla pratica industriale, mentre la stampante termica consente report di laboratorio individuali per gli studenti a fini di valutazione.
D4: Le società di aste e rivendita di apparecchiature elettriche possono utilizzarlo per la verifica delle condizioni degli asset?
Le aziende che acquistano, ristrutturano e rivendono trasformatori usati e apparecchiature di commutazione riempite d'olio necessitano di strumenti convenienti per verificare le condizioni dell'olio prima di mettere in vendita le apparecchiature. L'XHYY102 fornisce la capacità essenziale di misurazione BDV a un prezzo accessibile, consentendo alle case d'asta e ai rivenditori di apparecchiature di testare, documentare e riportare in modo trasparente le condizioni dell'olio ai potenziali acquirenti. I report di test stampati aggiungono credibilità alle inserzioni delle apparecchiature e aiutano a stabilire un valore di mercato equo basato sulle condizioni verificate, mentre la conformità agli standard GB e IEC riconosciuti conferisce agli acquirenti fiducia nella metodologia di valutazione.
D5: È adatto per organizzazioni di servizi pubblici cooperative e di proprietà comunitaria?
Le cooperative elettriche rurali, le utility di proprietà comunitaria e le autorità municipali di energia con personale di ingegneria limitato necessitano di strumenti pratici e affidabili che non richiedano specialisti dedicati per il funzionamento. Il controllo digitale completamente automatico dell'XHYY102 elimina la variabilità dipendente dall'operatore — il personale di manutenzione generale può eseguire test dell'olio coerenti e conformi agli standard dopo una breve familiarizzazione. Le opzioni di configurazione con più coppe consentono alle cooperative di selezionare il giusto livello di produttività per la dimensione della loro flotta di trasformatori, e l'ampio intervallo di temperatura operativa (fino a +45℃) si adatta ai diversi climi in cui operano molte utility cooperative in Asia, Africa e America Latina.
