XHBB128B Tester di Rapporto di Trasformazione (TTR) è uno strumento diagnostico trifase ad alta precisione progettato per la misurazione rapida e accurata del rapporto di spire e del rapporto di tensione dei trasformatori di potenza. Il test del rapporto di spire dei trasformatori è un requisito fondamentale in molteplici scenari: durante il controllo qualità di produzione, prima della messa in servizio di nuovi trasformatori e in conformità con le procedure di test preventivi dell'industria elettrica. Lo strumento convalida l'accuratezza del rapporto di spire, valuta le prestazioni del commutatore a prese, rileva cortocircuiti tra spire e conferma la compatibilità per il funzionamento in parallelo. Alimentato da un'alimentazione inverter trifase di precisione proprietaria — non dalla rete monofase — l'XHBB128B elimina le interferenze armoniche della rete per un'integrità di misurazione superiore. Il suo touchscreen LCD a colori da 7 pollici, la suite di protezione completa e l'involucro robusto pronto per l'uso sul campo lo rendono la soluzione TTR definitiva per linee di produzione, messa in servizio sul campo e manutenzione ordinaria.
| Parametro | Specifiche |
|---|---|
| Misurazione | |
| Intervallo di Test | 0,9 – 10000 |
| Precisione (0,9–500) | ±0,1% + 2 cifre |
| Precisione (501–2000) | ±0,2% + 2 cifre |
| Precisione (2001–10000) | ±0,5% + 2 cifre |
| Risoluzione | 0,0001 minimo |
| Tensione di Uscita | Si regola automaticamente in base al carico |
| Alimentazione e Ambiente | |
| Alimentazione di Lavoro | 220V CA ± 10%, 50 ± 1 Hz |
| Temperatura Ambiente | -10°C a +40°C |
| Umidità Relativa | ≤ 85%, senza condensa |
| Fisico | |
| Dimensioni (Unità Principale) | 360 × 290 × 170 mm |
| Dimensioni (Scatola Cavi) | 360 × 290 × 170 mm |
| Peso (Unità Principale) | 5,9 kg |
| Peso (Scatola Cavi) | 5,65 kg |

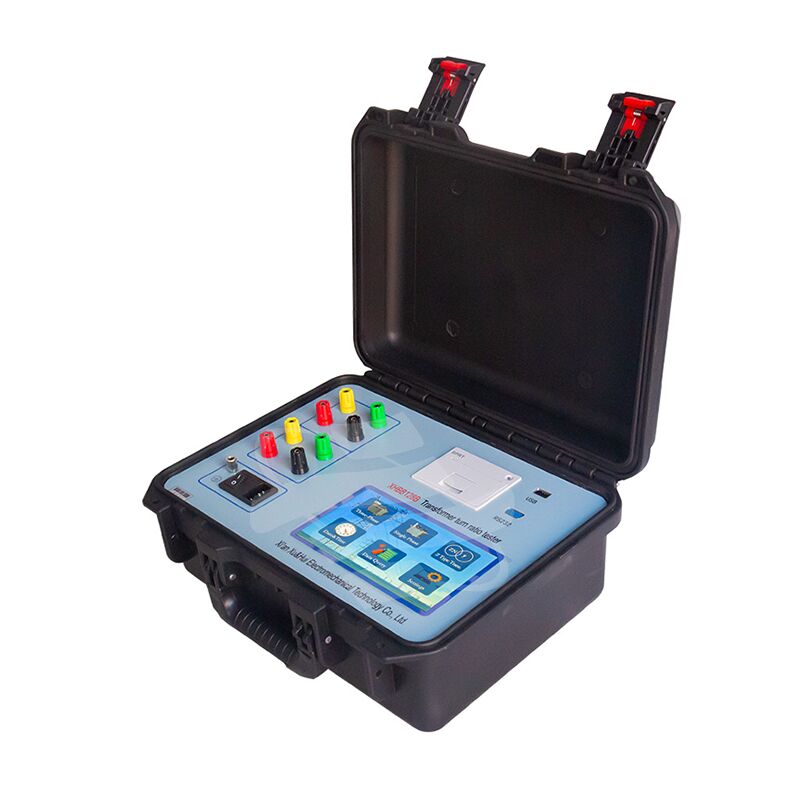

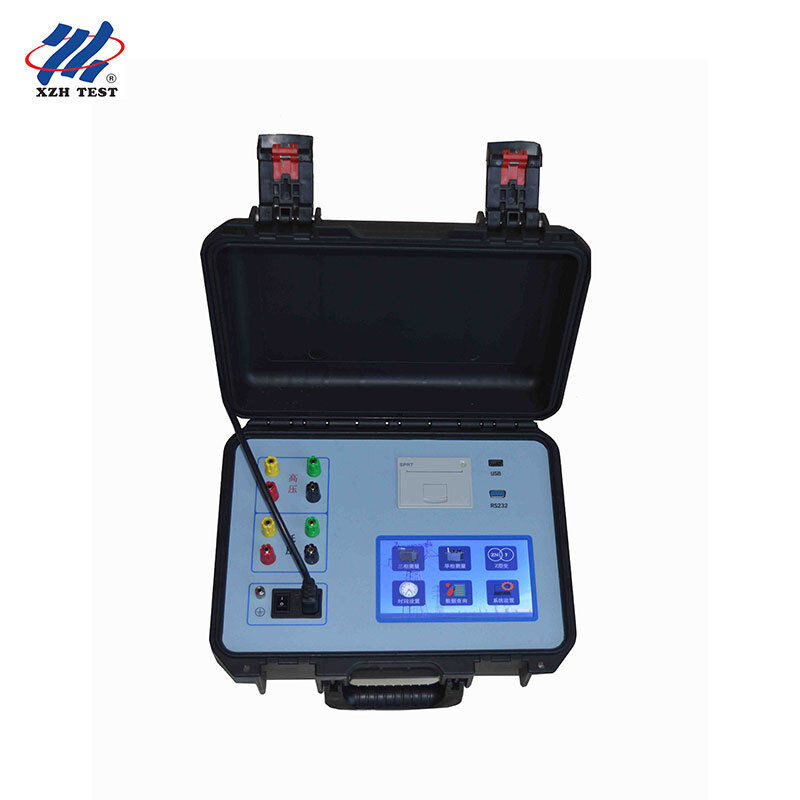

| Componente | Funzione |
|---|---|
| Touchscreen LCD da 7 pollici | Display a colori con regolazione della retroilluminazione digitale; mostra il menu operativo e i risultati del test |
| Terminali Alta Tensione | Giallo, Verde, Rosso, Nero — collegare alle fasi A, B, C e neutro (O) sul lato AT del trasformatore |
| Terminali Bassa Tensione | Giallo, Verde, Rosso, Nero — collegare alle fasi a, b, c e neutro (o) sul lato BT del trasformatore |
| Ingresso Alimentazione AC220V | Ingresso alimentazione per lo strumento, collegare all'alimentazione di rete AC220V |
| Messa a Terra di Protezione | Terminali di messa a terra affidabili per la sicurezza dell'operatore |
| Porte RS232 / USB | Comunicazione seriale e archiviazione USB per l'esportazione dei dati |
| Stampante Integrata | Stampa i risultati del test immediatamente dopo il completamento della misurazione |
![]()
Se i risultati del test appaiono anomali, lo strumento può essere verificato utilizzando la seguente procedura di auto-test:
Collegare insieme le clip gialla/verde/rossa/nera ad alta tensione e, analogamente, cortocircuitare le clip gialla/verde/rossa/nera a bassa tensione. Selezionare Y-Y-0 o D-D-0 come modalità di connessione e premere OK per avviare la misurazione. Uno strumento normale visualizzerà 1.0000. Qualsiasi altra lettura indica un potenziale problema dello strumento che richiede assistenza.
In alternativa, i morsetti del cavo di test ad alta e bassa tensione possono essere cortocircuitati insieme (assicurarsi che le estremità cablate siano collegate in modo affidabile).
