XHZ1320AX
Panoramica
Nei sistemi di alimentazione, i trasformatori sono apparecchiature fondamentali, quindi il loro funzionamento a lungo termine e affidabile è direttamente legato alla stabilità e all'affidabilità dell'intero sistema.

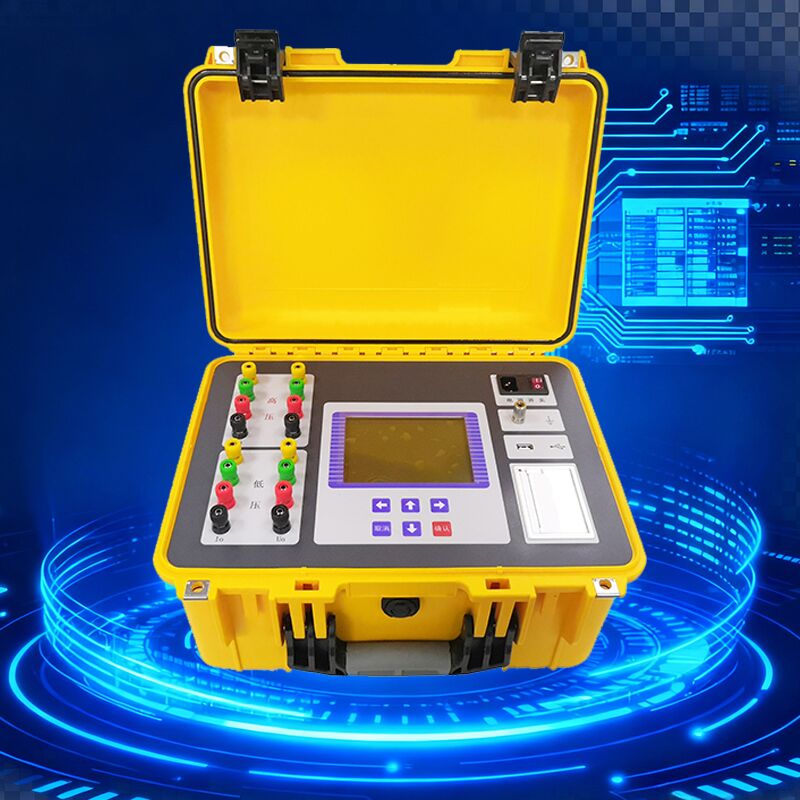

La resistenza in corrente continua (DC) di un trasformatore è un elemento di prova obbligatorio per i semilavorati, le ispezioni in fabbrica dei prodotti finiti, l'installazione, i test di consegna e i test preventivi condotti dai reparti di alimentazione durante la produzione del trasformatore. Può identificare efficacemente difetti di fabbricazione come la selezione impropria del materiale della bobina, difetti di saldatura, collegamenti allentati, fili mancanti e rotture di fili, nonché potenziali rischi che emergono dopo l'operazione. Per soddisfare la domanda di misurazione rapida della resistenza DC del trasformatore, la nostra azienda ha sviluppato un Tester di Resistenza DC per Trasformatori sfruttando i suoi punti di forza tecnici. Questo strumento è un tester di nuova generazione che integra il test del metodo di magnetizzazione, il test trifase (Yn, Y, △) e le funzioni di smagnetizzazione, rendendolo un dispositivo ideale per la misurazione della resistenza DC di grandi trasformatori di potenza. È dotato di un display LCD a colori ad alta risoluzione a grande schermo, combinato con il controllo touch e una manopola a navetta per un comodo funzionamento in loco. Caratterizzato da istruzioni del menu in cinese, consente un funzionamento semplice e intuitivo: tutti i test di resistenza DC possono essere completati con un singolo cablaggio, garantendo una velocità di test elevata, alta precisione e un ampio intervallo di misurazione.
1. Morsettiera ad alta tensione.
Si collega alla boccola lato alta tensione del trasformatore.
2. Morsettiera a bassa tensione.
Si collega alla boccola lato bassa tensione del trasformatore.
3. Touchscreen capacitivo.
Dimensione dello schermo: 7,0 pollici; risoluzione: 1024×600.
4. Manopola rotante a un pulsante:
Consente il funzionamento di tutte le funzioni dello strumento.
5. Morsetto di messa a terra.
Lo strumento deve essere collegato a terra in modo affidabile. I punti di messa a terra sul campo possono avere vernice o ruggine; questi devono essere puliti a fondo.
6. Interruttore di alimentazione.
Accendere l'interruttore di alimentazione e attendere circa 2 secondi per l'accensione.
7. Stampante.
Stampa i risultati dei test.
8. Interfaccia unità flash USB.
Per collegare un'unità flash USB esterna per memorizzare i dati dei test; utilizzare un'unità flash USB formattata FAT o FAT32; non rimuovere l'unità flash USB durante la memorizzazione.
Precauzioni:
Durante il test del commutatore sotto carico, non è consentito commutare il commutatore sotto carico durante il test o prima della scarica completa.
Durante il test o la scarica, non è consentito scollegare i cavi di prova o spegnere l'interruttore di alimentazione.
Durante il test del trasformatore, gli avvolgimenti non misurati del trasformatore devono essere a circuito aperto.
