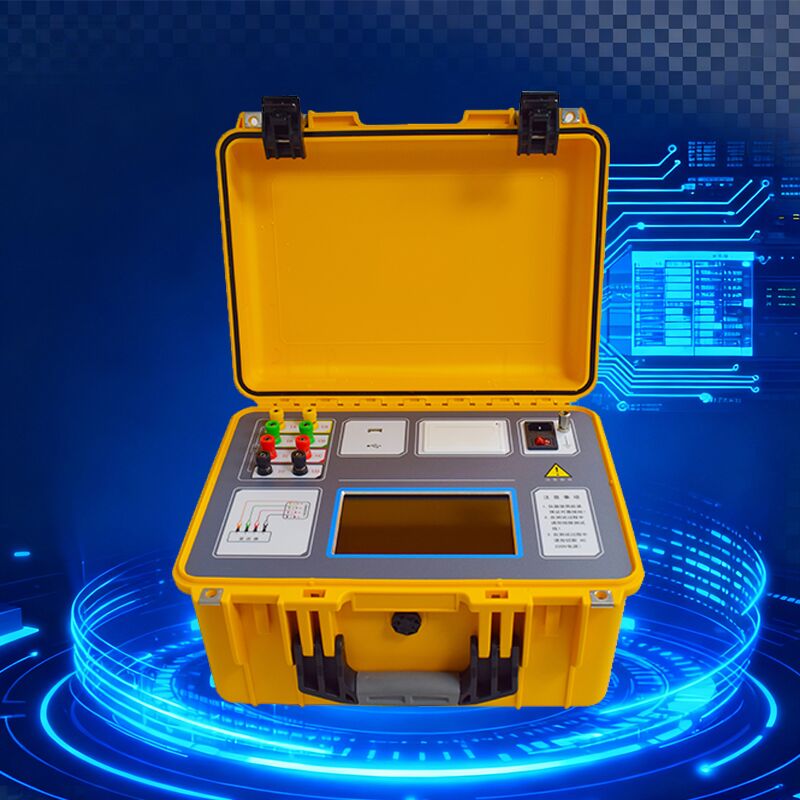

XHZ1320A
Panoramica
Per i sistemi di alimentazione, i trasformatori sono apparecchiature fondamentali, quindi il loro funzionamento a lungo termine e affidabile è fondamentale per la stabilità e l'affidabilità dell'intero sistema.
La resistenza in corrente continua di un trasformatore è un elemento di prova obbligatorio per i semilavorati, i test di fabbrica dei prodotti finiti, l'installazione, i test di consegna e i test preventivi condotti dai dipartimenti di alimentazione durante la produzione dei trasformatori. Può rilevare efficacemente difetti di fabbricazione come la selezione impropria del materiale della bobina, problemi di saldatura, collegamenti allentati, fili mancanti e rotture dei fili, nonché potenziali pericoli che sorgono dopo il funzionamento. Per soddisfare la domanda di misurazione rapida della resistenza in corrente continua dei trasformatori, la nostra azienda ha sviluppato un Tester di Resistenza in Corrente Continua per Trasformatori sfruttando i suoi vantaggi tecnici proprietari. Questo strumento è un tester di nuova generazione che integra test con metodo di magnetizzazione, test trifase (Yn, Y, △) e funzioni di smagnetizzazione, rendendolo un dispositivo ideale per la misurazione della resistenza in corrente continua di grandi trasformatori di potenza. È dotato di un display LCD a colori ad alta risoluzione a grande schermo, combinato con il controllo touch e una manopola a navetta per un facile funzionamento in loco. Con i messaggi del menu in cinese, il funzionamento è semplice e intuitivo: tutti i test di resistenza in corrente continua possono essere completati con un singolo cablaggio, garantendo una velocità di test elevata, alta precisione e un ampio intervallo di misurazione.
Specifiche tecniche
| Corrente di uscita |
Monofase: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA
Trifase: 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A |
| Intervallo di misurazione |
Monofase:
Gamma 20A: 0,5mΩ～1Ω
Gamma 10A: 1,0mΩ～2Ω
Gamma 5A: 10mΩ～4Ω
Gamma 1A: 0,1Ω～20Ω
Gamma 0,1A: 2,0Ω～200Ω
Gamma 10mA: 50Ω～2kΩ
<1mA range: 500Ω～25kΩ
Trifase:
Gamma 10A + 10A: 0,5mΩ～0,8Ω
Gamma 5A + 5A: 10mΩ～1,6Ω
Gamma 1A + 1A 0,1 Ω ～ 8,0 Ω
Gamma 0,1A+0,1A 2,0 Ω ～ 80 Ω |
| Precisione |
±(lettura × 0,2% + 2 cifre) |
| Potenza di esercizio |
Alimentazione CA220V±10%, 50/60Hz |
| Temperatura di esercizio |
-10℃～50℃ |
| Umidità relativa |
<90%, senza condensa |
Precauzioni
* Durante il test dell'avvolgimento del commutatore sotto carico, non è consentito commutare il commutatore sotto carico durante il test o prima della completa scarica.
* Durante il test o la scarica, non è consentito scollegare i puntali e spegnere l'interruttore di alimentazione.
* Durante il test del trasformatore, l'avvolgimento non misurato del trasformatore deve essere a circuito aperto.
Servizio post-vendita
* I nostri prodotti sono dotati di una scheda di garanzia. Si prega di ispezionare e compilare la scheda di garanzia in loco al momento della consegna del prodotto ordinato.
* Il servizio di garanzia viene fornito dalla data di acquisto, in base alla scheda di garanzia, con manutenzione a vita. Le riparazioni sono gratuite durante il periodo di garanzia; dopo il periodo di garanzia, verranno addebitate le tariffe appropriate per riparazioni e regolazioni.
* La garanzia non si applica alle seguenti situazioni:
▶ Smontaggio o alterazione del processo di fabbricazione del prodotto da parte dell'utente.
▶ Danni gravi causati da stoccaggio o utilizzo improprio da parte dell'utente.
▶ Danni causati da altri motivi imputabili all'utente.
