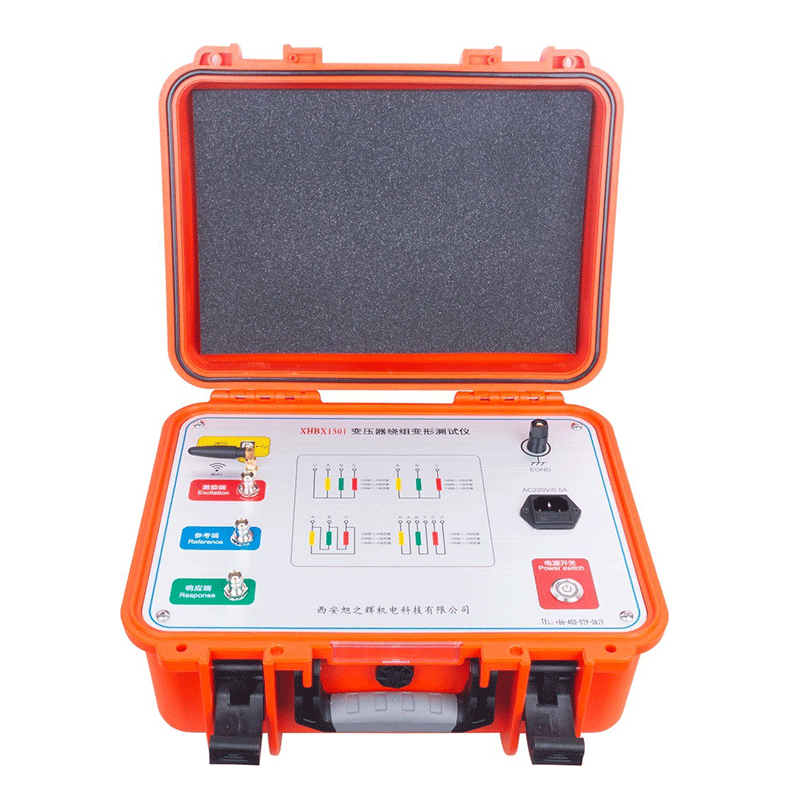

XHBX1501 Transformer Winding Deformation Tester con FRA

XHBX1501 Transformer Winding Deformation Tester con FRA

Dettagli del prodotto:
Luogo di origine: Cina
Marca: XZH TEST
Certificazione: CE/ISO
Numero di modello: XHBX1501
Informazione dettagliata
Luogo di origine:
Cina
Marca:
XZH TEST
Certificazione:
CE/ISO
Numero di modello:
XHBX1501
Evidenziare:

High Light

Evidenziare:

Tester di deformazione della bobina del trasformatore

,

Testatore del trasformatore FRA

,

Testatore di trasformatori con garanzia

Trading Information
Minimum Order Quantity:
1 unit
Imballaggi particolari:
imballaggio in legno
Tempi di consegna:
5-8 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
2000 unità all'anno
Descrizione di prodotto
Testatore di deformazione del giramento del trasformatore - XHBX1501
The XHBX1501 transformer winding deformation tester utilizes advanced Frequency Response Analysis (FRA) technology to accurately detect internal transformer faults by measuring characteristic winding parametersQuesto sofisticato strumento diagnostico quantifica i cambiamenti di risposta in diversi domini di frequenza per determinare la gravità della deformazione dell'avvolgimento e valutare se è necessaria una revisione del trasformatore.
XHBX1501 Transformer Winding Deformation Tester con FRA 0 XHBX1501 Transformer Winding Deformation Tester con FRA 1
Specificità principali
Velocità di prova 1-2 minuti per avvolgimento in fase
Intervallo di prova di scansione 100 Hz-2 MHz
Intervallo di prova dell'ampiezza - 100dB a 20dB
Impedenza di uscita del segnale 1MΩ
Tensione di uscita del segnale 50Ω
Peso complessivo 10 kg
Dimensioni dello strumento 310*400*330 mm (cassa in alluminio)
Accuratezza della frequenza di scansione 00,005%
Caratteristiche avanzate
  • Controllo a microprocessore ad alta velocità con tecnologia avanzata di scansione digitale a frequenza DDS (USA)
  • Opzioni di comunicazione doppia: porta USB e Bluetooth wireless opzionale
  • campionamento A/D a 16 bit a doppia canalizzazione ad alta velocità per misure precise
  • Amplitudine di uscita del segnale regolabile da software (piano di ± 10 V)
  • Diagnostica completa dei guasti, inclusi torsione, rigonfiamento, spostamento, inclinazione e cortocircuiti tra le curve
  • Sistema di misurazione duplice: frequenza di scansione lineare e frequenza di scansione segmentata
  • Analisi automatica dei dati con valutazione orizzontale (fase A-B-C) e longitudinale (confronto storico)
  • Generazione automatica di documenti Word per i rapporti di prova e la stampa
  • Conforme alla norma di potenza DL/T911-2004 per l'analisi della deformazione dell'avvolgimento
  • Opzioni di visualizzazione flessibile della frequenza: indicizzazione lineare o logaritmica
  • Clare variazioni di forma d'onda visibili durante il test di regolazione del cambio
Questo strumento fornisce agli ingegneri energetici una soluzione affidabile e completa per la valutazione delle condizioni dei trasformatori,contribuire a prevenire guasti catastrofici attraverso la rilevazione precoce delle deformazioni dell'avvolgimento.
