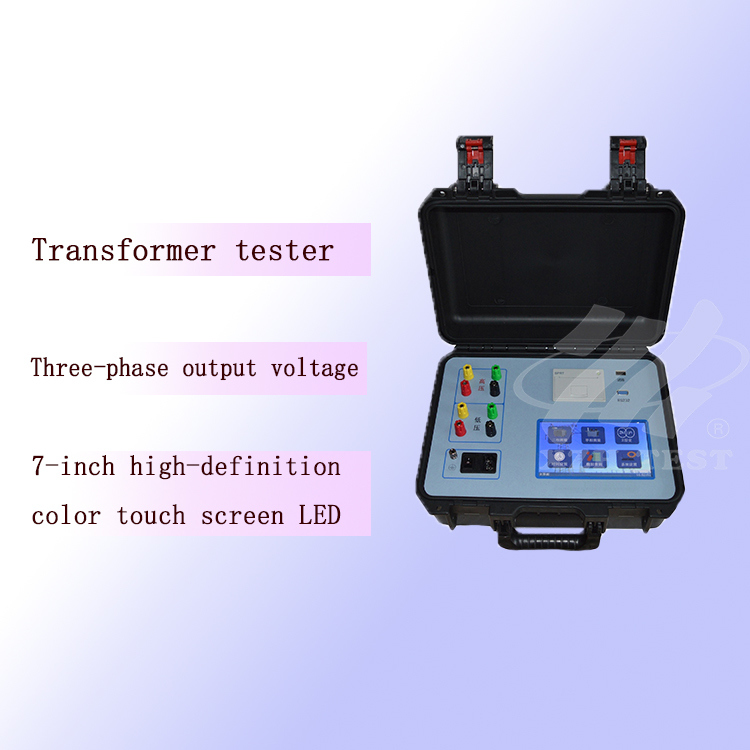

XHBB128B Tester del rapporto di rotazione del trasformatore TTR Tester del trasformatore con personalizzazione

Nel processo di produzione di trasformatori di potenza semilavorati e finiti, prima che il trasformatore di nuova installazione venga messo in funzione e in conformità con le normative sui test preventivi del Ministero dell'Energia Elettrica, è necessario testare il rapporto di spire o il rapporto di tensione del trasformatore in funzione, e il rapporto di spire del trasformatore può essere verificato. La correttezza, le condizioni del commutatore di prese, se il trasformatore è in cortocircuito tra le spire, se il trasformatore può essere utilizzato in parallelo. La lettura del ponte di rapporto tradizionale non è intuitiva e la conversione può essere eseguita solo fase per fase.

Questo XHBB128B tester del rapporto di spire del trasformatore supera i difetti del tradizionale ponte di rapporto di trasformazione. È facile e intuitivo da usare. Adotta un alimentatore inverter trifase di precisione, che ha un test rapido e un'elevata precisione.




1. Lo strumento utilizza un alimentatore inverter trifase di precisione invece di un alimentatore di rete monofase come tensione di misurazione, il che elimina l'influenza armonica della tensione di rete durante la misurazione e rende la misurazione più accurata. Quando la fonte di alimentazione di lavoro è un generatore, non ha alcun effetto.
2. Adottare la tensione di uscita trifase, migliorare la velocità del test, misurare l'angolo tra le fasi e identificare automaticamente il gruppo di cablaggio del trasformatore 0-11.
3. È adatto a un'ampia varietà di trasformatori, in particolare per la misurazione di trasformatori di tipo Z, trasformatori raddrizzatori, trasformatori di terra, trasformatori per forni elettrici, trasformatori di sfasamento, trasformatori di bilanciamento, ecc. I parametri di misurazione sono i più completi.
4. Viene adottato l'alimentatore inverter trifase di precisione auto-prodotto, che ha protezione da inversione di collegamento ad alta e bassa tensione, protezione da cortocircuito tra le spire del trasformatore, protezione del commutatore di prese non in posizione, protezione da cortocircuito completo in uscita e aumenta la stabilità dello strumento.
5. Dopo aver inserito i parametri nominali, è possibile misurare automaticamente il rapporto di trasformazione, il valore di errore e la posizione della presa del commutatore di prese, in particolare per il commutatore di prese con prese asimmetriche, è possibile misurare con precisione anche la posizione esatta del commutatore di prese del trasformatore. Un commutatore di prese in grado di misurare 99 punti di presa.
6. Utilizzando uno schermo LCD touchscreen a colori ad alta definizione da 7 pollici, display modulare, ogni fase operativa ha istruzioni in cinese, non sono necessari manuali, basta guardare le istruzioni LCD per completare il funzionamento dello strumento.
7. Lo strumento ha sia l'uscita di stampa, l'interfaccia USB e l'interfaccia RS232, che è conveniente per l'ufficio senza carta.
8. Adotta una scatola di plastica tecnica multifunzionale resistente al freddo e alla temperatura, sigillata e impermeabile, anti-caduta e antiurto, che è conveniente per gli esperimenti sul campo.

1. Intervallo di prova: 0,9~10000
2. Precisione di misurazione: ±0,1%+2 cifre (0,9-500)
±0,2%+2 cifre (501-2000)
                  ±0,5%+2 parole (2001-10000)
3. Risoluzione: minimo 0,0001
4. Tensione di uscita: regolazione automatica in base al carico
5. Alimentazione: AC220V±10%   50±1Hz
6. Temperatura ambiente: -10ºC~40ºC
7. Umidità relativa: ≤85%, senza condensa
8. Dimensioni; host: 360*290*170(mm) scatola dei cavi: 360*290*170(mm)
9. Peso: host 5,9 kg scatola dei cavi: 5,65 kg
