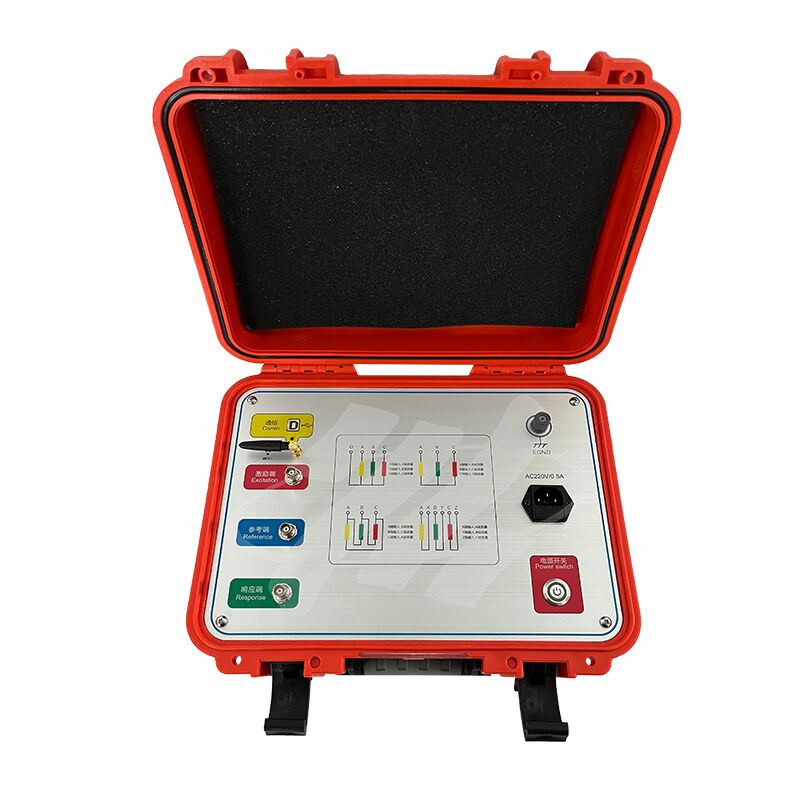

Xzh Metodo di analisi della risposta alla frequenza di prova per il tester di deformazione dell'avvolgimento del trasformatore
Il tester di deformazione basato su avvolgimento del trasformatore può effettuare una diagnosi accurata del guasto interno del trasformatore basato sulla misurazione dei parametri caratteristici degli avvolgimenti del trasformatore all'interno,utilizzando il metodo di analisi della risposta di frequenza (FRA) sviluppato e migliorato dai paesi sviluppati
Parametri del prodotto
| Intervallo di misura dell'ampiezza |
(-120 dB) a (+20 dB) |
| Accuratezza della misurazione dell'ampiezza |
0.1 dB |
| Impedenza di ingresso del segnale: |
1MΩ |
| Impedenza di uscita del segnale |
50Ω |
| Amplitudine di uscita del segnale |
± 20V |
| Percentuale di ripetizione del test |
990,9% |
| Dimensioni degli strumenti di misura |
(LxWxH) 300X340X120 (mm) |
| Dimensioni della scatola in alluminio dello strumento |
(LxWxH) 310X400X330 (mm) |
| Peso complessivo |
13 kg |
| Temperatura di funzionamento |
-10°C a +40°C |
| Temperatura di conservazione |
-20°C a +70°C |
| Umidità relativa |
< 90%, non condensante |
Principali caratteristiche prestazionali
Acquisizione e controllo con un microprocessore ad alta velocità e altamente integrato.
Interfaccia USB di comunicazione utilizzata tra un computer portatile e lo strumento.
La comunicazione tra il computer portatile e lo strumento può utilizzare l'interfaccia wireless Bluetooth o l'interfaccia wireless WIFI (facoltativo)
L'interfaccia WIFI wireless può essere comodamente utilizzata su tablet e smartphone.
L'hardware adotta una tecnologia di scansione digitale ad alta velocità dedicata DDS (USA), che può diagnosticare con precisione i difetti come avvolgimento distorto, rigonfiamento, spostamento, inclinazione,deformazione di cortocircuito inter-torno e cortocircuito di contatto interfase.
campionamento A/D a 16 bit a doppia canalizzazione ad alta velocità (nel test sul campo, spostare il cambiatore di tap, e la curva d'onda mostra un cambiamento evidente).
L'ampiezza di uscita del segnale è regolata da un software, il valore massimo di picco di amplitudine è ±10V.
Il Il computer analizzerà automaticamente i risultati dei test e genererà documenti elettronici (Word).
Lo strumento ha due caratteristiche di misura: misurazione con scansione a frequenza lineare e misurazione con scansione a frequenza di segmento, compatibile con la modalità di misurazione di due gruppi tecnici in Cina.
Le caratteristiche di ampiezza-frequenza sono conformi alle specifiche tecniche nazionali relative al tester delle caratteristiche di ampiezza-frequenza.La coordenata X (frequenza) ha indicizzazione lineare e indicizzazione logaritmica, in modo da poter stampare la curva con l'indicizzazione lineare e l'indicizzazione logaritmica.
sistema di analisi automatica dei dati di prova,
