Strumento portatile rapido automatico per la demagnetizzazione dei trasformatori di potenza

Strumento di smagnetizzazione per trasformatori di potenza

Con principio di attenuazione a conversione di frequenza DC

Lo strumento di smagnetizzazione per trasformatori di potenza è un'apparecchiatura speciale per eliminare i pericoli del magnetismo residuo dopo il test di resistenza DC dei trasformatori di potenza di grandi dimensioni. Svolge un ruolo estremamente importante nella protezione dei trasformatori di potenza dall'impatto della corrente di inrush di eccitazione e nel garantire un funzionamento sicuro.

A causa del fenomeno di isteresi intrinseco dei materiali ferromagnetici, il magnetismo residuo rimarrà nel nucleo di ferro dopo aver eseguito operazioni come il rapporto di tensione e le misurazioni della resistenza DC sul trasformatore di potenza. A causa dell'esistenza del magnetismo residuo, quando il trasformatore viene messo in funzione, il magnetismo residuo del nucleo saturerà il nucleo del trasformatore per mezzo ciclo, generando un gran numero di armoniche nella corrente di eccitazione. Questo non solo aumenta il consumo di potenza reattiva del trasformatore, ma può anche causare il malfunzionamento del relè di protezione, causando determinate perdite economiche. Pertanto, dobbiamo eseguire lavori di smagnetizzazione prima che il trasformatore venga messo in funzione per garantire il funzionamento sicuro e normale del trasformatore.

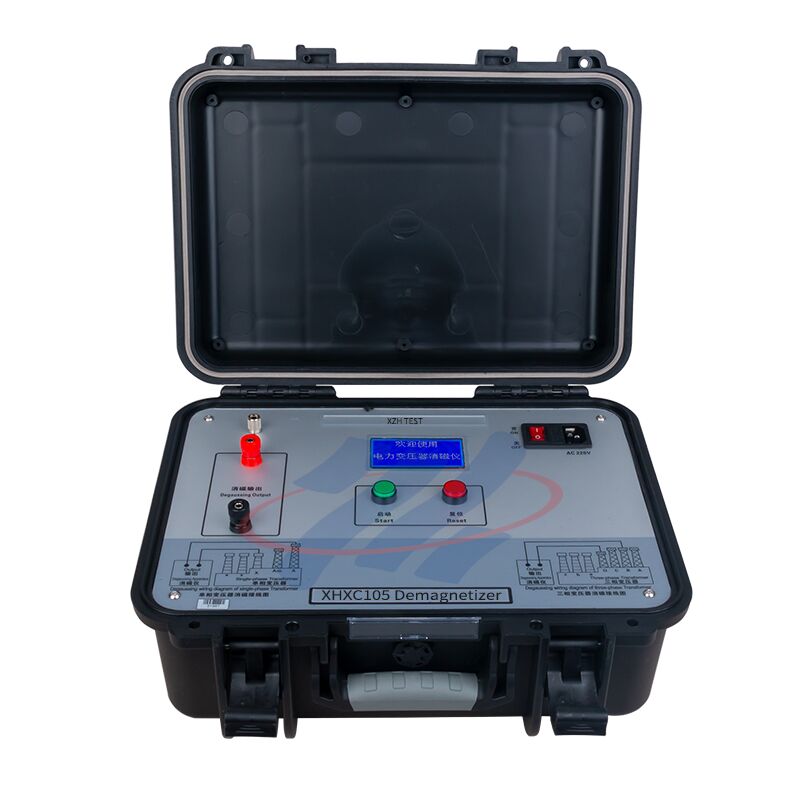

Questo strumento di smagnetizzazione per trasformatori di potenza XHXC105 aggiunge una modalità di smagnetizzazione automatica basata sulla serie originale di prodotti, quindi gli utenti non devono ripetere le operazioni. Le dimensioni del modulo LCD sono aumentate per visualizzare informazioni più ricche. Funzionamento a due pulsanti: rosso per la selezione e il ripristino, verde per la conferma e l'avvio, rendendo l'operazione più comoda. Il tempo di smagnetizzazione del prodotto è stato aumentato dagli originali 30 minuti a meno di 4 minuti.

Caratteristiche
1, Adotta la tecnologia brevettata - principio di attenuazione a conversione di frequenza DC;
2, Il trasformatore trifase può raggiungere lo scopo della smagnetizzazione solo smagnetizzando la fase B;
3, Con funzioni di giudizio automatico della stabilizzazione del flusso e acquisizione ed elaborazione dati AD a 16 bit;
4, Con modalità di smagnetizzazione manuale/automatica;
5, Velocità di smagnetizzazione rapida - tempo singolo aumentato da 30 minuti a non più di 4 minuti;
6, L'effetto di smagnetizzazione è evidente - aumentato dall'80% a più del 90% in un singolo passaggio;
7, La linea di corrente per il test di resistenza DC può essere utilizzata direttamente per facilitare l'abbinamento con il test di resistenza DC;
8, Utilizzando l'interfaccia cinese, l'interfaccia è chiara e il progresso della smagnetizzazione viene visualizzato in tempo reale;
9, Adatto per eliminare il magnetismo residuo prima che i trasformatori di potenza di grandi dimensioni e i trasformatori da 35 kV e superiori vengano messi in funzione; in particolare per trasformatori di grande capacità con livelli di tensione di 330 kV e superiori;
★Questo prodotto è di piccole dimensioni e leggero, il che lo rende molto adatto per l'uso in loco.

Uscita di smagnetizzazione: collegata al trasformatore smagnetizzato o all'isolatore del trasformatore

Schermo LCD: visualizza la modalità di lavoro di smagnetizzazione, il valore corrente e il progresso della smagnetizzazione

Interruttore di alimentazione: Interruttore di alimentazione AC 220V

Ripristina (pulsante rosso):selezione della modalità e della corrente/smagnetizzazione per terminare la scarica/interrompere il funzionamento dello strumento

Avvio (pulsante verde): conferma del menu/avvio della smagnetizzazione

Terminale di terra: collegato al filo di terra

AC 220V:Collegare alla presa di corrente AC 220V.

Caratteristiche principali delle prestazioni

1. Adottare la tecnologia brevettata - principio di attenuazione a conversione di frequenza DC;

2. Il trasformatore trifase può raggiungere lo scopo della smagnetizzazione solo smagnetizzando la fase B;

3. Ha funzioni di giudizio automatico della stabilizzazione del flusso e acquisizione ed elaborazione dati AD a 16 bit;

4. Con modalità di smagnetizzazione manuale/automatica;

5. La velocità di smagnetizzazione è elevata - un singolo tempo è aumentato da 30 minuti a non più di 4 minuti;

6. L'effetto di smagnetizzazione è evidente - aumentato dall'80% a più del 90% in un singolo passaggio;

7. La linea di corrente per il test di resistenza DC può essere utilizzata direttamente per facilitare l'abbinamento con il test di resistenza DC;

8. L'interfaccia inglese è adottata, l'interfaccia è chiara e il progresso della smagnetizzazione viene visualizzato in tempo reale;

9. Adatto per eliminare il magnetismo residuo prima che i trasformatori di potenza di grandi dimensioni e i trasformatori da 35 kV e superiori vengano messi in funzione; in particolare per trasformatori di grande capacità con livelli di tensione di 330 kV e superiori;

10. Questo prodotto è di piccole dimensioni e leggero, il che lo rende molto adatto per l'uso in loco.

È disponibile la versione inglese.
