Tester per trasformatori OTD & DDF con touchscreen LCD | XHYS101

Name: Tester per trasformatori OTD & DDF con touchscreen LCD | XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Xi'an Shaanxi Cina
Marca:	XZH TEST
Certificazione:	ISO CE
Numero di modello:	XHYS101

Informazione dettagliata

Luogo di origine:

Xi'an Shaanxi Cina

Marca:

XZH TEST

Certificazione:

ISO CE

Numero di modello:

XHYS101

Evidenziare:

High Light

Evidenziare:

Tester trasformatore LCD TFT a schermo grande

Tester per la misura del delta di tangente dell'olio per trasformatori

Tester del trasformatore di fattore di dissipazione dielettrico

Trading Information

Quantità di ordine minimo:

1 unità

Prezzo:

Negoziabile

Imballaggi particolari:

imballaggio in legno

Tempi di consegna:

5-8 GIORNI LAVORATIVI

Termini di pagamento:

T/T

Capacità di alimentazione:

3000 unità/anno

Descrizione di prodotto

XHYS101 Tester di perdita dielettrica di olio isolanteè uno strumento specializzato ad alta precisione progettato per la caratterizzazione completa dei fluidi isolanti utilizzati nelle apparecchiature elettriche.Misura con precisione tre parametri critici di qualità dell'olio ∆ fattore di perdita dielettrica (tan δ, OTD/DDF), permissività relativa e resistività del volume CC fornendo un profilo dielettrico completo che va ben oltre il semplice test della tensione di rottura.Integrazione della tecnologia avanzata dei microcomputer a singolo chip, lo strumento consente un'automazione completamente indipendente dell'intero flusso di lavoro di prova: aumento della temperatura, mantenimento della temperatura con precisione, campionamento dei dati ad alta precisione, calcolo matematico,visualizzazione dei risultati in tempo realeCon tensione di prova AC fino a 2200V e controllo della temperatura da 40°C a 120°C,il XHYS101 è lo strumento diagnostico definitivo per la valutazione dello stato dell'olio del trasformatore, analisi dell'invecchiamento e rilevazione della contaminazione.

Specifiche tecniche

Parametro	Specificità
Parametri misurati
Intervallo di capacità	5 pF ¥ 200 pF
Intervallo di permissività relativa	1.000 ¢ 30.000
Intervallo di fattore di perdita dielettrica (Tan δ)	0.00001 100
Intervallo di resistenza CC	2.5 MΩ·m 20 TΩ·m
Accuratezza di misura
Permittenza relativa	± 1 ‰ 10) % di lettura
Fattore di perdita dielettrica	± ((5% della lettura ± 0,0002)
Resistenza DC	± 10% della lettura
Risoluzione
Capacità	00,01 pF
Permittenza relativa	0.001
Fattore di perdita dielettrica	0.00001
Tensione e temperatura di prova
Tensione di prova CA	200 ¢ 2200V, regolabile continuamente, 50 Hz
Voltaggio di prova in CC	0 500V, regolabile continuamente
Intervallo di temperatura	40 ̊120°C
Precisione della temperatura	± 0,5°C
Energia e approvvigionamento
Tensione dell'alimentazione	AC 220V ± 10%
Frequenza di alimentazione	50 Hz / 60 Hz ± 1%
Consumo di energia	500 W

Caratteristiche principali delle prestazioni

Analisi completa del profilo dielettrico- Misura tutti e tre i parametri critici della qualità dell'olio in una singola prova automatizzata: fattore di perdita dielettrica (tan δ / OTD / DDF), permissività relativa e resistività del volume CC.Questo insieme di dati completo consente di valutare l'invecchiamento dell'olio, la contaminazione da composti polari, l'ingresso di umidità e il contenuto di particelle conduttive sono molto superiori a quanto può rivelare un semplice test BDV.
Automazione completamente indipendenteIl microcomputer integrato con un singolo chip controlla automaticamente l'intero flusso di lavoro: aumento della temperatura al target, precisione della manutenzione termica al punto di impostazione, campionamento dei dati ad alta risoluzione,calcolo in tempo reale, e la produzione dei risultati.
Controllo della temperatura a larga gammaIl riscaldamento di precisione da 40°C a 120°C con una precisione di ± 0,5°C consente una caratterizzazione dielettrica dipendente dalla temperatura.La misurazione del tan δ a temperature elevate rivela una degradazione dell'olio che può non essere evidente a temperatura ambiente.
Tensione di prova doppia CA/CCL'impostazione di una volta di corrente variabile è determinata da una variazione di frequenza di corrente variabile.
Misurazione della resistenza ultra-larghezzaLa gamma di resistività della corrente continua da 2,5 MΩ·m a 20 TΩ·m copre l'intero spettro, dall'olio pesantemente contaminato al fluido isolante incontaminato.
schermo LCD touchscreen ad alta risoluzioneIl grande display LCD TFT con interfaccia touch fornisce una visione chiara dei dati di misura e dei risultati diagnostici, con archiviazione integrata dei dati per le tendenze a lungo termine.

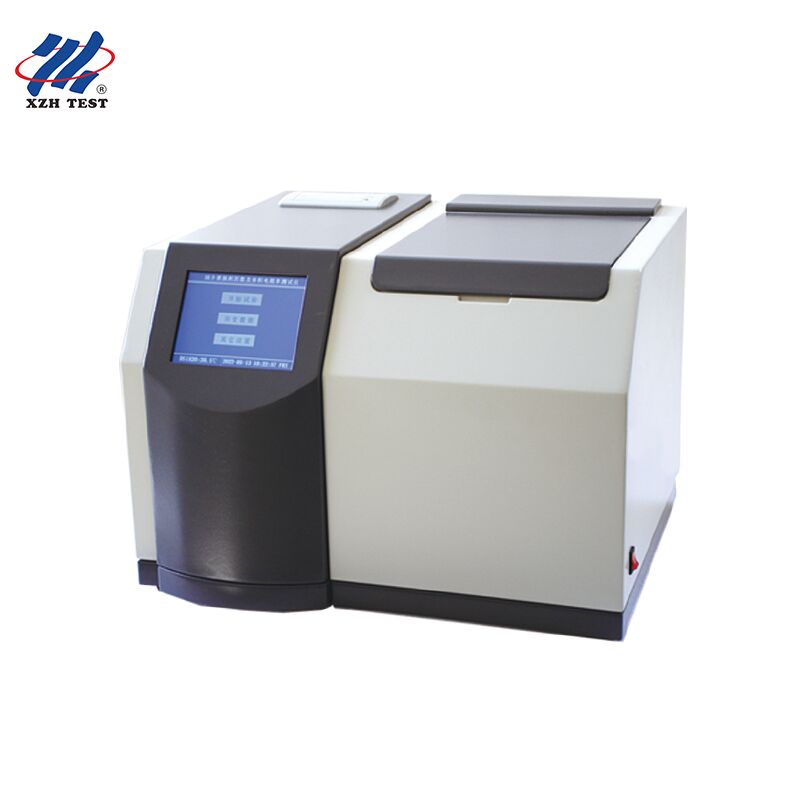

Immagine del prodotto

XHYS101 Insulating Oil Dielectric Loss Tester

Guida alla risoluzione dei problemi

Numero A: "cortocircuito della tazza dell'elettrodo" visualizzato
Controllare se le scanalature di posizionamento degli elettrodi interni e esterni sono allineate e verificare che l'elettrodo interno non sia allentato.

Numero B: "Per favore eseguite la calibrazione del bicchiere vuoto" visualizzato
Necessario quando la capacità del bicchiere vuoto è al di fuori dei 60±5 pF. Possibili cause: a) elettrodi posizionati in modo improprio; b) bicchiere di olio non pulito

Problema C: suona 5 volte e lo strumento ritorna all'interfaccia di accensione
(a) Verificare che la capacità del bicchiere vuoto sia nell'intervallo di 60±5 pF. (b) Verificare che il bicchiere di olio sia posizionato correttamente e che non si verifichi alcuna scarica.

Il problema D: il tempo elettrochimico di resistività del CC rimane fissato a 60 secondi
Verificare che l'orologio interno dello strumento funzioni correttamente; regolare l'orologio se necessario.

Risposta E: la cifra meno significativa del parametro di tensione impostata non è pari a zero
Utilizzare il tasto [Riduzione] per abbassare il valore di tensione impostato, quindi utilizzare il tasto [Aumento] per regolare il valore desiderato.

Domande frequenti

D1: Questo tester è adatto per gli specialisti del controllo delle condizioni dell'olio dei trasformatori?

Sì, l'XHYS101 è lo strumento definitivo per i programmi di monitoraggio della condizione dell'olio che vanno oltre il semplice test della tensione di rottura.questo strumento misura i parametri di tan δ (fattore di perdita dielettrica) e di resistenza a corrente continua (DC resistivity) che rivelano la degradazione dell'olio in fase iniziale da ossidazione, stress termico e accumulo di contaminanti polari.Gli specialisti del monitoraggio delle condizioni possono monitorare questi parametri nel tempo per prevedere la durata di vita del petrolio rimanente e costruire bilanci di sostituzione del petrolio basati su prove.

D2: I laboratori di ricerca ad alta tensione possono utilizzare questo per la caratterizzazione dei materiali?

Laboratori di ricerca che sviluppano nuovi fluidi isolanti, esteri sintetici, esteri naturali, nanofluidi,e dei dielettrici misti richiedono strumenti in grado di caratterizzare con precisione le caratteristiche dielettriche attraverso la temperaturaL'intervallo XHYS101 ′ 40 ′ 120 °C con una precisione di ± 0,5 °C e una precisione di ± 5% di δ fornisce dati di qualità pubblicazione.La misurazione della resistività di corrente continua fino a 20 TΩ·m è particolarmente utile per caratterizzare i fluidi sintetici ultrapuri utilizzati nelle applicazioni HVDC.

Q3: Come serve le aziende di analisi di guasti forensi elettrici?

Quando i trasformatori falliscono, gli investigatori forensi devono determinare la causa principale e la condizione dell'olio è la prova chiave.un abbronzamento elevato δ con bassa resistività indica una contaminazione conduttiva da arco■ un abbronzamento elevato δ con resistività normale indica ossidazione; le variazioni di permissività possono indicare l'ingresso di umidità.fornire prove forensi complete per le richieste di assicurazione e supporto per i contenziosi.

D4: È appropriato per i consulenti per l'estensione della vita dei trasformatori e la gestione degli asset?

I consulenti di gestione degli asset che forniscono consulenza sulle decisioni di estensione della vita dei trasformatori rispetto alla sostituzione hanno bisogno di dati oggettivi per giustificare raccomandazioni multimilionarie.Le misurazioni della perdita dielettrica e della resistività del XHYS101 ′ forniscono i dati granulari sullo stato dell'olio necessari per modellare la durata utile rimanente. Tan δ tendenza a temperatura elevata rivela la degradazione della carta isolante che correla con il grado di polimerizzazione (DP)

D5: Gli specialisti del recupero del petrolio possono utilizzare questo per verificare l'efficacia del trattamento?

Le società di recupero petrolifero che lavorano l'olio usato dei trasformatori attraverso filtrazione, disgasamento e trattamento dell'argilla devono dimostrare che l'olio recuperato soddisfa le specifiche.L'XHYS101 fornisce il profilo dielettrico completo prima e dopo: la misurazione iniziale quantifica il grado di contaminazione e la misurazione successiva al recupero verifica il ripristino ai limiti accettabili.Questo miglioramento documentato giustifica l'investimento nel recupero e garantisce la qualità dell'olio ricondizionato.
