Tester multifunzionale per scariche parziali per rilevamento in tempo reale sul posto|XHJF801B

Name: Tester multifunzionale per scariche parziali per rilevamento in tempo reale sul posto|XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH TEST
Certificazione:	CE/ISO
Numero di modello:	XHJF801B

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH TEST

Certificazione:

CE/ISO

Numero di modello:

XHJF801B

Evidenziare:

High Light

Evidenziare:

tester per scariche parziali sul posto

rilevatore PD del quadro

rilevamento in tempo reale XHJF801B

Trading Information

Quantità di ordine minimo:

1 unità

Prezzo:

Negoziabile

Imballaggi particolari:

Imballaggi in legno

Tempi di consegna:

5-8 giorni lavorativi

Termini di pagamento:

t/t

Capacità di alimentazione:

1000 unità all'anno

Descrizione di prodotto

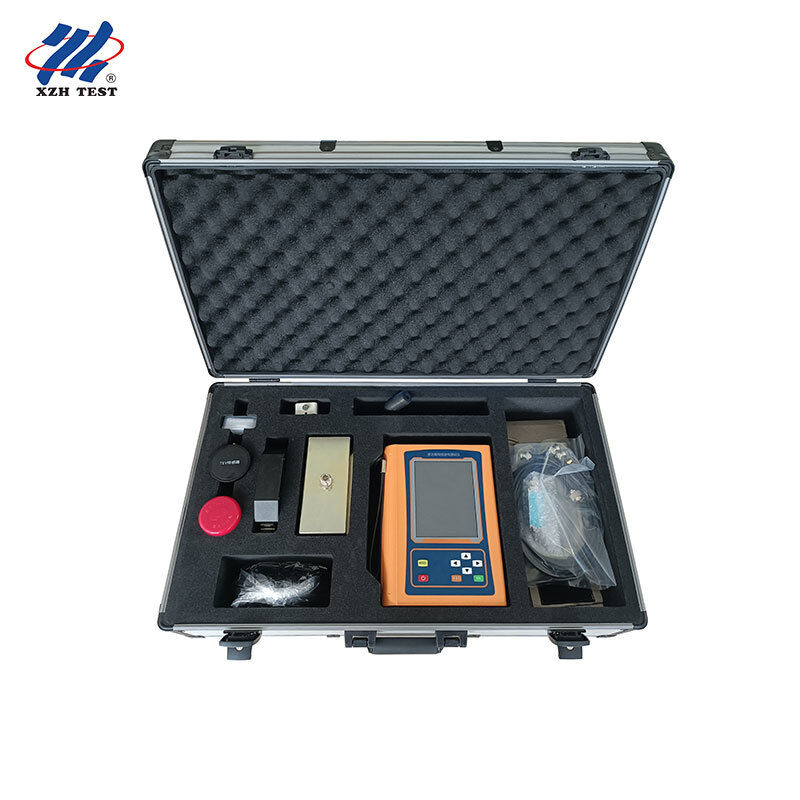

L'XHJF801B è un tester multifunzione per scariche parziali (PD) quattro in uno, progettato per il rilevamento in tempo reale in loco di apparecchiature elettriche ad alta tensione. Integrando il rilevamento ultrasonico (AA/AE) senza contatto/a contatto, la tensione di terra transitoria (TEV), ad alta frequenza (HF) e a frequenza ultra-alta (UHF), consente ai team di utilità e ai team di manutenzione delle sottostazioni di individuare rapidamente i difetti di isolamento in quadri elettrici, GIS, trasformatori e sistemi di cavi durante il funzionamento sotto tensione, riducendo le interruzioni impreviste e migliorando l'affidabilità della rete.

XHJF801B

Pubblico di destinazione

Progettato per team di ispezione sul campo e di rilevamento in tempo reale:

Equipaggi di manutenzione e gestione (O&M) di sottostazioni e reti di distribuzione che eseguono ispezioni PD sotto tensione (in tempo reale)

Team di manutenzione linee cavi che testano giunti, terminazioni e conduttori schermati

Ingegneri sul campo di aziende elettriche che conducono la manutenzione basata sulle condizioni (CBM) di quadri elettrici e GIS

Caratteristiche principali

Rilevamento quattro in uno: ultrasonico (AA/AE), TEV, HF e UHF in un unico strumento portatile

Elaborazione avanzata del segnale RF e ad alta frequenza per alta sensibilità e anti-interferenza sul campo

Sensore ultrasonico ad accoppiamento d'aria integrato senza contatto; sensore ultrasonico opzionale ad accoppiamento di superficie esterno

Finestre di analisi PRPD e PRPS lineari in fase per una diagnosi intuitiva delle scariche

Archiviazione dati, visualizzazione, cancellazione e registrazione delle forme d'onda per la reportistica in loco

Soglie di attenzione/allarme multilivello con prompt di ampiezza codificati a colori

Batteria al litio di grande capacità per 6-8 ore di funzionamento continuo sul campo

Sistema operativo embedded Linux per una comoda espansione futura delle funzioni

Applicazioni

Rilevamento in tempo reale in loco di quadri elettrici (armadi di commutazione) e GIS

Giunti cavi, terminazioni e isolamento cavi ad alta tensione

Trasformatori di potenza e boccole durante l'ispezione sotto tensione

Sbarre, isolatori e altre apparecchiature elettriche sotto tensione

Specifiche tecniche

Sensore / Parametro	Specifiche
Ultrasonico senza contatto (AA)	Centro 40kHz ±1kHz; intervallo -7~68dBuV; risoluzione 0.1dB
Ultrasonico a contatto (AE)	20~80kHz (SF6) / 80~200kHz (olio); dinamica 60dB; risoluzione 0.1dB
Tensione di terra transitoria (TEV)	3MHz~100MHz; intervallo 0~60dBmV; risoluzione 0.1dB
Ultra-alta frequenza (UHF)	300MHz~1500MHz; intervallo -70~-10dBm; risoluzione 0.1dBm
Alta frequenza (HF)	0.3MHz~30MHz; intervallo 0~70dB; guadagno -30~20dB; ingresso 50Ω
Ambiente operativo	-20°C~50°C; umidità 0~85%
Display	LCD TFT a colori da 5,6 pollici, 480×640
Dimensioni / Peso	230×170×48mm; 1,35kg
Durata della batteria	Circa 6 ore (batteria al litio di grande capacità)

FAQ

Quali apparecchiature può testare l'XHJF801B in loco?

Copre quadri elettrici, GIS, trasformatori di potenza, boccole, cavi ad alta tensione e giunti cavi. Con quattro metodi di rilevamento (ultrasonico, TEV, HF e UHF), si adatta a diversi tipi di apparecchiature e condizioni sul campo.

Può eseguire il rilevamento in tempo reale (sotto tensione) senza interruzione?

Sì. L'XHJF801B è progettato per il rilevamento in tempo reale non intrusivo secondo le specifiche tecniche di rilevamento in tempo reale. I sensori sono posizionati vicino alla superficie dell'apparecchiatura o ai conduttori di terra, quindi non è richiesta alcuna interruzione di corrente.

Quale metodo di rilevamento dovrei usare per i quadri elettrici?

Per i quadri elettrici, TEV (tensione di terra transitoria) e ultrasonico (AA/AE) sono i metodi principali. TEV rileva scariche interne sulla superficie dell'armadio, mentre l'ultrasonico localizza scariche superficiali e corona.

Quanto dura la batteria per un'intera giornata di ispezione?

La batteria al litio di grande capacità fornisce circa 6 ore di funzionamento continuo con una singola carica, sufficiente per un turno completo di ispezione sul campo. Il tempo di ricarica è di circa 2-4 ore.

Può salvare dati e forme d'onda per il mio rapporto di ispezione?

Sì. Supporta l'archiviazione dati, la visualizzazione e la cancellazione, oltre alla registrazione delle forme d'onda. I file possono essere esportati su un'unità USB (FAT32) per la reportistica e l'archiviazione.
