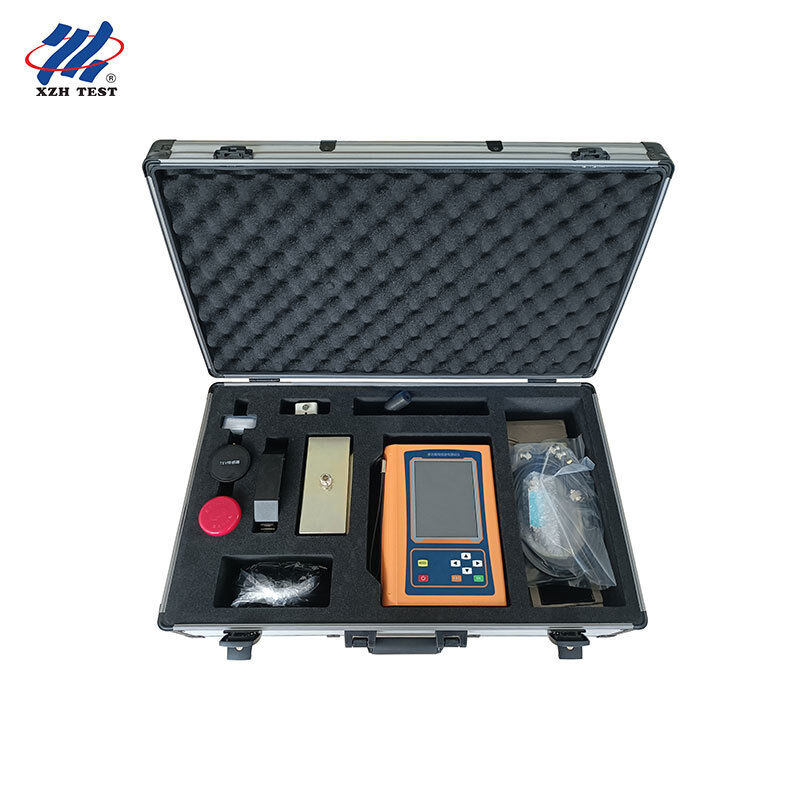

Tester Multifunzionale per Scariche Parziali per Diagnostica dell'Isolamento| XHJF801B

Name: Tester Multifunzionale per Scariche Parziali per Diagnostica dell'Isolamento| XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH TEST
Certificazione:	CE/ISO
Numero di modello:	XHJF801B

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH TEST

Certificazione:

CE/ISO

Numero di modello:

XHJF801B

Evidenziare:

High Light

Evidenziare:

tester diagnostico di isolamento

tester di scariche parziali per trasformatori

test di fabbrica XHJF801B

Trading Information

Quantità di ordine minimo:

1 unità

Prezzo:

Negoziabile

Imballaggi particolari:

Imballaggi in legno

Tempi di consegna:

5-8 giorni lavorativi

Termini di pagamento:

t/t

Capacità di alimentazione:

1000 unità all'anno

Descrizione di prodotto

L'XHJF801B è un tester di scarica parziale (PD) multifunzionale progettato per la diagnosi di isolamento in ambienti di fabbrica e di laboratorio.rilevamento di alta frequenza (HF) e tensione terrestre transitoria (TEV) con analisi PRPD/PRPS a risoluzione di fase, fornisce ai produttori di trasformatori e di apparecchiature di commutazione, ai laboratori di prova terzi e agli istituti di ricerca uno strumento preciso per le prove di accettazione in fabbrica,prove di tipo e valutazione delle condizioni di isolamento a lungo termine.

Pubblico di riferimento

Progettato per fabbricanti, laboratori e istituti di prova:

Produttori di trasformatori, di apparecchiature di commutazione e di SIG che effettuano prove di accettazione e di tipo in fabbrica
Laboratori di prova e istituti di ricerca di terze parti per la diagnostica dell'isolamento
Squadre di ispezione della qualità delle apparecchiature elettriche che valutano l'invecchiamento e i difetti dell'isolamento

Caratteristiche chiave

Quattro canali di rilevamento: AE ultrasonico, UHF, HF e TEV per l'analisi completa dell'isolamento
Analisi PRPD e PRPS a fase risolta per l'identificazione precisa della fonte di scarico
L'ecografia a contatto copre le apparecchiature SF6 (20~80kHz) e le apparecchiature riempite di olio (80~200kHz)
Alta risoluzione di 0,1 dB su tutti i sensori per dati di misura ripetibili
Immagazzinamento, visualizzazione, cancellazione e registrazione delle forme d'onda dei rapporti di prova
soglie di allarme a più livelli con visualizzazione dell'ampiezza codificata per colore
Batteria al litio di grande capacità e mainframe compatto da 1,35 kg per una configurazione di prova flessibile
Sistema operativo Linux incorporato che supporta l'espansione e l'integrazione di funzioni future

Applicazioni

Prova di accettazione in fabbrica (FAT) di trasformatori, apparecchiature di commutazione e SIG
Prova di localizzazione e di tipo dei difetti di isolamento in laboratorio
Diagnostica delle apparecchiature elettriche SF6 isolate a gas e riempite di olio
Valutazione dell'invecchiamento dell'isolamento a lungo termine per gli istituti di ricerca

Specifiche tecniche

Sensore / parametro	Specificità
Ultrasuoni senza contatto (AA)	Centro 40kHz ± 1kHz; gamma -7~68dBuV; risoluzione 0,1dB
Ultrasuoni a contatto (AE)	20~80kHz (SF6) / 80~200kHz (olio); dinamica 60dB; risoluzione 0,1dB
Tensione terrestre transitorio (TEV)	3MHz~100MHz; gamma 0~60dBmV; risoluzione 0,1dB
Frequenza ultraalta (UHF)	300MHz~1500MHz; gamma -70~-10dBm; risoluzione 0,1dBm
Alte frequenze (HF)	0.3MHz~30MHz; gamma 0~70dB; guadagno -30~20dB; ingresso 50Ω
Ambiente operativo	-20°C~50°C; umidità 0~85%
Visualizzazione	5LCD TFT a colori da 0,6 pollici, 480×640
Dimensioni / Peso	230×170×48 mm; 1,35 kg
Durata della batteria	Circa 6 ore (batteria al litio di grande capacità)

Domande frequenti

L'XHJF801B può essere utilizzato per i test di accettazione di fabbrica dei trasformatori?

Il suo canale ad ultrasuoni di contatto (AE) copre 80~200kHz per apparecchiature riempite di olio, e il canale HF (0,3~30MHz) misura la scarica sui cavi di messa a terra,che lo rende adatto per la diagnosi dei trasformatori FAT e dell'isolamento.

Supporta l'analisi PRPD/PRPS per le relazioni diagnostiche?

Lo strumento fornisce finestre di analisi di fase lineare, PRPD e PRPS, consentendo un'identificazione chiara della fonte di scarico e supportando rapporti diagnostici professionali di isolamento.

Qual è la risoluzione e la precisione di misurazione?

Tutti i canali di rilevamento offrono una risoluzione di 0,1 dB (0,1 dBm per UHF) con un errore di linearità inferiore al ±20%, garantendo dati di misurazione ripetibili e di alta precisione.

Quali bande di frequenza copre per i diversi tipi di apparecchiature?

AE: 20~80kHz (SF6) e 80~200kHz (riempito di olio); UHF: 300MHz~1500MHz; HF: 0,3MHz~30MHz; TEV: 3MHz~100MHz, che copre GIS, trasformatori, interruttori e cavi.

È possibile esportare i dati per i rapporti di prova di terze parti?

I dati di prova e le registrazioni delle forme d'onda possono essere salvati ed esportati su un'unità USB (FAT32), consentendo una facile integrazione nei rapporti di prova di fabbrica e nella documentazione di certificazione di terzi.
