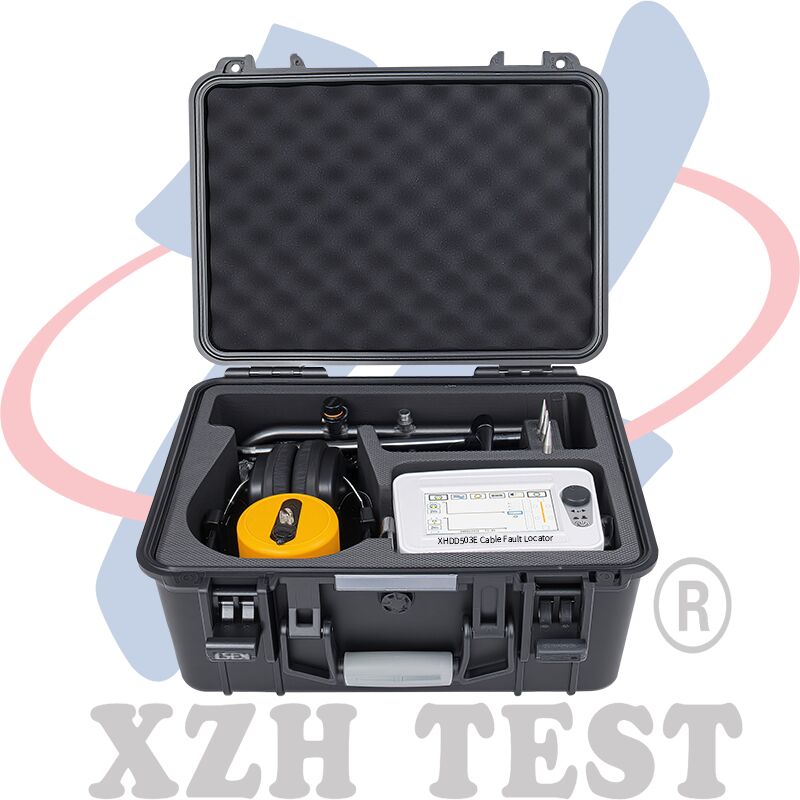

Indicatore di guasto del cavo con sincronizzazione acustico-magnetica per i cavi sotterranei

Il localizzatore di guasti nei cavi utilizza i principi della captazione delle vibrazioni e dell'induzione elettromagnetica per determinare la posizione specifica dei punti guasti nei cavi. Un generatore di impulsi ad alta tensione provoca una scarica di flashover nel punto di guasto e le onde di vibrazione, le onde sonore e le onde elettromagnetiche risultanti vengono rilevate dalla sonda speciale dello strumento per una localizzazione precisa del guasto.

• Il display LCD touch ad alta luminosità da 5 pollici garantisce la visibilità alla luce del sole
• 4 modalità di test: standard, avanzata, riduzione del rumore e personalizzata
• 4 funzioni di posizionamento: sincronizzazione acustico-magnetica, acustica pura, magnetica pura e tensione di passo
• Tecnologia di riduzione del rumore di fondo con molteplici opzioni di filtraggio
• Dotato di funzioni BNR e mute
• Capacità di indicazione della deviazione del percorso
• Sensori di segnale di isolamento fisico multistrato con grado di impermeabilità IP65
• Batteria al litio integrata di grande capacità con lungo tempo di attesa e caricabatterie rapido
• Design compatto e leggero con semplice interfaccia uomo-macchina

1. Metodo di sincronizzazione acustomagnetica:Combina la misurazione acustica tradizionale con il rilevamento del segnale elettromagnetico per una localizzazione precisa del guasto misurando le differenze temporali tra i segnali.

2. Metodo del suono puro:Utilizza impulsi ad alta tensione per creare suoni di scarica nei punti guasti, rilevati da sensori acustici sensibili per una localizzazione precisa.

3. Metodo magnetico puro:Rileva segnali a impulsi attraverso bobine di induzione per determinare il percorso del cavo e le posizioni dei guasti.

4. Metodo A-frame:Utilizza misurazioni della differenza potenziale per individuare guasti a terra nei cavi interrati rilevando i cambiamenti nelle caratteristiche del campo elettrico.
