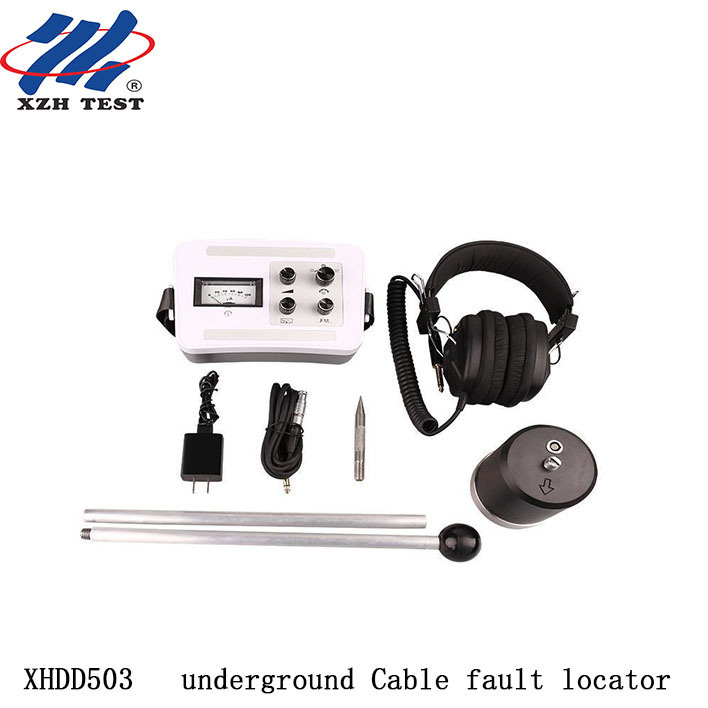

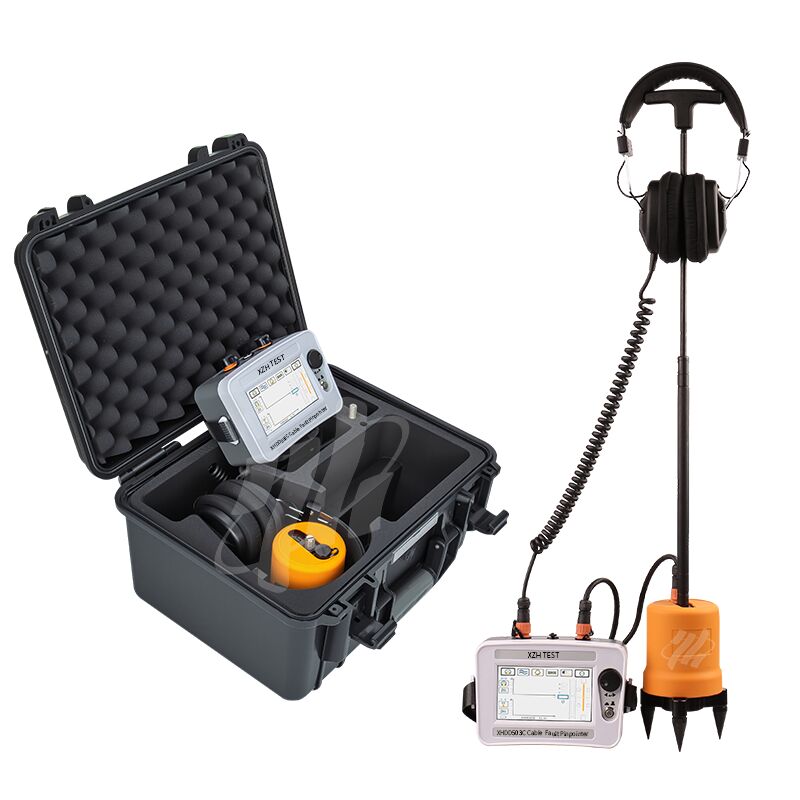

Localizzatore di guasti ai cavi sotterranei XHDD503
Il localizzatore di guasti ai cavi XHDD503 utilizza i principi di rilevamento delle vibrazioni e di induzione elettromagnetica per determinare con precisione le posizioni dei guasti nei cavi sotterranei. Con l'ausilio di un generatore di impulsi ad alta tensione, la scarica di flashover nel punto di guasto genera onde di vibrazione, onde sonore ed onde elettromagnetiche. Questi fenomeni fisici vengono rilevati da una sonda specializzata, amplificati ed elaborati dallo strumento e visualizzati per il giudizio uditivo e visivo dell'operatore per completare la localizzazione precisa del guasto direttamente sopra il cavo.
Adatto per guasti a bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi dell'illuminazione stradale e cavi interrati realizzati in vari materiali con diverse sezioni e supporti. Conforme agli standard DL/T 849.2-2019 per i rilevatori di guasti ai cavi.
Principali vantaggi prestazionali
Ingrandimento:500.000x| Profondità di rilevamento:>10 metri| Durata della batteria:20+ ore| Corrente di riposo:<10mA
1.Riceve in modo sincrono onde di vibrazione, onde sonore ed onde elettromagnetiche generate durante la scarica del punto di guasto.
2.Canali acustici e magnetici progettati separatamente e alimentati in modo indipendente per una capacità anti-interferenza superiore.
3.Super ingrandimento 500.000x con profondità di rilevamento >10 m per guasti nei cavi sepolti in profondità.
4.Il design del microamperometro analogico fornisce a colpo d'occhio l'intensità e la tendenza del segnale.
5.Il livello zero regolabile si adatta a vari ambienti di campo del segnale forte e debole.
6.Il design a bassissimo consumo con corrente di quiescenza <10 mA garantisce oltre 20 ore di funzionamento continuo sul campo.
7.Sensore di isolamento fisico multistrato con protezione impermeabile IP65.
| Parametro |
Specifica |
| Ingrandimento |
500.000 volte |
| Precisione di posizionamento |
<0,1 m (acustico-magnetico) |
| Impedenza di uscita |
350Ω |
| Profondità di rilevamento |
>10 metri |
| Corrente di riposo |
<10mA |
| Funzionamento continuo |
>20 ore |
| Alimentatore funzionante |
4 batterie al litio da 3,7 V 3200 mAh |
| Temperatura ambiente |
-25~65℃; Umidità: ≤90% |
Il metodo di sincronizzazione acustico-magnetica è una tecnica di localizzazione dei guasti unica e altamente accurata. Il suo principio si basa sulla tradizionale localizzazione acustica, migliorata con il rilevamento e l'applicazione del segnale elettromagnetico.
Quando un impulso ad alta tensione agisce sul cavo difettoso, nel punto di guasto si verifica una scarica di flashover, che genera onde di vibrazione, onde sonore, onde elettromagnetiche e altri fenomeni fisici. Lo strumento rileva simultaneamente questi segnali attraverso il suo design a doppio canale (acustico + magnetico). Confrontando la differenza temporale tra il segnale elettromagnetico (propagazione quasi istantanea) e il segnale acustico, viene calcolata la distanza precisa dal punto di guasto. L'operatore sposta la sonda per trovare il punto con la differenza temporale più piccola, che indica l'esatta posizione del guasto direttamente sotto.
I canali acustici e magnetici alimentati in modo indipendente migliorano notevolmente la capacità anti-interferenza, rendendo questo strumento efficace anche in ambienti di campo elettricamente rumorosi dove i tradizionali rilevatori acustici a canale singolo hanno difficoltà.

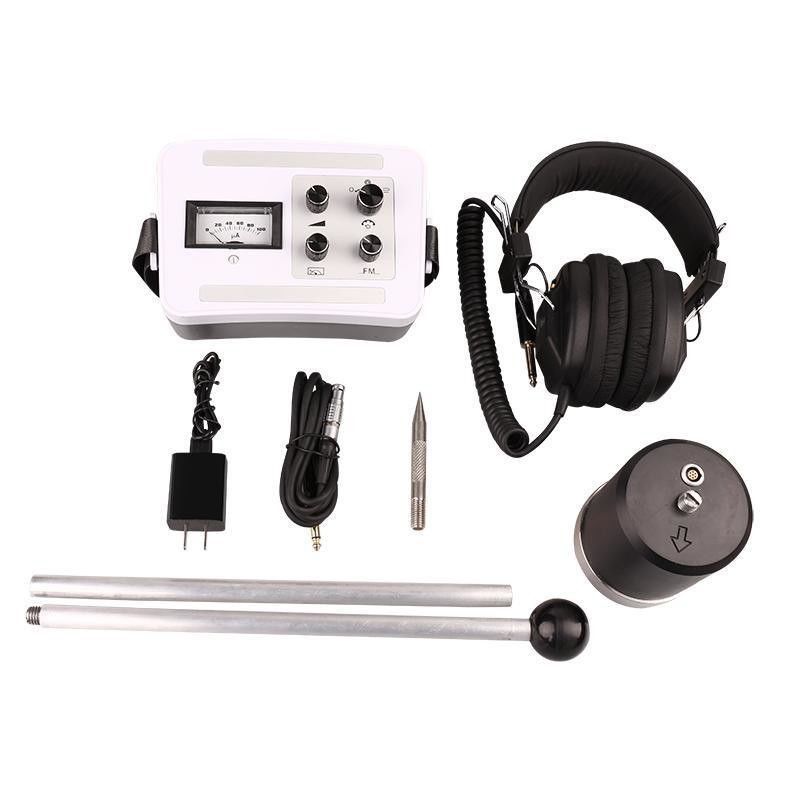

| Componente |
Quantità |
| Localizzatore di guasti al cavo (unità principale) |
1 |
| Sonda (inclusa biella e sensore) |
1 |
| Cavo di segnale a 7 conduttori |
1 |
| Cuffie |
1 |
| Caricabatterie |
1 |
Servizio post-vendita:Garanzia gratuita di 12 mesi per problemi di qualità del prodotto, manutenzione a vita e supporto tecnico.
Foto sul posto
Domande frequenti
D: Cosa significa in pratica il super ingrandimento 500.000x?
L'amplificazione del segnale di 500.000x consente al pinpointer di rilevare segnali acustici e magnetici estremamente deboli provenienti da guasti profondi o ad alta resistenza che producono deboli impulsi di scarica. Ciò è particolarmente utile per i cavi interrati a profondità superiori a 5 metri o in condizioni di attenuazione del terreno in cui i puntatori a guadagno standard non riescono a registrare alcun segnale in superficie.
D: In che modo il funzionamento continuo di 20 ore migliora la produttività sul campo?
La durata estesa della batteria di 20 ore copre operazioni sul campo di più giorni con una singola carica, eliminando la necessità di trasportare batterie di riserva o di tornare alla base per la ricarica. Ciò è fondamentale per i siti remoti, i parchi eolici offshore e i cavi che attraversano i paesi dove le infrastrutture di ricarica non sono disponibili. L'unità può eseguire due turni completi più il monitoraggio notturno senza interruzioni.
D: Per quali tipi di guasti ai cavi è progettato questo localizzatore?
Progettato per scariche elettriche e guasti di dispersione ad alta resistenza nei cavi di alimentazione sotterranei con potenza nominale pari o inferiore a 35 kV. Il sistema di rilevamento magnetico-acustico ad alto guadagno funziona con qualsiasi generatore di picchi ad alta tensione che produce impulsi di scarica periodici. È compatibile con cavi XLPE, carta impregnata di olio e cavi dielettrici in gomma/plastica sia in installazioni interrate che canalizzate.
D: Come confermi che sei direttamente sopra il punto di faglia?
Il display di sincronizzazione acustico-magnetica mostra la differenza temporale tra l'impulso elettromagnetico (istantaneo) e l'onda acustica (ritardata dal tempo di percorrenza del suolo). Quando direttamente sopra il guasto, questa differenza di tempo raggiunge il suo minimo. Allontanarsi aumenta il delta temporale. In combinazione con il volume acustico di picco nell'epicentro della faglia, si ottiene una doppia conferma prima dello scavo.
D: Il localizzatore funziona con qualsiasi generatore di picchi ad alta tensione?
SÌ. Il localizzatore è indipendente dalla sorgente e funziona con qualsiasi apparecchiatura che produce impulsi periodici di scarica ad alta tensione: sistemi integrati (serie XHHV535), trasformatore di prova tradizionale + banchi di condensatori e ponti burn-through in modalità impulso. Per ottenere i migliori risultati, utilizzare la modalità di scarica periodica/ciclica a intervalli di 5-10 secondi per un riconoscimento coerente del ritmo acustico.
D: Quale garanzia e supporto sono inclusi?
Garanzia standard di 12 mesi che copre i difetti di fabbricazione, con supporto tecnico a vita. Certificazione CE e ISO. La confezione include unità pinpointer, cuffie, sensore di terra, custodia per il trasporto, caricabatterie e manuale utente. Formazione in loco e opzioni di estensione della garanzia disponibili su richiesta.
