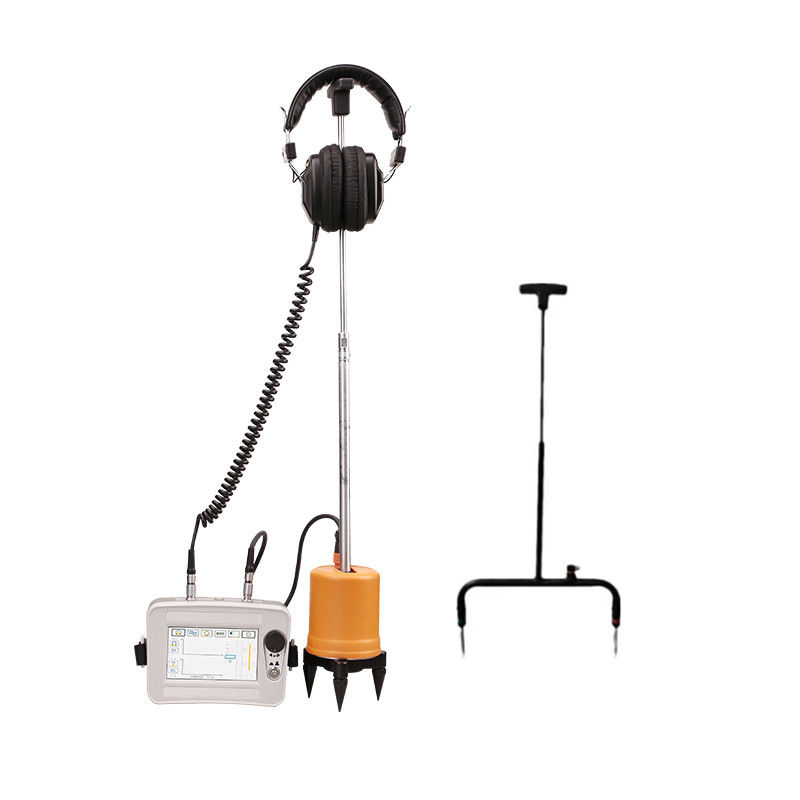

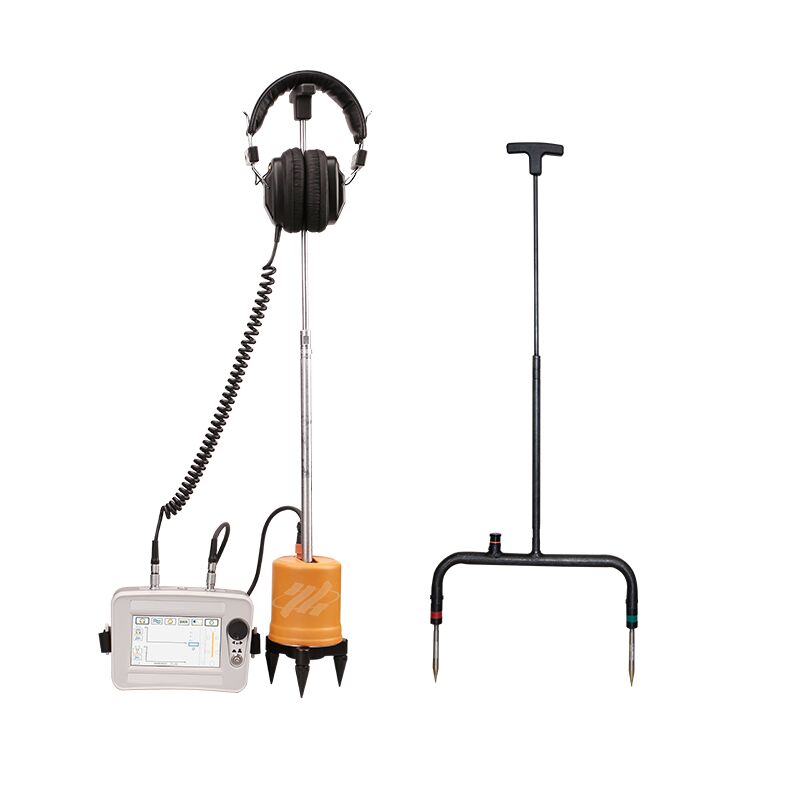

Digiphone Touch 5 XHDD503E Cable Fault Pinpointer
Il Digiphone Touch 5 XHDD503E utilizza i principi di raccolta delle vibrazioni e di induzione elettromagnetica per determinare la posizione precisa dei punti di guasto del cavo.Un generatore di impulsi ad alta tensione provoca una scarica flashover al punto di guastoL'instrumento amplifica, elabora, trasforma e rileva le onde di vibrazione, le onde sonore e le onde elettromagnetiche che ne derivano.visualizza e emette questi segnali per l'operatore per effettuare un'accurata valutazione acustica e visiva.
Adatto per guasti di bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per luci stradali e fili sepolti su vari materiali,sezioni trasversali, e media, nonché perdite ad alta resistenza e guasti di flashover.
Caratteristiche della nave ammiraglia
Moduli di rilevamento:4(AMS / Pure Acoustic / Pure Magnetic / A-Frame)≤ 0,1 mModalità di prova:4(Riduzione del rumore standard / migliorata / personalizzata)- Sì, sì.
1.LCD a tocco da 5 pollici ad alta luminosità garantisce una visibilità chiara sotto la luce solare diretta.
2.4 funzioni di posizionamento: sincronizzazione acustico-magnetica, rilevamento acustico puro, magnetico puro e di tensione a passo A.
3.4 modalità di prova selezionabili: Standard, Enhanced, Noise Reduction e Customized.
4.Tecnologia di riduzione del rumore di fondo BNR con opzioni di filtraggio multiple e funzione mute.
5.Indicazione della deviazione di percorso per il routing del cavo guidato e la localizzazione del guasto.
6.Sensore di segnale di isolamento fisico a più strati con protezione impermeabile IP65.
7.Batteria al litio di grande capacità con 8 ore di standby e caricabatterie veloce inclusa.
8.Design compatto e leggero con intuitiva interfaccia uomo-macchina.
| Parametro |
Specificità |
| Filtro: tutto passaggio |
100 Hz ~ 1600 Hz |
| Filtro: basso passaggio |
100 Hz ~ 300 Hz |
| Filtro: alto passaggio |
160 Hz ~ 1600 Hz |
| Filtro: passaggio a banda |
200 Hz ~ 600 Hz |
| Guadagno di tensione acustico/magnetico/passo |
8 livelli regolabili ciascuna |
| Guadagno di produzione |
16 livelli (0 ~ 112 dB) |
| Impedanza di uscita |
350Ω |
| Accuratezza del posizionamento acustico-magnetico |
≤ 0,1 m |
| Precisione di posizionamento della tensione passo |
≤ 0,5 m |
| Accuratezza dell'identificazione del percorso |
≤ 0,5 m |
| BNR Riduzione del rumore |
Sì (riduzione del rumore di fondo + silenzio) |
| Visualizzazione |
LCD touch ad alta luminosità da 5 pollici |
| Fornitore di energia |
4 x 18650 batterie standard al litio |
| Tempo di attesa |
Più di 8 ore |
| Temperatura ambiente |
-25 ~ 65°C; umidità: ≤ 90% |
1Sincronizzazione acustico-magnetica (AMS)
Il metodo piu' preciso che combina rilevamento acustico ed elettromagnetico.il segnale acustico viene raccolto dalla sonda mentre il segnale elettromagnetico si propaga quasi istantaneamente. La differenza di tempo tra i due segnali determina la distanza esatta al guasto. Spostare il sensore per trovare il punto con la più piccola differenza di tempo il guasto è direttamente sotto.
2Metodo acustico puro.
Il sensore di vibrazione acustica converte il suono in segnali elettrici, amplificati e filtrati.Il punto con la maggiore intensità sonora viene identificato come punto di guasto attraverso il monitoraggio delle cuffie o la visualizzazione dell'intensità sonora.
3Metodo Magnetico Puro.
Determina il percorso del cavo e la posizione del guasto, utilizza una bobina di induzione per raccogliere i segnali di impulso dalla scarica ad alta tensione.La deviazione dal percorso del cavo è identificata da variazioni delle caratteristiche del segnale di impulso, che indica il punto di guasto.
4. Metodo di tensione in fase A
Per i guasti di terra nei cavi sepolti, viene applicata una tensione di prova tra il cavo e la terra, creando un campo elettrico distribuito.Il quadro A misura le differenze di potenziale tra due punti la differenza di potenziale diminuisce a zero direttamente sopra il punto di guasto e inverte la polarità oltre esso, consentendo una posizione precisa della falla di terra.
| Componente |
Descrizione |
| Indicatore di guasto del cavo (unità principale) |
LCD touch da 5 pollici con controllo completo |
| Sonde |
Compreso il sensore, la punta della sonda, tre artigli e la canna di collegamento |
| Foni d'ascolto |
per il monitoraggio del segnale acustico |
| Cavo di segnale a 7 nuclei |
Collegamento tra unità principale e sonda |
| Cornice A |
Per la prova del metodo di tensione a gradino |
| Cavo di connessione A-Frame |
Collegamento tra unità principale e telaio A |
| Pin di messa a terra |
Accessoio per telaio A |
| Caricabatterie |
Caricatore rapido per batterie al litio |
Servizio post-vendita:Garanzia di 12 mesi, supporto tecnico e manutenzione a vita.
Foto in loco
Domande frequenti
D: Cosa fanno le modalità di rilevamento AMS, BNR e A-Frame?
AMS (Acoustic-Magnetic Synchronization) combina segnali acustici ed elettromagnetici per individuare con precisione i guasti di flashover.BNR (Riduzione del rumore di fondo) filtra il rumore ambientale in ambienti urbani o industrialiLa rilevazione della tensione a passo A-Frame individua i difetti della guaina/isolamento sui cavi direttamente sepolti misurando i gradienti di potenziale di terra.Insieme coprono l'intero spettro di scenari di individuazione di difetti del cavo.
D: Quanto è preciso il puntamento e quale profondità può rilevare?
La sincronizzazione acustico-magnetica raggiunge una precisione di 0,1 m, riducendo la zona di scavo a circa 30 cm di diametro.in genere raggiungono i 5-8 m per le falle di flashover standardI canali acustici e magnetici separati forniscono una verifica incrociata, assicurandoti di scavare una volta nella posizione giusta.
D: Cosa aggiunge l'interfaccia touch screen alle operazioni sul campo?
Lo schermo a contatto leggibile dalla luce solare fornisce un chiaro feedback visivo delle forme d'onda acustiche e dell'intensità del campo magnetico, consentendo il riconoscimento di modelli durante l'individuazione dei guasti.Gli operatori possono confermare visivamente il ritmo di scarica corrisponde al segnale acusticoL'interfaccia digitale memorizza anche i parametri di prova per la documentazione dei rapporti.
D: Come funziona il sistema in ambienti urbani rumorosi?
La tecnologia BNR filtra digitalmente il rumore di fondo proveniente dal traffico, dalle costruzioni e dalle attrezzature industriali.Per condizioni di rumore estremo, le cuffie con isolamento acustico attivo IP65 consentono agli operatori di concentrarsi su deboli suoni di scarica di guasti che altrimenti sarebbero mascherati dal rumore ambientale.
D: A che durata della batteria posso aspettarmi sul campo?
L'XHDD503E fornisce 8 ore di funzionamento continuo su una carica completa, sufficiente per un completo cambio di campo.Il compartimento della batteria sigillato IP65 protegge dall'ingresso di umidità durante un uso esteso all'aperto in condizioni umide.
D: Quale garanzia e supporto sono inclusi?
Garanzia standard di 12 mesi che copre i difetti di fabbricazione, con supporto tecnico a vita. CE e ISO certificato. Ogni unità include un manuale utente, cuffie, custodia e caricabatterie.Disponibile una formazione facoltativa in loco e piani di garanzia estesaLe richieste tecniche sono normalmente risposte entro 24 ore.
