Tracciatore digitale di cavi con misurazione della profondità e della corrente

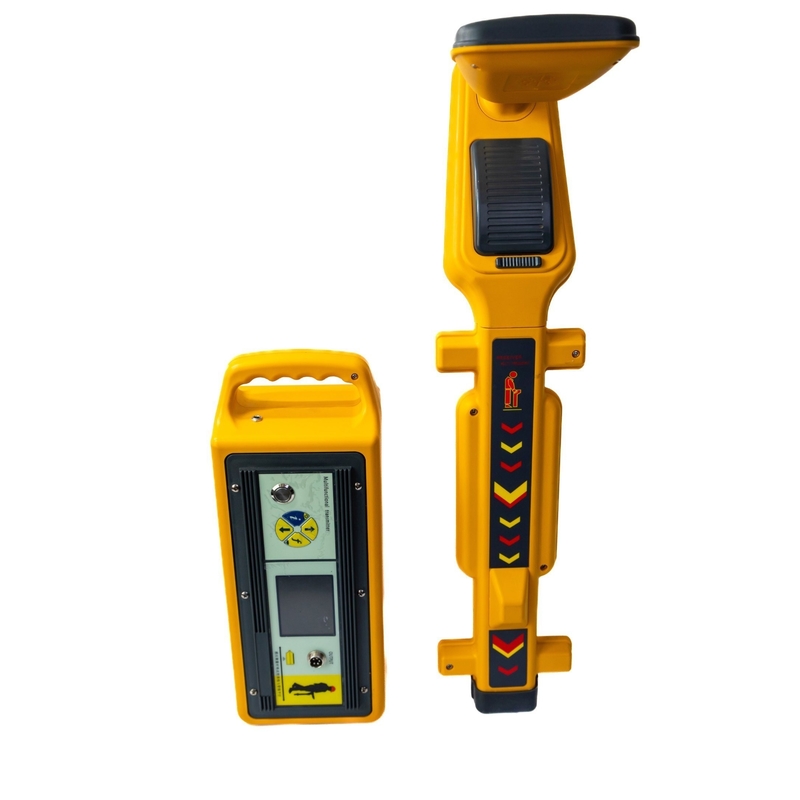

Il localizzatore di tubi per cavi XHGX507X utilizza segnali di campo elettromagnetico provenienti da cavi sotterranei per localizzare i cavi, fornendo letture di profondità e corrente per un accurato rilevamento dei cavi.

Questo dispositivo è conforme alla parte 15 delle norme della FCC degli Stati Uniti e alle disposizioni della direttiva europea 1999/5/CE.

• Capacità di ricerca del percorso del cavo sia per i cavi elettrici attivi sia per quelli non attivi
• Funzioni di indicazione della direzione e della fase correnti per una maggiore precisione nella determinazione del percorso
• Determinazione della profondità del cavo sepolto
• Trasmettitore con opzioni di frequenza multiple (577Hz a 133kHz)
• Funzione dell'ommetro per la prova dei valori della resistenza continua esterna
• Visualizzazione digitale della forza del segnale con rappresentazione grafica
• Frecce sinistra/destra per indicare la posizione esatta del condotto
• Compasso per l'indicazione della direzione del condotto
• Visualizzazione in tempo reale della profondità e della corrente del condotto
• Sistema di comando vocale per ridurre la stanchezza dell'operatore

Il trasmettitore funge da fonte di segnale per questo sistema, con funzionalità complete, alta intelligenza e semplice funzionamento.

• Frequenza di uscita corrente
• Livello di potenza di uscita (basso, medio, alto, pieno)
• Modalità di funzionamento (connessione diretta, accoppiamento, induzione)
• Valore di corrente del circuito (0-999 mA)
• Valore dell'impedenza del circuito (00001-20000 ohm)
• Stato di potenza della batteria
• Indicatore di stabilità (cerchio di rotolamento)

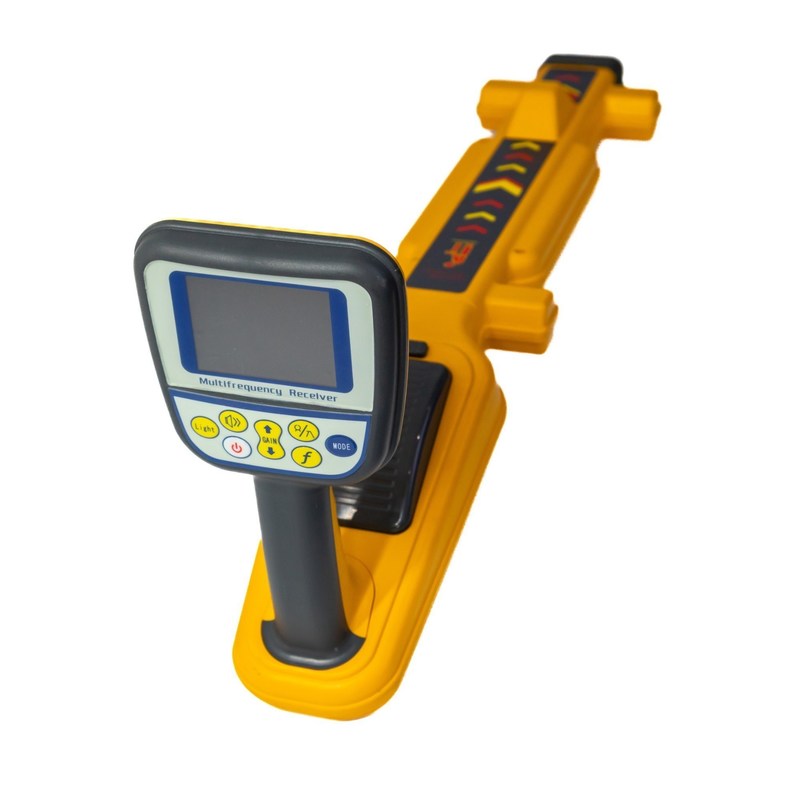

• Frequenza di ricezione corrente (iniziale 577 Hz)
• Display della griglia della forza del segnale
• Indicatore di intensità del segnale a tre cifre (00.0-99.9)
• Compasso a colori per la direzione del condotto
• Misurazioni di profondità e corrente
• Guadagno del segnale (000-140 dB, regolato automaticamente)
• Indicatore di modalità del ricevitore
• Indicatore del livello della batteria
• Indicatore di controllo del volume
• Frecce sinistra/destra per la posizione del cavo
• Indicazione della direzione e della fase della corrente (frequenza SS)

• Metodo crest:Picchi stretti, picchi larghi, frecce larghe, picchi + valli
• Metodo del limite minimo:Per un posizionamento preciso quando non sono presenti cavi adiacenti
