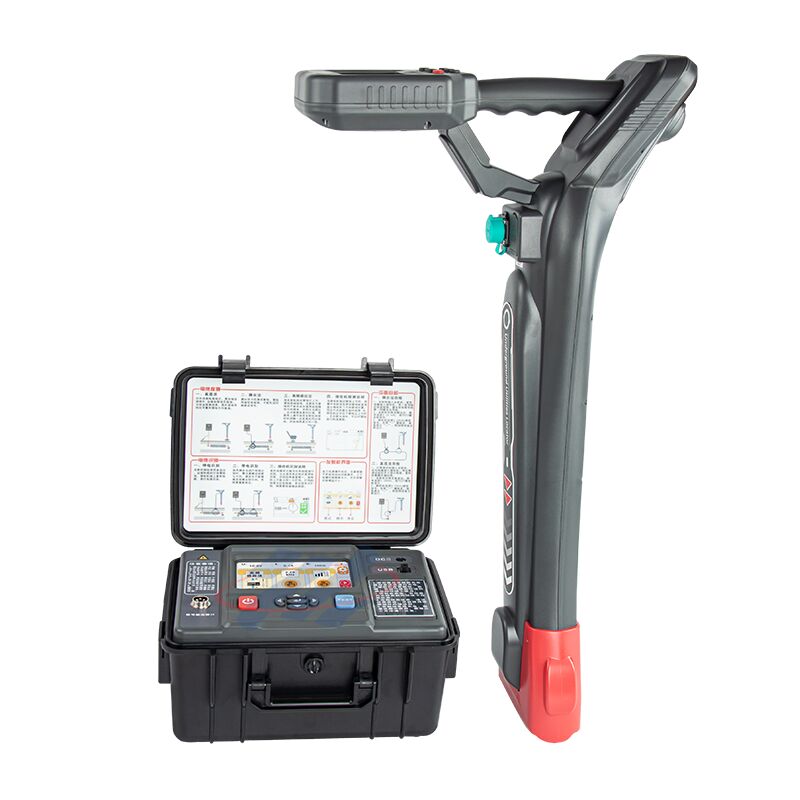

Questo localizzatore di cavi XHGX507X utilizza il segnale del campo elettromagnetico del cavo sotterraneo per localizzare il cavo e fornisce le letture di profondità e corrente, in modo da realizzare la funzione di rilevamento del cavo.
Il trasmettitore e il ricevitore di questo dispositivo sono conformi alla Parte 15 delle norme FCC degli Stati Uniti, questa apparecchiatura è conforme alle disposizioni pertinenti della Direttiva Europea 1999/5/CE.Caratteristiche:
Questo dispositivo può essere utilizzato per la ricerca del percorso del cavo, l'identificazione di cavi non alimentati e alimentati
Supporta le funzioni di indicazione della direzione e della fase della corrente e dispone di una tecnologia unica che può visualizzare la direzione e la fase della corrente del segnale di tracciamento, migliorando efficacemente l'accuratezza del percorso di ricerca.
Allo stesso tempo, può anche rilevare la profondità di interramento del cavo.
Trasmettitore con più opzioni di frequenza, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, modalità multi-frequenza.
Funzione con ohmmetro per testare il valore di resistenza continua esterna della corrente.
Visualizzazione digitale dell'intensità del segnale
Frecce sinistra e destra indicano la posizione della tubazione
Frequenza di lavoro
Visualizzazione grafica dell'intensità del segnale
Modalità operativa
Alimentazione a batteria
La bussola indica la direzione della tubazione
Visualizzazione in tempo reale della profondità e della corrente della tubazione
Pannello strumenti del trasmettitore e introduzione delle funzioniIl trasmettitore è una sorgente di segnale in grado di emettere potenza sufficiente ed è uno dei nuclei di questo set di strumenti. Ha funzioni complete, alta intelligenza e funzionamento semplice.Introduzione al pannello
Nota: vedere l'immagine sopra
1. Tasto 2. Porta di uscita 3. Area di visualizzazione LCD 4. Tasto composto di frequenza 5. Regolazione della potenza
tasto composto
6. Tasto composto del menu 7. Porta di ricarica
Introduzione alla funzione
1. Tasto interruttore: questo interruttore è un interruttore autobloccante; premerlo per accendere l'alimentazione, il trasmettitore è in stato di funzionamento; rilasciarlo per scollegare l'alimentazione, il trasmettitore è in stato di spegnimento.
2. Porta di uscita: questa porta è una presa aeronautica dedicata multi-core; viene utilizzata per modificare la modalità di uscita del segnale. Il collegamento della linea di collegamento diretto è la modalità di collegamento diretto; l'inserimento del collegamento della pinza di accoppiamento è la modalità di accoppiamento; non collegare la linea è la modalità di induzione.
3. Area di visualizzazione a cristalli liquidi: visualizza le informazioni di base richieste.
4. Tasto frequenza: questo tasto è un interruttore morbido a impulsi; la frequenza del segnale di uscita può essere modificata ogni volta che viene premuto; l'accensione iniziale è 577Hz. Inizialmente 8KHz in modalità di rilevamento. Nell'interfaccia del menu di impostazione della frequenza, premere questo tasto per selezionare o annullare la frequenza coperta dalla barra luminosa; nell'impostazione della modalità multi-frequenza, premere questo tasto per scegliere di sostituire il canale di frequenza di uscita.
5. Tasto di alimentazione: questo tasto è un interruttore morbido a impulsi; la potenza di uscita può essere modificata una volta ogni volta che viene premuto e può essere selezionata da basso, medio, alto e pieno. Scorri il menu delle frequenze; nell'impostazione della modalità multi-frequenza, premere questo tasto per selezionare la frequenza di uscita.
6. Tasto menu: questo tasto è un interruttore morbido a impulsi; premere questo tasto per entrare ciclicamente nel menu di impostazione della frequenza, nella modalità di misurazione della resistenza e nell'impostazione della modalità multi-frequenza.
7. Porta di ricarica: questa porta è un supporto di ricarica Φ2.1; viene utilizzata per collegare un caricabatterie speciale per caricare la batteria.Contenuto di visualizzazione dell'interfaccia del trasmettitore
| Frequenza |
Visualizza la frequenza di uscita corrente |
| Potenza |
Visualizza la potenza di uscita corrente; può visualizzare rispettivamente basso, medio,
alto e pieno |
| Modalità |
Visualizza la modalità di funzionamento corrente; collegamento diretto, accoppiamento e induzione possono
essere visualizzati separatamente. |
| Corrente |
Visualizza il valore della corrente di loop corrente; la visualizzazione effettiva è 0-999 mA.
Impedenza: visualizza il valore dell'impedenza del loop corrente; la visualizzazione effettiva è
00001-20000 ohm. |
| Potenza |
Indica la potenza attuale della batteria; è rappresentata da un simbolo di batteria, tutto nero è
piena potenza e la sinistra è la visualizzazione della percentuale di potenza corrente. |
| Suggerimento di abbinamento |
Quando il cerchio sotto l'immagine inizia a rotolare, significa che il trasmettitore è
funzionante in modo stabile. |
| Impostazione della frequenza |
577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, modalità multi-frequenza. |
Modalità di uscita del segnale - modalità di funzionamento del trasmettitoreIl trasmettitore può emettere diversi segnali CA, che possono essere applicati al cavo di destinazione in tre modi (collegamento diretto, accoppiamento, induzione). Per garantire una trasmissione affidabile del segnale sul cavo di destinazione, deve esserci un loop affidabile nella linea. Può essere un loop indiretto composto dal terreno, un loop capacitivo composto da una capacità distribuita formata tra un cavo sufficientemente lungo e il terreno o un loop diretto composto da punti di guasto in cortocircuito tra le linee. Circuiti diversi soddisfano test diversi.Breve introduzione al ricevitore

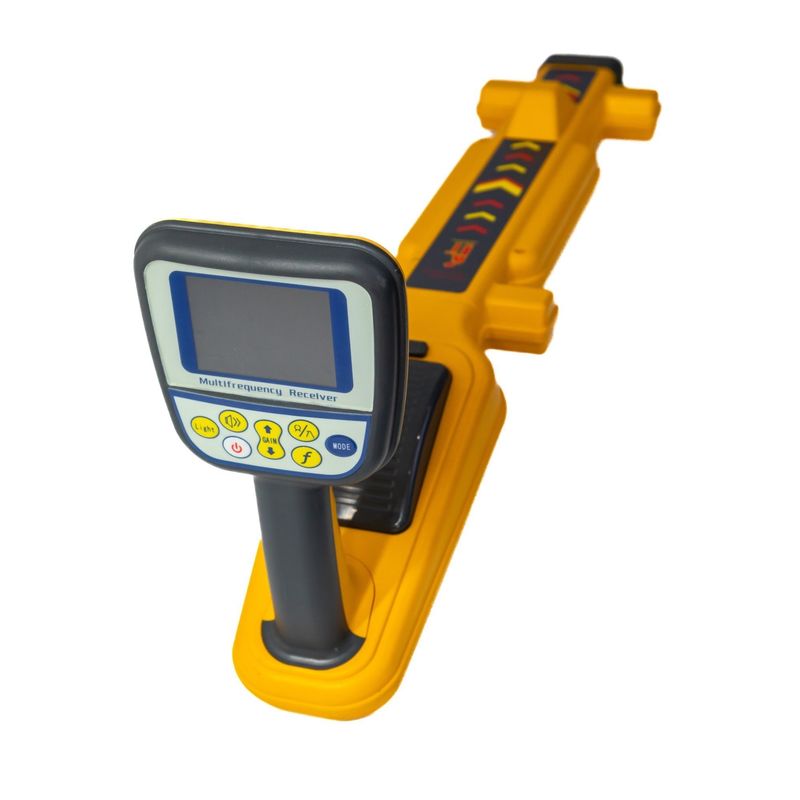

Pannello del ricevitore e introduzione delle funzioni
Un ricevitore è un'integrazione di un circuito di sistema in grado di ricevere un campo magnetico specifico e convertirlo in un segnale elettrico per visualizzarlo e richiedere all'operatore. È il secondo nucleo di questo set di strumenti. È completamente funzionale, altamente intelligente, portatile, leggero e facile da usare.
Introduzione alla funzione di visualizzazione dell'interfaccia
Interfaccia della modalità freccia a picco ampio del ricevitore
Frequenza: Visualizza il valore della frequenza di ricezione corrente; il valore iniziale è 577Hz all'accensione.
Griglia: L'intensità del segnale è indicata dalla lunghezza della griglia; la griglia si sposta da entrambi i lati al centro e il segnale è troppo forte o fuori intervallo quando la griglia è piena.
Tre cifre: l'intensità del segnale è indicata dalla dimensione del numero; l'intervallo valido è 00.0-99.9, quando viene visualizzato 99.9, il segnale è troppo forte o fuori intervallo.
Bussola a colori: indica la direzione della tubazione.
Profondità e corrente: Indica la profondità misurata della tubazione sotterranea e la corrente sulla tubazione.
Guadagno: Indica l'ingrandimento del segnale attualmente elaborato dal ricevitore, con un intervallo dinamico di 000-140db; viene regolato automaticamente per impostazione predefinita. L'avvio iniziale è 60db.
Modalità: Indica il modo in cui il ricevitore riceve il segnale e visualizza picco stretto, picco ampio, valle, freccia a picco ampio, picco + valle e apparecchiature esterne; l'accensione iniziale è picco ampio. I dispositivi esterni vengono riconosciuti automaticamente.
Livello batteria: Indica il livello attuale della batteria; è indicato dal simbolo della batteria.
Volume: Indica lo stato di funzionamento corrente del cicalino, rappresentato dal simbolo del clacson più una linea, una linea è bassa intensità, due linee sono media intensità, tre linee sono alta intensità e una croce è per spegnere il cicalino. L'accensione iniziale è per spegnere il cicalino.
Frecce sinistra e destra: Le frecce appaiono automaticamente fuori dal cavo per indicare la posizione del cavo; due frecce appaiono sopra il cavo.
Direzione della corrente: Quando si utilizza la frequenza SS, questa funzione può visualizzare la direzione della corrente del segnale per assistere l'operatore nella ricerca del percorso.
Indicazione di fase: Quando si utilizza la frequenza SS, il ricevitore visualizzerà la fase del segnale. Premere a lungo il tasto frequenza per cancellare la fase.
Caratteristiche del ricevitore
1) Posizionamento del cavo: selezionare il metodo della cresta d'onda e utilizzare il posizionamento dell'antenna parallela per tracciare rapidamente il cavo di destinazione. Quando si trova sopra il cavo, il segnale è il più grande e i due lati sono ridotti. Scegliere il metodo della valle e utilizzare l'antenna verticale per il posizionamento. Quando non ci sono cavi adiacenti e fonti di interferenza, il posizionamento è più preciso e affidabile. Quando il ricevitore si trova sopra il cavo, il segnale è il più piccolo e il segnale su entrambi i lati è grande.
2) Misurazione della profondità: in modalità di collegamento diretto, la profondità viene misurata direttamente. Posizionare il ricevitore direttamente sopra la tubazione e mantenere il corpo dello strumento fermo quando la direzione indicata dalla bussola punta dritto in avanti e il valore di rilevamento in tempo reale viene visualizzato nell'angolo in alto a sinistra.
prompt vocale
Una grande caratteristica di questo strumento è che ha un prompt vocale, che può ridurre l'affaticamento degli occhi dell'operatore quando si lavora a lungo e rendere il lavoro di rilevamento più semplice e chiaro. Il volume del suono emesso dal ricevitore è proporzionale all'intensità del segnale ricevuto. In guadagno unitario, quando il suono dal ricevitore è forte e rapido, significa che il segnale ricevuto è forte e, viceversa, significa che il
segnale ricevuto è debole. Quando il ricevitore è nel metodo della cresta, il suono è più forte e acuto proprio sopra il cavo e il suono è piccolo e rado su entrambi i lati. Quando il ricevitore è nel metodo della valle, il suono è il più piccolo e più rado proprio sopra la tubazione e il suono è forte e stretto su entrambi i lati.Modalità di funzionamento del ricevitore
principio di funzionamento
Quando un segnale viene applicato al cavo, c'è una corrente sul cavo e la corrente genera un campo magnetico che si irradia attorno al cavo. La frequenza del campo magnetico è coerente con la frequenza del segnale applicato. La forza è il cavo come centro del cerchio e l'irradiazione è diminuita e la direzione è la direzione tangente di un certo punto sul cerchio di irradiazione.
Il ricevitore riceve il segnale del campo magnetico o il segnale del campo elettrico disperso irradiato dal cavo attraverso l'antenna interna o il dispositivo di ingresso esterno e può essere elaborato in due diverse modalità di funzionamento e la variazione dell'intensità del segnale viene richiesta all'operatore.
Modalità di ricezione del segnale - modalità di funzionamento del ricevitore
Metodo della cresta (picchi stretti, picchi ampi, frecce ampie, picchi + valli)
Metodo della valle (valle)Lista di imballaggio
