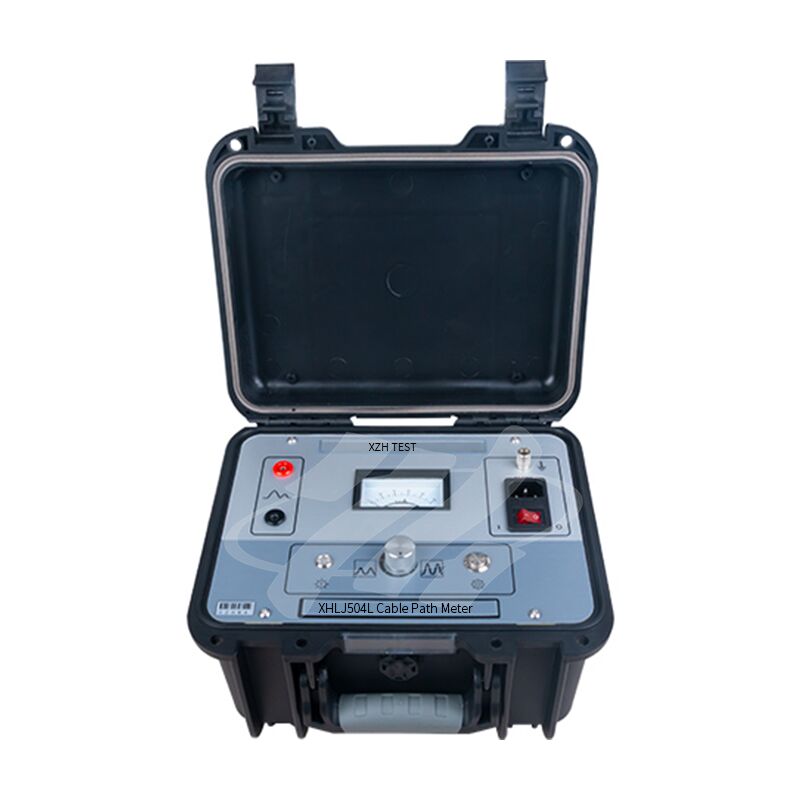

Il XHLJ504Tracciatore di percorso del cavo (locator di tubi di cavo)è composto da un generatore di segnali (trasmettitore) di alta potenza e da un ricevitore necessari per rilevare i percorsi dei cavi sepolti.
Il principio di base del misuratore di percorso del cavo è quello di utilizzare un generatore di segnali di percorso (ossia l'host di trasmissione del segnale del misuratore di percorso) per inserire un segnale di impulso di percorso nel cavo sottoposto a prova,generando così onde elettromagneticheDopo l'elaborazione, l'uscita viene inviata all'auricolare e al contatore.
Questo tracciatore di percorso del cavo giudica il percorso e la profondità del cavo secondo i picchi sonori, le valli sonore e il grado di deflessione del contatore del puntatore nell'auricolare.
Funzionalità multifunzione
Il ricevitore di percorso del cavo è utilizzato in connessione con sonde e cuffie, ecc., e può essere utilizzato come indicatore di errore del cavo.
Componenti principali

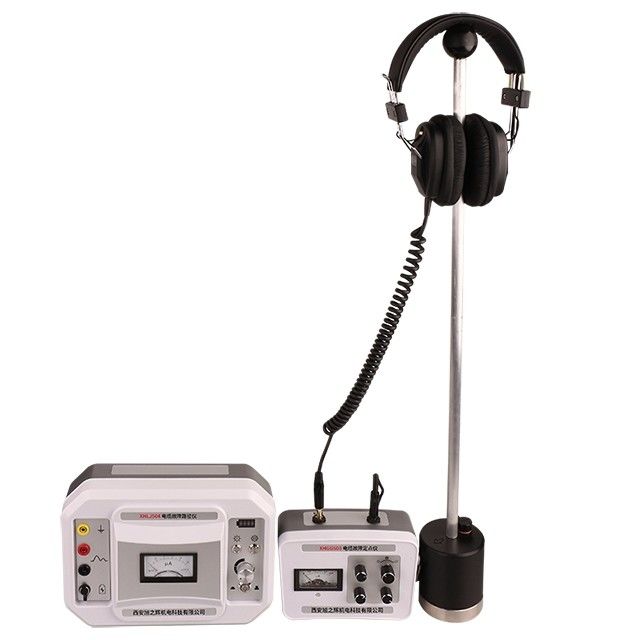

Questo localizzatore di tubi di cavi è composto principalmente da trasmettitore e ricevitore, le due parti sono mostrate come di seguito.
Parametri tecnici
Trasmettitore
| Segnale di uscita |
15 kHz intermittente |
| Potenza di uscita |
100 W |
| corrente di uscita |
02A |
| Potenza di lavoro |
220V (1±10%) 50Hz (1±5%); |
Ricevitore
| Ingrandimento |
500, 000 volte |
| Precisione di rilevamento |
± 0,2 m |
| Impedanza di uscita |
350Ω |
| Fornitura di energia di funzionamento |
due batterie standard da 9 V |
| Corrente quiescente |
< 10 mA |
Caratteristiche del prodotto
1Utilizzando il tradizionale principio di induzione elettromagnetica, forte capacità anti-interferenza.
2. Con le funzioni di protezione da sovra-corrente e cortocircuito, è sicuro e affidabile.
3. Alta potenza di uscita, non limitata dalla lunghezza del cavo, circuito aperto può anche trovare un percorso.
4L'uscita è regolabile senza passaggio, adatta a vari siti di prova, con una forte adattabilità.
5Maggiorazione super forte, profondità di rilevamento superiore a 10 metri.
6Progettazione a basso consumo energetico, corrente quieta inferiore a 10 mA.
7La progettazione del contatore analogico, la forza del segnale e la tendenza sono chiare a colpo d'occhio.
8. Il livello zero può essere regolato arbitrariamente, che è adatto per tutti i tipi di scene forti e deboli.
In locoprova del percorso del cavo...diagramma di indicazione
Disegno del filo di connessione per il rilevamento del percorso generale
Diagramma del cablaggio per il rilevamento della lunghezza super-lunga o della rottura del cavo
Diagramma di cablaggio speciale per il rilevamento del percorso
Provare la profondità del cavo
Quando si giudica la profondità sepolta del cavo, si può posizionare la sonda ad un angolo di 45 gradi con il terreno sulla posizione del cavo che è stato misurato,"spostarsi verso l'esterno" perpendicolare al percorso. Trova il punto sonoro più minore al centro della sonda, poi la distanza la sonda si muove è la profondità sepolta del cavo.si rimanda allo schema di posizionamento della sonda nella figura seguente.
Disegno schematico del posizionamento della sonda
Lista di imballaggio
