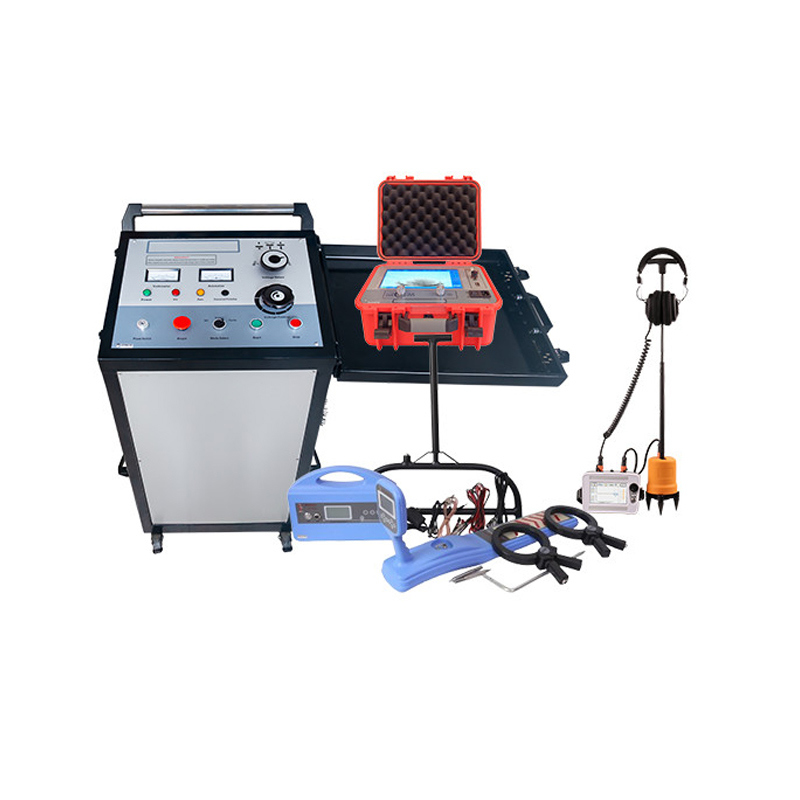

| Funzione del sistema |
|
1. Utilizzare corrente continua o impulsi ad alta tensione per far scoccare e scaricare il punto di guasto del cavo
2. Utilizzare il principio della riflessione dell'onda viaggiante per effettuare una misurazione approssimativa di tutti i tipi di guasti principali di isolamento del cavo
3. Utilizzare il metodo di sincronizzazione acustico-magnetica per effettuare una misurazione precisa di tutti i tipi di guasti principali di isolamento del cavo
|
| I,Alta generatore di impulsi ad alta tensione XHHV535-4T |
| Modalità di uscita |
CC, Singolo, Ciclo |
| Tensione di uscita |
0-8kV/0-16kV/0-32kV, tre tensioni commutabili |
| Condensatore integrato |
64μF/16μF/4μF |
| Energia di scarica |
2048J |
| Potenza di impatto |
2000VA |
| Frequenza di impulso |
Impulso automatico per circa 6 secondi, impulso manuale per qualsiasi tempo di controllo |
| Interruttore livelli di tensione di impulso |
Manuale |
| Tipo di regolazione della tensione |
Continuo |
| Indicazione |
Misurazione della tensione lato alta tensione, indicazione della tensione e della corrente di uscita in tempo reale |
| Interruttore modalità operative |
Manuale |
| Corrente di uscita continua |
60mA |
| Protezione di sicurezza |
Con funzione di protezione all'avvio zero, sicuro e affidabile |
| Scarico |
Design unico di misurazione ad alta tensione, nello stato di arresto, scaricherà automaticamente la capacità interna del dispositivo |
| Alimentazione di lavoro |
CA 220V±15% ,50Hz±2Hz |
| Test di tenuta in tensione CC |
Tensione di uscita regolabile e intervallo di indicazione 0-35Kv, intervallo di indicazione della corrente di uscita 0-20A |
| Corrente di bruciatura |
Condizionamento del guasto (bruciatura) con corrente fino a
60 mA @ 32 kV
|
| Sicurezza |
Protezione da sovratensione, sovracorrente, surriscaldamento.
Scarica automatica dopo il funzionamento
|
| Grado di protezione |
Non inferiore a IP54 |
| Dimensioni (mm) |
534L×444W×805H mm |
| Peso totale |
Non più di 120 kg |
| II,Localizzatore di guasti per cavi TDR XHGG502A |
| Metodo di prova |
Impulso a bassa tensione, corrente di impulso, tensione di impulso, impulso multiplo ARC |
| Frequenza di campionamento |
1MHz～400MHz |
| Uscita a impulsi |
Unipolare |
| Ampiezza dell'impulso |
300V |
| Larghezza dell'impulso |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| Ambito di misurazione |
≥120km |
| Intervallo di misurazione |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Risoluzione minima |
0.07m |
| Errore di misurazione |
≤±(0.5％×L+1m),L è la lunghezza del cavo |
| Guadagno del segnale |
0…100%, regolabile |
| Velocità di propagazione |
10…999.9m/µs |
| Impedenza di uscita |
Corrispondenza automatica |
| Attivazione |
Continuo automatico
|
| Condizioni di lavoro |
temperatura -25℃～+65℃, umidità relativa 85%, pressione atmosferica 750±30mmHg |
| III,Pinpointer per guasti del cavo XHDD503C |
| Modalità a punto fisso |
Modalità standard, modalità avanzata, modalità di riduzione del rumore, modalità personalizzata (ms, forma d'onda) |
| Metodo a punto fisso |
Metodo intelligente della differenza di tempo, metodo di ispezione elettromagnetica, metodo di misurazione acustica |
| Precisione di posizionamento |
Punto fisso: 0,1 m, Percorso: 0,1 m |
| Display |
TFT ultra-luminoso da 5 pollici, 800×480 a colori reali |
| lingua |
La lingua grafica è più intuitiva |
| Guadagno |
120dB, regolazione completamente automatica, può anche essere regolato manualmente |
| Gamma di frequenza |
100～1600Hz |
| Gamma dinamica |
0～112dB(16 marce) |
| Attivazione sincrona |
Attivazione sincrona completamente automatica acustica; attivazione sincrona completamente automatica del campo magnetico |
| Intervallo di rilevamento |
0.00～99.99ms,75mV～75V |
| Sonda |
Muto automatico, sonda intelligente in metallo completamente digitale |
| Cuffia |
Tecnologia di riduzione del rumore e anti-interferenza di livello militare da 600Ω |
| Alimentazione di lavoro |
4*18650 Batteria al litio standard |
| Orario di lavoro |
Più di 8 ore |
| Temperatura ambiente |
-25～65℃; umidità relativa: ≤90% |
| Peso |
Host 0,6 kg; Sensore 1,4 kg |
| Grado di impermeabilità |
IP65 |
| IV,Tester completo del percorso del cavo |
| Trasmettitore |
|
| Frequenza di uscita |
Bassa frequenza (815Hz), frequenza intermedia (8kHz), alta frequenza (33kHz), radiofrequenza (83kHz) |
| Potenza di uscita |
10W, quattro livelli di uscita: basso, medio, alto, pieno |
| Tensione di uscita |
150Vpp |
| Modalità di uscita |
Metodo di connessione diretta, metodo di accoppiamento, metodo di induzione |
| Display |
Modalità di uscita, frequenza, potenza di uscita, resistenza di loop, corrente di loop, capacità residua della batteria, allarme di tensione pericolosa, ecc. |
| Morsetto di accoppiamento |
Diametro interno di accoppiamento Φ150mm |
| Ricevitore |
|
| Modalità di lavoro |
Tracciamento, identificazione, Tensione a gradino |
| Frequenza di ricezione |
Bassa frequenza (815Hz), frequenza intermedia (8kHz), alta frequenza (33kHz), radiofrequenza (83kHz) |
| Display |
Profondità, corrente, frequenza, modalità, guadagno, intensità del segnale, data, ora, ecc. |
| Profondità di rilevamento |
≥10m |
| V Cavi di prova |
| (Nota: a causa dell'esistenza di alta tensione a 35kV, vengono realizzati cavi speciali ad alta tensione e devono essere tenuti lontani dal sito durante il funzionamento.) |
| Cavo di uscita ad alta tensione |
filo conduttore 2,5 mm2 rosso, tensione di tenuta 50kV CC, con strato di schermatura, diametro esterno 14 mm, lunghezza 10 metri, inclusa l'installazione di una grande bobina. |
| Cavo di terra |
messa a terra a 3 colonne - anima principale 16 mm2 colore trasparente, ramo 2,5 mm2, lunghezza 10 metri. Compresa l'installazione di una piccola bobina. |
