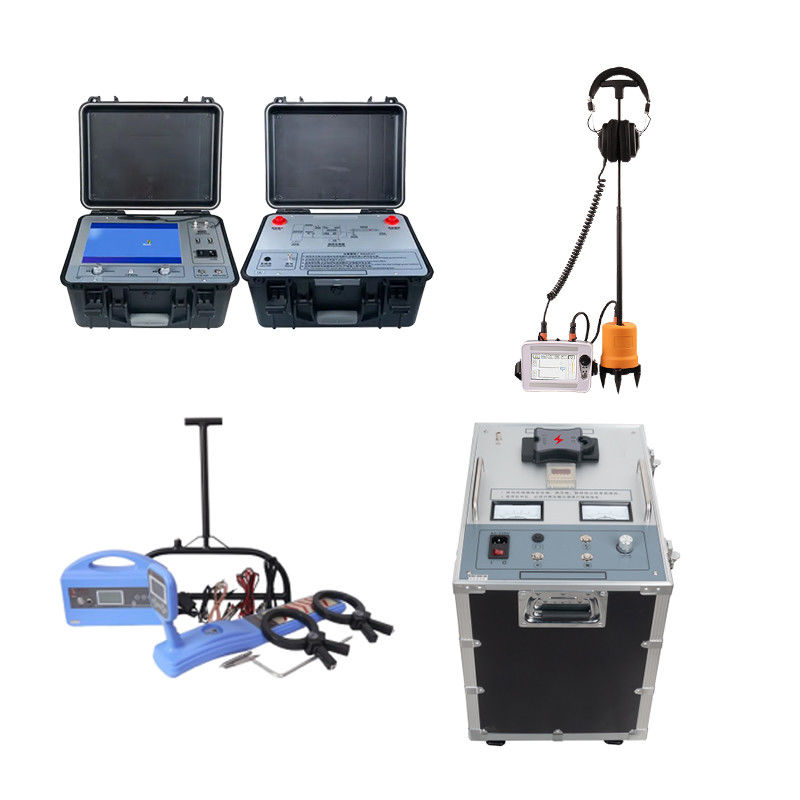

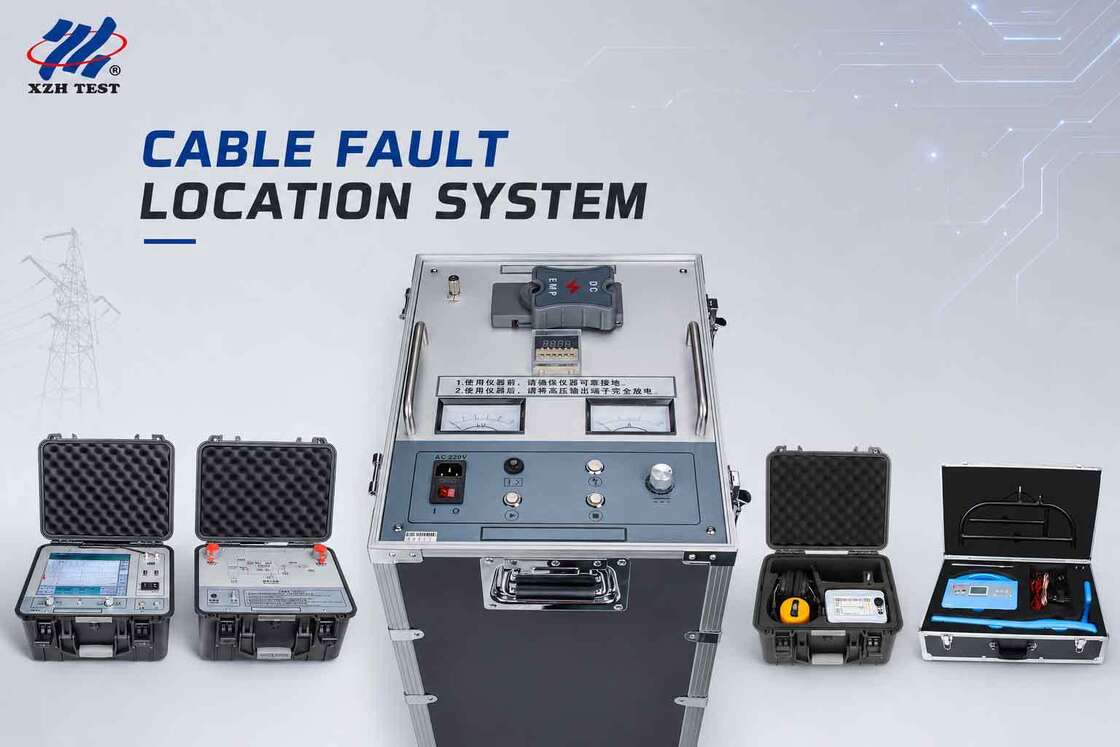

Sistema di localizzazione dei guasti dei cavi sotterranei

• Rilevare con precisione e rapidità il principale guasto di isolamento dei cavi di alimentazione; calibrare la lunghezza del cavo; rilevare con precisione la direzione e la profondità del cavo sepolto.
• Prova ¢prova del cavo con la corrente continua standard
• Trovare il difetto ∆Distanza su un cavo.
• Pin - Indicazione delle difetti del cavo a terra.
• Tracciando i cavi sotterranei.
• Selezionare un cavo da un fascio di cavi.

Pre-localizzazione del guasto del cavo

La determinazione della distanza della falla del cavo (in metri o piedi) dall'estremità di prova è definita come pre-localizzazione della falla del cavo.come precisione pre-localizzazione del guasto del cavo riduce il tempo necessario per la localizzazione del guasto finale rispetto al generatore di sovratensione convenzionale e il metodo indicatoLa pre-localizzazione utilizza metodi a bassa tensione come il riflettometro a dominio temporale (TDR) e metodi ad alta tensione come SIM, ARC, MIM, ICM/ICE e metodo di decadimento della tensione.

Introduzione

XHGG502Pre-locatore di guasti del cavoè uno strumento speciale per misurare e analizzare lo stato del cavo di alimentazione e la distanza di guasto.trattamento dei dati, visualizzazione grafica e analisi grafica per completare la misurazione della velocità del cavo, prova della lunghezza del cavo, prova della distanza di guasto del cavo.

Unità principale accoppiatore di impulsi (sampler di impulsi multipli)

Caratteristiche principali

• Il segnale riflesso inviato dall'accoppiatore d'impulso viene visualizzato automaticamente e la forma d'onda completa del circuito aperto del cavo viene visualizzata allo stesso tempo.
• calcolo e visualizzazione automatici della distanza di errore;
• Ha la funzione di memorizzare forme d'onda di prova massicce: le forme d'onda ottenute dalla prova sul campo possono essere convenientemente memorizzate nello strumento secondo l'ordine specificato,e può essere richiamato e osservato in qualsiasi momento;
• con un'interfaccia USB standard per stampante;
• Semplice funzionamento e elevata affidabilità.
• Fornitore di alimentazione della batteria al litio in polimero, in grado di testare il circuito aperto del cavo e il cortocircuito a bassa resistenza in un ambiente senza alimentazione.

Le modalità di lavoro di provaXHGG502 ARC pre-locatore di guasti del cavoIl metodo di pulsazione a bassa tensione, il metodo di flashover ad alta tensione e il metodo a pulsazione multipla.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableIn questo modo si ottiene un cortocircuito simile standard e chiaro durante l'arco di cortocircuito relativamente stabile al punto di guasto.

Alte tensioni di impulso diverse, lunghezze di cavo diverse, diverse distanze di guasto del cavo e il periodo e la durata di grandi oscillazioni cosseno sono molto diversi.La forma d'onda raccolta dal metodo dell'impulso secondario semplice è spesso disturbata dalla grande oscillazione cosseno a causa del tempo di ritardo della trasmissione insufficiente, e la forma d'onda è caotica e difficile da analizzare, che può essere assicurata solo regolando il tempo di lancio ritardato dell'impulso di prova o utilizzando un dispositivo di estensione dell'arco a media tensione,che aumenta la difficoltà di funzionamento e il peso e il costo dell'apparecchiaturaIl metodo a impulsi multipli supera queste difficoltà e semplifica notevolmente le procedure di prova.Otto serie di forme d'onda di prova sono ottenute dal processo flashover ad alta tensione di un impattoQuesto è anche il vantaggio del metodo a impulsi multipli rispetto al metodo a secondo impulso.

Mostra del sistema di funzionamento

Testando la distanza di guasto del cavo in modalità di prova flashover ad alta tensione, questo metodo di prova è adatto per rilevare vari guasti ad alta resistenza.Aggiustando la posizione delle due linee del cursore, la distanza di errore può essere determinata.

Testando la distanza di guasto del cavo in modalità di prova ARC (multi-shot), questo metodo di prova è adatto per rilevare vari guasti ad alta resistenza.come difetti del cavo a bassa resistenza e sommersi, il metodo a impulsi multipli è più facile da analizzare e può aiutare gli utenti a determinare rapidamente la distanza di guasto.

Per i guasti di circuito aperto (rottura) e cortocircuito a bassa resistenza, la distanza di guasto può essere facilmente misurata.

Parametri tecnici

Introduzione del pannello

1. Display:12schermo touchscreen da 0,1 pollici di livello industriale;
2. Comunicazione:interfaccia di uscita del segnale di impulso con il metodo a bassa tensione, interfaccia di campionamento con il metodo flashover ad alta tensione per la ricezione del segnale di ingresso;
3. Terminazione:terminale di messa a terra di sicurezza;
4. Indicatore di potenza:Indica la potenza interna della batteria, visualizzata in 4 griglie;
5. USB-1:una capacità di accensione superiore a 50 W;
6. USB-2:una capacità di accensione superiore a 50 W;
7. Interruttore di alimentazione:posizione "I", utilizzare l'alimentazione AC 220V per alimentare il sistema;
8. L'ingranaggio “II” utilizza la batteria interna per alimentare il sistema; quando la presa “power” è collegata all'alimentazione AC 220V, carica anche la batteria contemporaneamente;
9. marcia "O", spegnere l'alimentazione del sistema;
10. presa di corrente:alimentazione di funzionamento dello strumento, porta di collegamento AC 220V;
11. Fuse:il luogo in cui è installato il fusibile del sistema di alimentazione AC 220V;
12. Autovalutazione:trasmettere segnali con impulsi multipli;
13. Attiva/spenta:accendere e spegnere la potenza di lavoro del computer industriale;
14. Amplitudine:regolare il pulsante di amplitudine quando si raccolgono le forme d'onda per modificare l'ampiezza delle forme d'onda raccolte;
15. Luce di indicazione:la luce indicatrice che riflette il metodo di ispezione;
16. Dislocazione:regolare il pulsante di spostamento quando si acquisiscono forme d'onda per modificare l'altezza di base delle forme d'onda acquisite;

Lista di imballaggio

Tracciamento del percorso del cavo, localizzazione, identificazione del cavo, riparazione e riprova

Tracciamento della rotta dei cavi

Spesso, individuare il difetto del cavo richiede più tempo in quanto il tracciamento del percorso del cavo sottoposto a prova (CUT) non è stato effettuato o il percorso del cavo è sconosciuto.Il percorso esatto del cavo è determinato utilizzando il metodo di induzione audio.

Nel metodo di induzione audio, al termine della prova viene iniettato nel CUT un segnale sinusoidale AC stabile ad alta frequenza proveniente da un generatore di frequenza audio,che completa il suo percorso attraverso la terra e disponibile su tutta la posa del cavoUna bobina di sensori di tracciamento di percorso parallela alla terra collegata a un ricevitore audio raccoglie i segnali,che viene visualizzato sul ricevitore sotto forma di grafici e sotto forma di suono catturato tramite cuffieIl segnale più forte viene ricevuto esattamente sopra il cavo e la forza del segnale si riduce se la bobina di ricerca si trova su entrambi i lati del cavo o lontano da esso.Il percorso del cavo è determinato trovando segnali audio massimi sul ricevitore audio e cuffie.

Descrizione

Il localizzatore di tubi di cavi sotterranei XHGX507 è utilizzato principalmente per la localizzazione di difetti del cavo, l'identificazione del cavo, il percorso del cavo e la misurazione della profondità.Può completare compiti che in passato potevano essere eseguiti solo da pochi strumenti.

Principio di funzionamento

Il localizzatore di tubi di cavi sotterranei è progettato sulla base del metodo di induzione elettromagnetica e dell'applicazione del principio di comunicazione.

1. Il segnale elettromagnetico è generato dal trasmettitore e il segnale viene trasmesso al cavo sotterraneo sottoposto a prova attraverso diversi metodi di connessione di trasmissione.
2. Dopo che il cavo sotterraneo induce il segnale elettromagnetico, una corrente indotta viene generata sul cavo e la corrente indotta si propaga lungo il cavo fino alla distanza.
3. Nel processo di propagazione della corrente, le onde elettromagnetiche vengono irradiate a terra attraverso il cavo sotterraneo.il segnale di onda elettromagnetica sarà ricevuto a terra sopra il cavo.
4. La posizione, la direzione e il difetto del cavo sotterraneo possono essere giudicati dalla variazione della forza del segnale ricevuto.

Caratteristiche

• Il grande schermo LCD mostra la forza del segnale e la barra, le frecce e le indicazioni vocali consentono all'operatore di giudicare facilmente la posizione sotterranea del cavo e il punto di guasto.Una persona può fare tutto..
• Disegno interamente digitale, schermo LCD a grande schermo chiaro e posizionamento affidabile
• Portatile e leggero, facile da trasportare
• Batteria ricaricabile integrata
• Ommetro integrato per misurare la resistenza del circuito del cavo
• Può essere utilizzato per rilevare guasti di isolamento fino a 2MΩ alla terra
• Con funzione di retroilluminazione per adattarsi al funzionamento notturno
• Ommetro integrato per misurare la resistenza del circuito del cavo
• Visualizzazione della profondità del cavo e della corrente

Componenti principali

Questo localizzatore di tubi di cavi è composto principalmente da trasmettitore e ricevitore, con accessori di due pinze, un telaio A e i necessari fili di connessione.

Parametri tecnici

Trasmettitore

Ricevitore

Lista di imballaggio

Caso di applicazione

Identificazione dei guasti del cavo

Sulla base della distanza approssimativa di errore calcolata dal Pre-locator e dell'area di errore sospettata contrassegnata utilizzando la procedura di tracciamento del percorso,la posizione esatta del guasto del cavo o l'individuazione del guasto è effettuata;.

Identificazione di difetti di resistenza elevata e di lampeggiamento

Per individuare resistenza elevata e guasti lampeggianti, viene applicata periodicamente una pressione HV sul cavo difettoso utilizzando un generatore di pressione,generando un rumore di colpo al punto di guasto e producendo un forte campo magnetico intorno al cavo. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesDato che i segnali acustici e magnetici vengono prodotti simultaneamente al punto di guasto, il punto di guasto esatto è situato con precisione, dove il ritardo di tempo tra loro è vicino a zero.Il campo magnetico aiuta anche l'utente a determinare la posizione del sensore e conseguente facile posizionamento.

Introduzione

Lo strumento di localizzazione del guasto del cavo utilizza il metodo di sincronizzazione acustica e magnetica per determinare il punto di guasto del cavo di alimentazione.Il flashover elettronico è generato dal generatore di scarica d'impatto, rilevato e amplificato dalla sonda corrispondente, e la posizione precisa del punto di guasto è determinata dal giudizio uditivo e visivo.È un dispositivo che completa il posizionamento preciso del punto di guasto del cavo all'interno dell'intervallo di misurazione approssimativo e raccoglie la differenza di tempo acustico e magneticoEsso integra la tecnologia di posizionamento, il test assistito dal percorso e altre tecnologie.fornire modalità di prova multiple e informazioni rapide ricche e diverse per completare in modo efficiente e accurato la localizzazione dei guasti del cavo.

Questo strumento a punto fisso è indicato per i guasti di bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per lampadari,e fili sepolti di vari materiali con diverse sezioni trasversali e supportiI parametri tecnici sono conformi a "GB/T 18268.1 Requisiti antiinterferenza per le apparecchiature di prova utilizzate in siti industriali".

Risponde ai requisiti standard per il fissaggio acustico e magnetico della norma "DL ¢T 849.2-2019 Condizioni tecniche generali per i tester speciali per apparecchiature elettriche Parte 2:Strumento di localizzazione dei guasti del cavo".

Caratteristiche

1. LCD a 5 pollici con alta luminosità a tocco garantisce la visibilità sotto la luce solare.
2. Adottare la tecnologia di posizionamento sincrono acustico e magnetico per calcolare automaticamente la differenza di tempo acustico e magnetico.
3. Il valore di guadagno e il valore di attivazione del segnale acustico e del segnale magnetico possono essere regolati manualmente per adattarsi a vari ambienti.
4. Ha una tecnologia di riduzione del rumore di fondo e può scegliere tra una varietà di metodi di filtraggio.
5. Dispone di funzioni di riduzione del rumore di fondo BNR e di riduzione del rumore muto.
6. Ha un'indicazione di deviazione da percorso.
7. Dotato di sensori di segnale di isolamento fisico a più strati, grado di impermeabilità IP65.
8. Batteria al litio di grande capacità, tempo di attesa lungo, dotata di caricabatterie veloce.
9. Piccolo e leggero, facile da usare e semplice interfaccia uomo-macchina.

Indicatori tecnici

Principio di funzionamento

Questo dispositivo utilizza il metodo di sincronizzazione acustica e magnetica per localizzare con precisione i guasti.Il suo principio si basa sul metodo tradizionale di determinazione del punto acustico e aggiunge il rilevamento e l'applicazione di segnali elettromagnetici.

Quando il generatore ad alta tensione esegue una scarica d'urto sul cavo difettoso, il suono generato dalla scarica al punto di guasto viene trasmesso a terra.Il segnale sonoro viene rilevato da una sonda ad alta sensibilità. Dopo l'amplificazione, un suono "pop" può essere sentito ascoltando con le cuffie.

La sonda integrata della sonda riceve il segnale del campo magnetico in tempo reale. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalContinuate a spostare la posizione del sensore per trovare il punto con la più piccola differenza di tempo acustico-magnetico, allora la posizione esatta del punto di guasto sarà sotto di esso.

Gli strumenti tradizionali di misurazione acustica utilizzano generalmente solo cuffie per monitorare,o sono integrati con lo swing del puntatore del contatore per identificare il suono di scarica al punto di guastoDato che il suono di scarica scompare in un istante e non è molto diverso dal rumore ambientale, spesso comporta grandi difficoltà per gli operatori poco esperti.Il metodo di sincronizzazione acustico-magnetica evita efficacemente i problemi di cui sopra del metodo di misurazione acustica tradizionale.

Lista di imballaggio

Introduzione del pannello di comando

1. Regolazione: premere il pulsante di regolazione per accedere all'interfaccia di regolazione e ruotare il pulsante di regolazione per impostare i parametri di regolazione;
2. Alimentazione: accendere e spegnere l'alimentazione del sistema. Quando si accende il sistema, è necessario premere e tenere premuto il pulsante di accensione per 3 o 4 secondi fino a quando non si sente un lungo suono "bip",poi puoi sollevare il pulsante· quando si spegne, è necessario premere e tenere premuto il pulsante di accensione per 3 o 4 secondi;
3. Display: display touch da 5 pollici.

1. Sensore: porta di connessione del sensore della sonda;
2. carica: porta di collegamento del caricabatterie;
3. Jack per cuffie dedicato.

Interfaccia e introduzione delle funzioni

L'interfaccia di funzionamento comprende un'area di visualizzazione della forma d'onda e un'area di regolazione dei parametri.

1. 1/2: impostazione del guadagno sonoro/impostazione del grilletto sonoro
2. 3/4: Impostazione del campo magnetico/impostazione del trigger del campo magnetico
3. 5: Indicazione della sonda
4. 6: filtraggio a tutti i passi
5. Filtraggio a basso passaggio
6. Filtro ad alto passaggio
7. Filtraggio a banda
8. 7- Impostazione muta.
9. 8. Impostazioni BNR
10. 9.Impostazione del volume
11. 10- Display di potenza.
12. 11.Intensità sonora: indicazione dell'intensità sonora e corrispondente visualizzazione numerica.
13. 12.Segnale elettromagnetico: inizializzazione completata, è possibile campionare il logo (lampo è giallo); silenziare o toccare il logo del sensore (lampo è bianco).
14. 13.Forza del campo magnetico: indicazione della forza del campo magnetico e corrispondente visualizzazione numerica.
15. 14.Quattro serie di display di dati di differenza di tempo acustica e magnetica, che mostrano la differenza di tempo acustica e magnetica per il riferimento dell'utente per migliorare la precisione del punto fisso.

Per individuare i difetti di resistenza elevata e di lampeggiamento, viene utilizzato un generatore di sovratensioni per applicare periodicamente sovratensioni di alta tensione nel cavo difettoso,che produce un suono di scossa al punto di guasto e un forte campo magnetico intorno al cavoQuesti segnali acustici e magnetici sono raccolti con l'aiuto di sensori (microfoni sensibili a terra) e visualizzati simultaneamente sul ricevitore di posizionamento sotto forma di grafica.e il segnale acustico può essere sentito attraverso le cuffiePoiché i segnali acustici e magnetici vengono generati nello stesso momento al punto di guasto, il punto di guasto esatto può essere individuato; il ritardo di tempo tra loro è vicino allo zero.Il campo magnetico può anche aiutare gli utenti a determinare la posizione del sensore, rendendo più facile individuare il punto di guasto.

Descrizione

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"È utilizzato principalmente per scariche d'impatto durante le prove di guasto di cavi con livelli di tensione di 35 kV e inferiori; può anche essere utilizzato per prove di tensione di resistenza a corrente continua di altre apparecchiature elettriche.

Questo dispositivo integra una sorgente ad alta tensione DC, un condensatore di accumulo di energia e un intervallo di sfera di scarica in uno.Questa apparecchiatura sostituisce completamente il tradizionale trasformatore di prova che pesa centinaia di chilogrammi, scatola di comando e condensatore di accumulo di energia d'impulso (generalmente un set di trasformatori da 5 kVA pesa più di 60 kg e la scatola di controllo più di 30 kg,e più di 20 kg di condensatori di immagazzinamento dell'energia d'impulso).

L'alimentazione adotta componenti elettronici ad alta tensione speciali ad alta precisione e stabilità e tecnologia ad alta tensione ad alta frequenza,che rende l'intera macchina semplice nella struttura e ultra leggero nel pesoIl generatore di impulsi adotta una progettazione e una modalità di funzionamento umanizzati, che sono sicuri e affidabili.e può anche funzionare normalmente quando l'alta tensione è corto circuito alla terraAttualmente è l'apparecchiatura ad alta tensione portatile a impatto CC più leggera e più user-friendly.

Parametri tecnici

Introduzione del pannello

1. Fornitura di corrente continua (DC):Quando la corrente continua resiste alla tensione, collegare la linea di uscita ad alta tensione.
2. Fabbricazione di apparecchiature per il controllo delle emissioni:Durante la scarica d'impulso, collegare la linea di uscita ad alta tensione.
3. Terreno di sicurezza:L'involucro dello strumento è a terra per impedire l'elettrificazione dello strumento o del personale.
4. Impostazione oraria:Impostare l'intervallo di tempo di scarica.
5. Voltmetro:Indicazione della tensione di uscita ad alta tensione, utilizzata per visualizzare il valore della tensione in tempo reale.
6. presa di corrente:Fornitura di alimentazione di lavoro dello strumento, AC 220V ± 10%/50Hz ± 1Hz.
7. Tenitore del tubo di sicurezza:La posizione di installazione del tubo di sicurezza nel sistema di alimentazione AC 220V.
8. Interruttore di alimentazione:"Posizione I" indica l'accensione della corrente AC 220V per alimentare il sistema;
9. "Giaiabilità 0" significa spegnere l'alimentazione AC 220V per alimentare il sistema.
10. Interruttore di protezione da sovraccarico:La pressione dello stato indica che la funzione di protezione da sovraccarico è stata avviata; quando rimbalza, indica che lo strumento ha attivato la protezione da sovraccarico.
11. Il pulsante di avvio/l'indicatore di posizione zero:
12. 1Quando la luce di indicazione della posizione zero è accesa (gialla), indica che si trova nella posizione zero.
13. 2Quando la luce di indicazione della posizione zero non è accesa, indica che non è nello stato di posizione zero.la luce di indicazione della posizione zero è accesa, e quindi premendo il pulsante di avvio può avviare l'uscita ad alta tensione.
14. Il pulsante di arresto/l'indicatore di alta tensione:Quando la prova è terminata o si verifica un'anomalia, premere questo pulsante per interrompere l'uscita ad alta tensione.La luce dell'indicatore di alta tensione accesa indica che l'uscita di alta tensione è stata attivata; la luce di indicazione dell'alta tensione è spenta, indicando che l'uscita dell'alta tensione è stata interrotta.
15. Manopola di regolazione della tensione:utilizzato per regolare la dimensione della tensione; regolare l'alta pressione di uscita in senso orario per aumentare da piccolo a grande, e in senso antiorario per diminuire da grande a piccolo.
16. Tasto di scarica:Nello stato di arresto ad alta tensione, premendo questo pulsante si può scaricare manualmente l'elettricità immagazzinata interna.
17. Ammeter:indicazione della corrente di misurazione a bassa tensione.

Lista di imballaggio

Contattateci se avete ulteriori domande e richieste!
