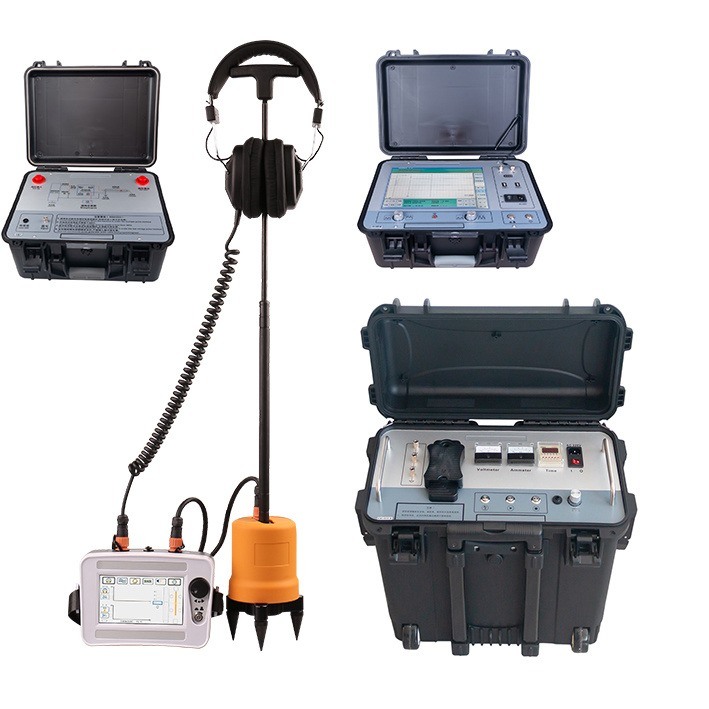

Rilevatore di guasti cavi 35KV con sincronizzazione acustico-magnetica

Introduzione
Lo strumento di posizione del guasto del cavo utilizza il metodo di sincronizzazione acustica e magnetica per determinare il punto di guasto del cavo di alimentazione. Il flashover elettronico è generato dal generatore di scarico dell'impatto, raccolto e amplificato dalla sonda corrispondente e la posizione precisa del punto di errore è determinata dal giudizio uditivo e visivo. È un dispositivo che completa il posizionamento preciso del punto di guasto del cavo all'interno dell'intervallo di misurazione approssimativa e raccoglie la differenza di tempo acustico e magnetico. Integra la tecnologia di posizionamento, i test assistiti dal percorso e altre tecnologie, fornendo più modalità di test e informazioni ricche e diverse per la posizione di guasto via cavo in modo efficiente e accurale.

1. Indicatori tecnici

Pannello operativo Introduzione

1 Regolazione: premere il pulsante di regolazione per immettere l'interfaccia di regolazione e ruotare il pulsante di regolazione per impostare i parametri di regolazione;

2 Alimentazione: attivare e spegnere l'alimentazione del sistema. Quando si accende il sistema, è necessario premere e tenere il pulsante di accensione per 3-4 secondi fino a quando non si sente un lungo suono "segnale acustico", quindi è possibile sollevare il pulsante; Quando si spegne, è necessario premere e tenere il pulsante di accensione per 3-4 secondi;

3 display: display touch da 5 pollici.

1 sensore: porta di connessione del sensore sonda;

2 ricarica: porta di connessione del caricabatterie;

3 jack per cuffie dedicate.

Lista imballaggio

Immagina la scena

Rilevare accuratamente e rapidamente il principale fallimento dell'isolamento dei cavi di potenza con livelli di tensione di 35kV e inferiori; calibrare la lunghezza del cavo; Testare approssimativamente la distanza di guasto del cavo

*I guasti del cavo di pre-locazione con il riflesso XHGG502 in base al metodo di riflessione dell'impulso a bassa tensione (TDR),

Metodo di flashover ad alta tensione (cioè ICE, decadimento), metodo di riflessione dell'impulso di riflessione ARC (Single Shot e Arc Multi-Shot) Pre-locazione del cavo: con il riflesso XHGG502 in base al metodo di riflessione dell'impulso a bassa tensione/ TDR a shot singolo/ multi-shot).

Esistono tre modalità di test di XHGG502, impulso a bassa tensione, flashover ad alta tensione, multi-shot arco.

L'immagine seguente mostra la distanza di guasto del cavo misurata utilizzando la modalità di test multi-shot ARC di XHGG502.

L'immagine seguente mostra la distanza di guasto del cavo misurata utilizzando la modalità di prova del flashover ad alta tensione di XHGG502

L'immagine seguente mostra la lunghezza del cavo o la distanza di guasto del circuito aperto del cavo misurata utilizzando la modalità di prova dell'impulso a bassa tensione di XHGG502. Quando si utilizza il metodo dell'impulso a bassa tensione, non è necessario collegare il generatore di impulsi ad alta tensione. Altri metodi di prova devono essere utilizzati in combinazione con un generatore di impulsi ad alta tensione.

                             Nuova versione Nuova versione

Il generatore di impulsi ad alta tensione XHV535-2L viene utilizzato principalmente per lo scarico delle scosse durante il test del guasto del cavo. Può anche essere utilizzato per il test di tensione di resistenza a CC di altre apparecchiature elettriche. Questo dispositivo integra la sorgente ad alta tensione CC, il condensatore di accumulo di energia, il gap di sfera di scarico, ecc. Questo dispositivo sostituisce completamente le tradizionali centinaia di chilogrammi di trasformatori di prova, le scatole di funzionamento e i condensatori di accumulo di energia a impulsi (generalmente un set di trasformatori da 5 kVA sono più di 60 chilogrammi, il controllo della scatola è più di 30 kg e il capitolo di conservazione dell'energia per impulsi è più di 20 kg). L'alimentatore adotta componenti elettronici ad alta tensione ad alta stabilità ad alta stabilità e tecnologia ad alta tensione ad alta frequenza, che rende l'intera macchina semplice nella struttura e nel peso ultra-luce. Al fine di conservare l'abitudine delle persone di utilizzare i trasformatori e le scatole di funzionamento per generare alta tensione DC, questo generatore di impulsi adotta la modalità di progettazione e funzionamento umanizzata, che è sicura e affidabile. Raggiungere davvero l'effetto di non essere danneggiato dall'impatto e anche il corto circuito di alta tensione a terra può funzionare normalmente. Attualmente è l'attrezzatura ad alta tensione DC ad alta tensione DC più leggera e user-friendly. È un prodotto ideale per il rilevamento dei guasti del cavo di alimentazione.

Caratteristiche del prodotto

★ Con funzione di protezione automatica sovrano, sovratensione e surriscaldante;

★ Con tensione di resistenza CC, funzione di scarico dell'impatto;

★ L'uscita dell'impulso ad alta tensione è uniforme e controllabile;

★ Funzione di protezione super cortocircuito, che può rendere l'uscita ad alta tensione direttamente a terra a terra;

★ Ha due metri di puntatore a doppio livello per 2,5 livelli per il display di corrente e tensione, il che è intuitivo e chiaro, ed è chiaro a colpo d'occhio se il punto di errore è completamente scaricato e il processo di scarico si riflette in tempo reale;

★ Misità di tensione laterale ad alta tensione

Dati tecnici

Introduzione del panel

1. Salita di sicurezza: il terreno del guscio dello strumento deve essere collegato in modo affidabile al suolo per impedire che il guscio dello strumento venga elettrificato o sciolato elettrico al personale.

2. Minote ad alta tensione: nota anche come coda ad alta tensione, deve essere messo a terra per evitare perdite e scarico ad alta tensione. Lo scarso contatto può causare il mancato aumento della tensione, la rottura ad alta tensione dei componenti interni dello strumento e gli incidenti di sicurezza causati da perdite o scarico all'interno dello strumento.

3. Grotte di campionamento: il terminale negativo del condensatore di accumulo di energia dell'impulso ha un'alta tensione e deve essere messo a terra in modo affidabile. Viene utilizzato per il campionamento quando la forma d'onda viene campionata sotto lo stato di flashover ad alta tensione del tester di guasto del cavo. (Senza campionamento del flashover ad alta tensione, è ancora necessaria una messa a terra affidabile).

4. Pulsante di scarico: premere questo pulsante per entrare in contatto con lo spazio della palla e scaricare manualmente. (La durata di ciascuna pressione del tasto non può superare 1s).

5. Pulsante di avvio ad alta tensione: quando la luce del pulsante di avvio è accesa, significa che l'uscita di tensione è in posizione zero. Quando la luce è accesa, il pulsante di avvio è valido. Se la luce del pulsante di avvio non è accesa dopo aver acceso l'interruttore di alimentazione, girare la manopola di regolazione della tensione in senso antiorario fino a quando la luce è accesa. Quando la luce del pulsante è accesa, premere questo pulsante per avviare il dispositivo e generare uscita ad alta tensione.

6. Pulsante di arresto ad alta tensione: quando il test è completato o si verifica un'anomalia, premere questo pulsante per tagliare l'uscita ad alta tensione, la luce ad alta tensione si spegne e la sfera di scarica interna smette di funzionare. Quando il tasto di arresto è acceso, significa che esiste un'uscita ad alta tensione e quando è spento, significa che non esiste un'uscita ad alta tensione.

7. Switch di protezione sovrano: quando viene premuto, significa che è iniziata la funzione di protezione eccessiva; Quando viene visualizzato, significa che lo strumento ha innescato la protezione eccessiva.

8. Regolazione della tensione: dopo aver acceso il dispositivo, è necessario prima girare la manopola CONTerclockwise fino all'estremità, premere il pulsante di avvio, quindi regolare in senso orario per aumentare l'alta tensione di uscita da piccole a grandi e regolare in senso antiorario per ridurre l'alta tensione di uscita da grandi a piccoli.

9. Interruttore di alimentazione: "I Gear" gira l'interruttore di alimentazione AC 220V e "0 Gear" spegne la potenza del sistema.

10. Il supporto per fusibili: il luogo in cui è installato il fusibile del sistema di alimentazione AC 220V.

11. Società di alimentazione: alimentazione di lavoro dello strumento, porta di connessione AC 220V.

12. Impostazione del tempo: impostare l'intervallo di tempo di scarico.

13. Amperometro: indicazione della corrente sul lato ad alta tensione.

14. Voltmetro: tensione di uscita ad alta tensione che indica il misuratore KV.

15. Uscita ad alta tensione (EMP): quando si colpisce la scarica, collegare la linea di uscita ad alta tensione.

16. Uscita ad alta tensione (DC): quando CC resiste alla tensione, collegare la linea di uscita ad alta tensione.

Lista imballaggio

Applicazione: posizione di guasto del cavo sotterraneo

Siamo un produttore professionista di attrezzature per il rilevamento dei guasti via cavo, possiamo personalizzare la soluzione tecnica speciale per te.

Benvenuto Contattaci per ulteriori informazioni.
