Punteggiatore di guasti di cavi robusto con riduzione del rumore BNR. XHDD503C+

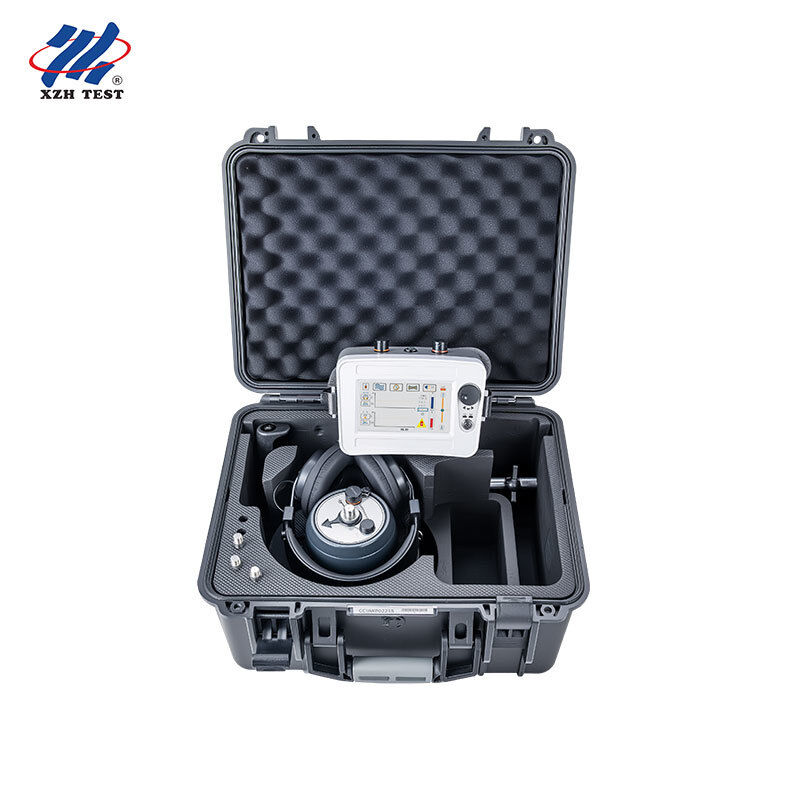

Visualizzazione del prodotto
L'XHDD503C+ è un indicatore di difetti acustico-magnetici di livello professionale progettato per le operazioni di campo in tutte le condizioni meteorologiche. Basato sulla piattaforma XHDD503C+,la variante Pro mette in risalto una resistenza al rumore superiore, maggiore resistenza della batteria e costruzione robusta per ambienti esterni difficili, tra cui siti minerari, piattaforme offshore e regioni climatiche estreme.
Dispone di un'avanzata riduzione del rumore di fondo BNR con soppressione del rumore muto, filtraggio a sovrapposizione di quinto ordine e quattro modalità di filtraggio selezionabili,la XHDD503C+ eccelle in ambienti ad alta interferenza in cui il rumore elettrico ambientale, vibrazioni del traffico e macchinari industriali comprometterebbero tipicamente la precisione delle misurazioni.La sonda interamente digitale con sensori di isolamento fisico a più strati garantisce prestazioni IP65 costanti in ambiente bagnato, polverose e ad alta umidità.
Conformità con DL/T 849.2-2019 e GB/T 18268.1, l'XHDD503C+ è la scelta preferita per gli equipaggi di manutenzione di servizi pubblici, gli elettricisti delle miniere, le squadre di segnalazione ferroviaria,e ingegneri di servizi sul campo industriali che richiedono un'accuratezza precisa affidabile con un minimo di tempi di fermo.
Caratteristiche chiave
- Riduzione avanzata del rumore di fondo BNR con soppressione del rumore muto per ambienti ad alta interferenza
- Posizionamento sincrono acustico-magnetico con calcolo automatico della differenza di tempo
- 1schermo LCD touchscreen da 0,5 pollici (480x850, 350 nits) leggibile alla luce solare
- Quattro modalità di filtraggio configurabili: passaggio completo, passaggio a banda, passaggio basso, passaggio alto
- Filtro di sovrapposizione di quinto ordine per la massima chiarezza del segnale in siti elettricamente rumorosi
- Controllo automatico e manuale del guadagno/detonatore per i canali acustici e magnetici
- Indicazione della deviazione da percorso e sistema di allarme del punto di guasto in avvicinamento
- Sonda completamente digitale, altamente sensibile e resistente al rumore con isolamento multilivello IP65
- durata della batteria estesa con capacità di ricarica rapida
- Caso robusto per l'estrazione mineraria, l'offshore e l'implementazione in climi estremi
Specifiche tecniche
| Metodo di posizionamento |
Sincronizzazione acustico-magnetica con elaborazione del segnale digitale |
| Accuratezza di rilevamento |
Posizione: ≤ 0,1 m; percorso: ≤ 0,5 m |
| Distanza di rilevamento |
00,00 - 99,99 ms |
| Riduzione del rumore |
BNR Riduzione del rumore di fondo + soppressione del rumore muto |
| Moduli di filtraggio |
Passaggio completo (100Hz-1600Hz), Passaggio di banda (200Hz-600Hz), Passaggio basso (100Hz-300Hz), Passaggio alto (160Hz-1600Hz) |
| Metodo di filtraggio |
Filtro di sovrapposizione di quinto ordine |
| Guadagno da canale |
8 livelli (suono e magnetismo); soglia di attivazione 0-99 livelli |
| Immissione del suono |
16 Guadagno di livello (0-112 dB), impedenza di 350Ω |
| Visualizzazione |
1LCD touchscreen da 0,5 pollici, 480x850, 350 nits |
| Classificazione di impermeabilità |
IP65 (sensori di isolamento fisico a più strati) |
| Fornitore di energia |
3.7V 3200mAh 18650 Batteria x4 |
| Tempo di attesa |
> 8 ore (pronte sul campo) |
| Temperatura di funzionamento |
-25°C a 65°C; RH ≤ 90% |
| Dimensioni della cassa |
428L x 350W x 230H mm |
| Peso totale |
70,5 kg |
| Unità principale |
190L x 75W x 135H mm, 0,82 kg |
| Sonde |
200 Dia. x 130 H mm, 2,2 kg |
| Rispetto |
DL/T 849.2-2019 / GB/T 18268.1 |
Domande frequenti
D1: Perché la riduzione del rumore BNR è essenziale per le operazioni professionali sul campo?
Il BNR (Riduzione del rumore di fondo) filtra attivamente le interferenze ambientali persistenti come il rumore del traffico, le vibrazioni dei macchinari industriali, il rumore del vento e il ronzio elettrico delle linee elettriche vicine.Combinato con soppressione del rumore muto, consente all'XHDD503C+ di isolare il "pop" distinto della scarica di guasto anche in ambienti in cui i puntatori standard non potrebbero produrre letture utilizzabili.
D2: L'XHDD503C+ può funzionare in modo affidabile in ambienti minerari?
Sì, l'XHDD503C+ è specificamente progettato per le applicazioni minerarie, il rivestimento IP65 protegge dalla polvere di carbone, dalle scorie minerali e dagli spruzzi d'acqua.Il cavo di sonda rinforzato e l'alloggiamento dell'unità principale resistente agli urti resistono alle vibrazioni e allo stress meccanico comuni nelle operazioni minerarie a cielo aperto e sotterraneeL'intervallo di temperatura di esercizio da -25°C a 65°C copre la maggior parte delle condizioni climatiche minerarie.
D3: L'XHDD503C+ è adatto per le prove di cavi offshore e marini?
I sensori di isolamento fisico a più strati e la classificazione di impermeabilità IP65 rendono l'XHDD503C+ adatto per piattaforme offshore, punti di atterraggio di cavi sottomarini di parchi eolici e test di cavi portuali.La tecnologia BNR è particolarmente utile in questi ambienti in cui l'azione delle onde, il rumore del generatore e le vibrazioni della struttura metallica creano continue interferenze di fondo.
D4: In che modo il filtraggio a sovrapposizione di quinto ordine differisce dal filtraggio standard?
Il filtraggio a sovrapposizione di quinto ordine applica cinque stadi di filtraggio a cascata al segnale acustico, fornendo un roll-off significativamente più ripido rispetto ai filtri più semplici di primo o secondo ordine.Questo significa una separazione più nitida tra il suono di scarica bersaglio e il rumore di fondo, che si traduce in misurazioni di differenza di tempo più pulite e calcoli più affidabili della distanza di guasto in ambienti industriali elettricamente rumorosi.
Q5: Qual è la quantità minima dell'ordine e il tempo di consegna?
La quantità minima di ordine è di 1 unità con consegna standard in 5-8 giorni lavorativi.Gli ordini in volume possono beneficiare di pianificazione di produzione prioritaria e prezzi scontatiContatta le vendite di XZH TEST per un preventivo personalizzato in base alle esigenze del tuo progetto.
Q6: Come funziona il sistema di allarme del punto di guasto in avvicinamento?
Quando l'operatore sposta la sonda lungo la rotta del cavo, lo strumento monitora continuamente i valori della differenza di tempo acustico-magnetica.il display indica che la sonda si avvicina al punto di guastoL'indicatore di deviazione del percorso mostra anche se la sonda si trova a sinistra o a destra della linea centrale del cavo, guidando l'allineamento preciso.
D7: Lo strumento può memorizzare ed esportare i dati di prova?
L'XHDD503C+ visualizza i quattro set di misurazione della differenza di tempo acustico-magnetica più recenti direttamente sul touchscreen per il confronto in tempo reale.Per esigenze estese di registrazione dei dati e generazione di rapporti, si prega di consultare XZH TEST sulle opzioni di accessori di gestione dei dati e software disponibili compatibili con la serie XHDD503C.
D8: Quali corsi di formazione o supporto tecnico sono forniti?
Sono inclusi manuali utente completi in inglese con procedure operative passo dopo passo.Immissione in servizio in loco, formazione in aula e programmi di dimostrazione sul campo possono essere organizzati per ordini di massa o accordi di partnership a lungo termine.
D9: Come funziona lo strumento a freddo o caldo estremo?
L'XHDD503C+ è indicato per il funzionamento continuo da -25°C a 65°C con umidità relativa fino al 90%.Per operazioni a temperatura inferiore a -25°C, si raccomanda un breve riscaldamento in una cabina riscaldata prima dell'impiego per ottimizzare la reattività del touchscreen e l'efficienza della batteria.
D10: Qual è la differenza tra XHDD503C+ e XHDD503C+?
L'XHDD503C+ si basa sullo standard XHDD503C+ con una migliore riduzione del rumore BNR, soppressione del rumore muto, un involucro robusto per ambienti estremi e un sistema di allarme del punto di guasto in avvicinamento.Entrambi i modelli condividono la stessa tecnologia di sincronizzazione acustico-magnetica, precisione di 0,1 m, classificazione IP65, modalità di filtraggio e specifiche di visualizzazione.scegliere lo standard per applicazioni di utilità generale e appaltatori.
