Sistema di localizzazione di guasti di cavi portatili a 35 kV e inferiori per cavi di alimentazione con difetti di isolamento principali

Name: Sistema di localizzazione di guasti di cavi portatili a 35 kV e inferiori per cavi di alimentazione con difetti di isolamento principali
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB+XHDD503E
Price: 15500 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH TEST
Certificazione:	CE ISO
Numero di modello:	XHHV535-4TSB+XHDD503E

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH TEST

Certificazione:

CE ISO

Numero di modello:

XHHV535-4TSB+XHDD503E

Nome del prodotto:

Impostazione della posizione del guasto del cavo

Tensione di impulso:

0-35kv

Pressione parziale ad alta pressione:

2.5

Potenza di scarico:

2048 J

Potere di impatto:

2000W

Energia:

Elettronico

Evidenziare:

High Light

Evidenziare:

Localizzatore portatile di guasti cavi da 35kV

rilevatore di guasti di isolamento del cavo di alimentazione

Sistema di localizzazione dei guasti dei cavi portatili

Trading Information

Quantità di ordine minimo:

1 set

Prezzo:

Negoziabile

Imballaggi particolari:

Imballaggi in legno

Tempi di consegna:

5-8 Work Days

Termini di pagamento:

T/T

Capacità di alimentazione:

2000 gruppi/anno

Descrizione di prodotto

Panoramica del prodotto

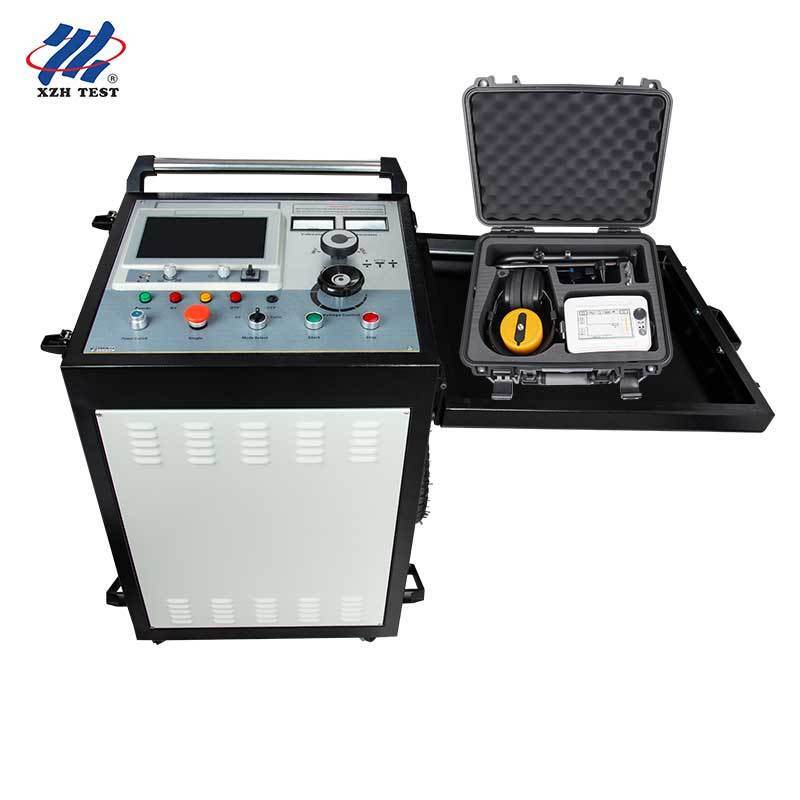

Il sistema portatile XZH TEST per la localizzazione guasti cavi da 35 kV e inferiori (modello XHHV535-4TSB + XHDD503E) è una soluzione diagnostica completamente integrata progettata per reti di cavi elettrici che operano a livelli di tensione fino a 35 kV. Il sistema combina un pre-localizzatore di guasti cavi TDR da 400 MHz con un avanzato puntatore di precisione a sincronizzazione acustico-magnetica e un generatore di impulsi ad alta tensione da 2048 J in una piattaforma di campo coordinata. Progettato per squadre di manutenzione di utility, appaltatori elettrici e team di assistenza industriale, copre l'intero flusso di lavoro di localizzazione guasti — dal test di isolamento e pre-localizzazione attraverso il puntamento preciso fino alla verifica post-riparazione — offrendo una risoluzione di pre-localizzazione di 0,07 m e un'accuratezza di puntamento finale ≤0,1 m su lunghezze di cavo di 120 km e oltre.

Configurazione del sistema

Nome prodotto	Modello	Quantità	Capacità chiave
Pre-localizzatore guasti cavi	XHHV535-4TSB integrato	1	TDR da 400 MHz + controller touchscreen, intervallo ≥120 km, batteria Li-ion da 10,4 Ah integrata
Generatore di impulsi ad alta tensione	XHHV535-4TSB	1	0–32 kV a 3 marce, energia di sovratensione 2048 J, sovratensione automatica/manuale, ≤120 kg
Puntatore di guasti cavi	XHDD503E	1	Sincronizzazione acustico-magnetica, accuratezza ≤0,1 m, guadagno a 16 livelli, con grado IP

Componenti del sistema

1. XHHV535-4TSB — Pre-localizzatore guasti cavi + generatore di impulsi HV

Controller TDR integrato e sorgente di energia di sovratensione da 2048 J

L'unità di controllo centrale integra un pre-localizzatore di guasti cavi TDR da 400 MHz con un generatore di impulsi ad alta tensione a 3 marce integrato in un unico pacchetto portatile. Il pre-localizzatore è dotato di un'interfaccia touchscreen, controllo centralizzato tramite microcontrollore a chip singolo e una batteria al litio da 10,4 Ah integrata che garantisce 5 ore di funzionamento sul campo. Un sistema di alimentazione isolato indipendente impedisce interferenze durante la scarica d'impulso. Il generatore di impulsi HV integrato eroga da 0 a 2048 J su tre livelli di tensione selezionabili (8 kV / 16 kV / 32 kV) con cicli di sovratensione automatici di 4 secondi e override manuale. Adatto per guasti a bassa resistenza, cortocircuito, circuito aperto, perdite ad alta resistenza e flashover su tutti i tipi di cavi fino a 35 kV.

Frequenza di campionamento: 1 MHz – 400 MHz
Intervallo di misurazione: ≥120 km (10 intervalli selezionabili)
Risoluzione minima: 0,07 m | Zona cieca: ≤10 m
Tensione di sovratensione: 0–8 kV / 0–16 kV / 0–32 kV (3 marce)
Energia di scarica: 2048 J | Potenza di sovratensione: 2 KVA
Batteria: 10,4 Ah Li-ion, ~2 h di carica, 5 h di autonomia
Peso: ≤120 kg | Temperatura: -20°C – +50°C

2. XHDD503E — Puntatore di guasti cavi

Sincronizzazione acustico-magnetica — Precisione ≤0,1 m

Puntatore digitale professionale che utilizza la sincronizzazione acustico-magnetica per una localizzazione precisa dei guasti. Quando il generatore di impulsi HV applica impulsi di sovratensione, il punto di guasto produce onde di vibrazione, onde sonore e onde elettromagnetiche tramite scarica di flashover. La sonda dedicata cattura questi segnali e l'unità host elabora in modo intelligente e visualizza la differenza di tempo acustico-magnetica in tempo reale. Dotato di quattro modalità di filtro selezionabili (passa tutto, passa basso, passa alto, passa banda) e guadagno di uscita a 16 livelli (0–112 dB), si adatta a diversi ambienti sul campo. L'operatore identifica la posizione esatta del guasto — ≤0,1 m direttamente sopra il cavo — attraverso una chiara guida visiva e audio.

Precisione di posizionamento: ≤0,1 m | Tensione di passo: ≤0,5 m | Percorso: ≤0,5 m
Modalità filtro: Passa tutto (100–1600 Hz), Passa basso (100–300 Hz), Passa alto (160–1600 Hz), Passa banda (200–600 Hz)
Guadagno di uscita: 16 livelli (0–112 dB) | Impedenza: 350 Ω
Regolazione canale: 8 livelli ciascuno per suono, magnetico e tensione
Batteria: 4×18650 al litio, >8 h di standby
Dimensioni: 428L×350W×230H mm | Peso: 7 kg
Temperatura: -25°C – +65°C | Umidità: ≤90%

Specifiche complete del sistema

Parametro	Specifiche
Modello di sistema	XHHV535-4TSB + XHDD503E
Frequenza di campionamento TDR	1 MHz – 400 MHz
Intervallo di pre-localizzazione	≥120 km
Risoluzione di pre-localizzazione	0,07 m (zona cieca ≤10 m)
Errore di misurazione	≤±(0,5%×L+1 m)
Precisione di puntamento	≤0,1 m
Tensione di sovratensione	0–8 kV / 0–16 kV / 0–32 kV (3 marce)
Energia di scarica	2.048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV)
Tensione del cavo target	Cavi di alimentazione da 35 kV e inferiori
Marca	XZH TEST
Origine	Cina
Certificazione	CE, ISO

Flusso di lavoro completo per la localizzazione dei guasti

Test di isolamento del cavo e caratterizzazione del guastoEseguire la misurazione iniziale della resistenza di isolamento per confermare la presenza del guasto e caratterizzare il tipo di guasto — bassa resistenza, alta resistenza, cortocircuito, circuito aperto o flashover.
Pre-localizzazione del guasto (TDR XHHV535-4TSB)Collegare il pre-localizzatore TDR integrato e selezionare il metodo di test ottimale in base alle caratteristiche del guasto. Utilizzare impulsi LV per guasti a bassa resistenza/aperti o flashover HV per guasti ad alta resistenza. La cattura automatica della forma d'onda identifica la distanza del guasto in pochi secondi nell'intervallo ≥120 km.
Generazione di impulsi di sovratensione (unità HV XHHV535-4TSB)Applicare impulsi di alta tensione periodici al livello di tensione selezionato per creare una scarica di flashover nel punto di guasto. Il ciclo automatico di 4 secondi garantisce una generazione costante di segnali acustici ed elettromagnetici per il puntatore.
Tracciamento e marcatura del percorso del cavoTracciare il percorso del cavo sulla superficie del terreno utilizzando il rilevamento del segnale elettromagnetico e marcare il percorso per guidare la fase di puntamento. Misurare la profondità di interramento nei punti chiave per la pianificazione dello scavo.
Puntamento preciso (XHDD503E)Percorrere il percorso del cavo segnato con il puntatore acustico-magnetico. Monitorare 4 display simultanei di differenza di tempo — il punto in cui il ritardo temporale acustico-magnetico si avvicina a zero si trova direttamente sopra il guasto, entro ≤0,1 m.
Riparazione e verifica del cavoScavare precisamente nel punto segnato, riparare il cavo e verificare il ripristino del servizio con un test di isolamento finale per confermare l'integrità operativa.

Domande frequenti

D1: Quali tipi di cavi e livelli di tensione può testare questo sistema?

Il sistema XHHV535-4TSB è progettato per cavi di alimentazione con tensione nominale di 35 kV e inferiori. Gestisce tutti i tipi di isolamento comuni tra cui XLPE, PILC ed EPR. La tensione di sovratensione a 3 marce (8/16/32 kV) consente agli operatori di adattare l'energia dell'impulso alla classe di tensione del cavo — tensione inferiore per cavi di distribuzione, uscita massima per linee di trasmissione da 35 kV — prevenendo lo stress dell'isolamento e garantendo un condizionamento affidabile del guasto.

D2: Come fa l'XHDD503E a raggiungere un'accuratezza di puntamento di ≤0,1 m?

L'XHDD503E utilizza la sincronizzazione acustico-magnetica — quando il generatore di sovratensione HV causa un flashover nel punto di guasto, le onde acustiche (vibrazione/suono) ed elettromagnetiche si propagano verso l'esterno a velocità diverse. Il sensore di terra del puntatore cattura entrambi i segnali contemporaneamente. L'host elabora i dati di differenza temporale e visualizza 4 letture in tempo reale. Man mano che l'operatore si avvicina direttamente sopra il guasto, la differenza temporale si avvicina a zero. Combinato con un guadagno a 16 livelli (0–112 dB) e 4 modalità di filtro selezionabili, questo metodo raggiunge un'accuratezza di ≤0,1 m anche in ambienti rumorosi.

D3: Questo sistema è veramente portatile per l'uso sul campo?

Sì. L'unità integrata XHHV535-4TSB pesa ≤120 kg con un fattore di forma compatto, rendendola trasportabile tramite camion leggero o furgone per squadre sul campo mobili. Il pre-localizzatore funziona con una batteria al litio da 10,4 Ah integrata (autonomia di 5 ore), quindi il test del cavo può iniziare immediatamente all'arrivo senza necessità di alimentazione di rete. Il puntatore XHDD503E pesa solo 7 kg con 4 batterie al litio da 18650 (>8 ore di standby), consentendo un lavoro di ispezione a terra prolungato. L'intero sistema può essere installato e operativo in pochi minuti da una piccola squadra.

D4: Quali formazione e supporto post-vendita vengono forniti?

XZH TEST fornisce manuali utente completi in lingua inglese con ogni sistema. La messa in servizio in loco e la formazione degli operatori possono essere organizzate su richiesta. Il supporto tecnico remoto tramite e-mail, videochiamata e telefono è incluso. Il nostro team di ingegneri è disponibile per assistere con indicazioni specifiche per l'applicazione, interpretazione delle forme d'onda e risoluzione dei problemi per massimizzare il ritorno sull'investimento.

D5: Quali sono i termini di consegna, imballaggio e acquisto?

Il tempo di consegna standard è di 5–8 giorni lavorativi dopo la conferma dell'ordine. Ogni componente del sistema è imballato in casse di legno rinforzate di grado export con imbottitura interna in schiuma per una spedizione internazionale sicura. La quantità minima d'ordine è di 1 set, con termini di pagamento T/T. La capacità di fornitura annuale è di 2.000 set, garantendo la disponibilità sia per acquisti individuali che per programmi di approvvigionamento su larga scala.

Imballaggio e consegna

Articolo	Dettaglio
Imballaggio	Casse di legno rinforzate con imbottitura interna in schiuma
Tempo di consegna	5 – 8 giorni lavorativi
Capacità di fornitura	2.000 set all'anno
Quantità minima d'ordine	1 set
Termini di pagamento	T/T
