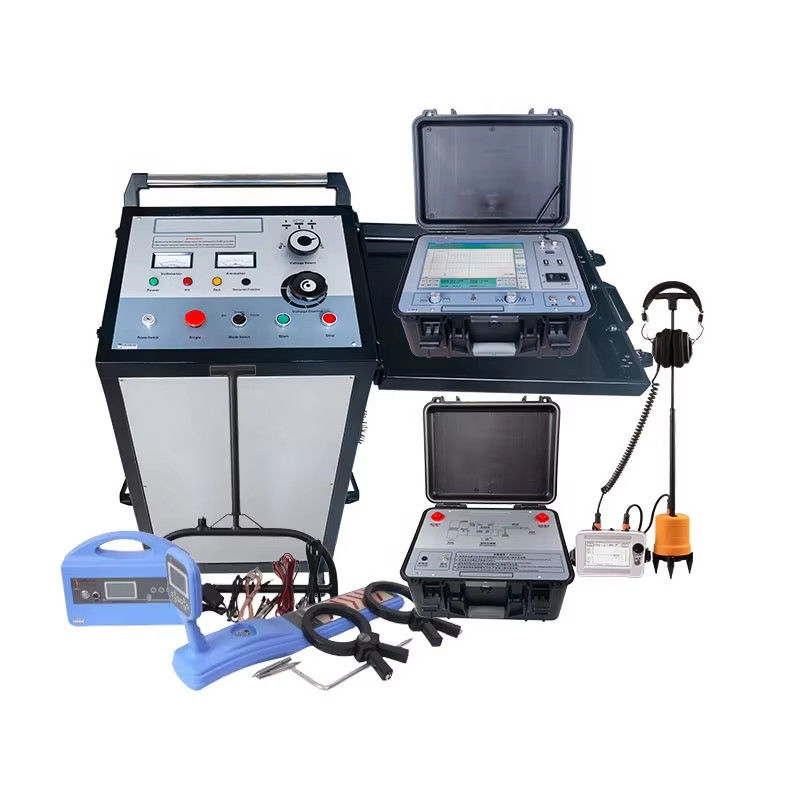

Sistema portatile di localizzazione guasti cavi XZH XHGG502+XHDD503D+XHGX507+XHHV535-4TS
Questo set di apparecchiature viene utilizzato per rilevare in modo accurato e rapido i guasti principali di isolamento dei cavi di alimentazione con livelli di tensione di 35KV e inferiori; calibrare la lunghezza del cavo; rilevare con precisione la direzione e la profondità di interramento del cavo.
★Pre-localizzazione del guasto del cavo: con il riflettometro XHGG502 basato sul metodo di riflessione a impulsi a bassa tensione (TDR) e il metodo di decadimento (flashover) ad alta tensione (DECAY), metodo di riflessione ad arco a impulsi multipli (ARC).
★Tracciamento del percorso del cavo, rilevamento della profondità di interramento: il localizzatore di cavi XHGX507 è un localizzatore completamente digitale con display chiaro e posizionamento affidabile. Istruzioni operative grafiche e indicazione sonora, che lo rendono il localizzatore di tubi più facile da usare disponibile oggi.
Alimentato a batteria ricaricabile, può anche visualizzare la profondità e la corrente del cavo.
507 è un tester multifunzionale per guasti cavi, che può essere utilizzato per la localizzazione dei guasti cavi, l'identificazione, il test completo del percorso e della profondità.
★Localizzazione precisa del guasto del cavo: XHDD503D utilizza il metodo di sincronizzazione acustico-magnetica, dotato di un generatore di sovratensione da 2048 J e un ricevitore di segnale digitale intelligente.
Il sistema portatile di localizzazione guasti cavi è configurato con il localizzatore di guasti cavi ARC rimovibile con luminosità ultra elevata, ampio schermo LCD da 12,1” con controllo touch, rendendo il processo di pre-localizzazione rapido, facile ed efficiente.
Il generatore di sovratensione ad alta tensione da 2048 J XHHV535-4TS è accompagnato da un interruttore dei livelli di sovratensione che consente di raggiungere la massima energia di impulso di sovratensione a 8, 16 e 32 kV.
Dispone di sistemi di garanzia della sicurezza dell'operatore e fornisce una soluzione tecnica affidabile e completa per i guasti dei cavi a bassa e media tensione.
|
Metodi di pre-localizzazione |
Metodo a impulsi a bassa tensione |
|
|
ARC (multi-shot) |
|
|
Metodo di flashover ad alta tensione: ICE (metodo della corrente a impulsi)DECAY (metodo di decadimento della tensione) |
|
Display |
Controllo computer industriale da 12,1 pollici, modalità di funzionamento touch |
|
Sistema |
Sistema operativo Windows, super gestione dei cavi, genera automaticamente rapporti di prova. |
|
Funzione |
Misurazione di velocità, resistenza, distanza |
|
Frequenza di campionamento dei dati |
60MHz, 120 MHz, 240MHz, 400MHz |
|
Ampiezza dell'impulso |
400Vpp |
|
Larghezza dell'impulso |
0,1uS e 2uS |
|
Distanza di misurazione |
≥68Km |
|
Risoluzione di lettura |
0,1 m |
|
Precisione del test |
＜0,5 m |
|
Scelta della lunghezza del cavo |
<1Km (short distance); <3Km (medium>3 Km (lunga distanza) (test ampiezza impulsi a bassa tensione: 400Vpp) |
|
Tensione di tenuta dell'accoppiatore di impulsi |
35kV CC |
|
Zona cieca del test |
No |
|
Memorizzazione dati |
Con la funzione di memorizzazione di enormi forme d'onda di test |
|
Alimentazione |
Batteria al litio ricaricabile integrata, può funzionare continuamente per più di 4 ore dopo essere stata completamente caricata. |
|
Comunicazione |
Con interfaccia USB per stampante standard |
|
Condizioni di lavoro |
Temperatura -25℃～+65℃, umidità relativa 85%, pressione atmosferica 750±30mmHg; |
|
Volume e peso |
Tester per guasti cavi 430×380×220mm-8kg;
Accoppiatore di impulsi 430×380×220mm-7kg. |
| -25℃-40℃, umidità 5-90%RH, altitudine <4500m. |
Display |
LCD a colori da 5 pollici, risoluzione 1024*600, con funzione touch |
| Sistema |
Le onde acustiche e magnetiche vengono visualizzate sullo schermo contemporaneamente e la differenza di tempo tra acustico e magnetico viene
calcolata automaticamente e il valore viene visualizzato. |
| Modalità di riduzione del rumore di fondo (BNR) |
filtra efficacemente il rumore di interferenza ambientale |
| Guadagno e trigger regolabili |
Il valore del guadagno (0-7) del segnale acustico e del segnale magnetico può essere regolato e la soglia di trigger (0-100) può essere
regolata manualmente, il che è più conveniente per il punto fisso |
| Canale audio |
Tutti i passaggi: 100Hz~1500Hz.
Passa basso: 100Hz~400Hz.
Passa alto: 150Hz~1500Hz.
Banda passante: 200Hz~600Hz. |
| Precisione del punto fisso |
0,1 m |
| Alimentazione |
Batteria agli ioni di litio ricaricabile, tempo di utilizzo continuo > 8 ore, caricabatterie: ingresso CA 220 V±10%, 50 Hz; uscita nominale 8,4 V, 1 A.
Tempo di ricarica: <6 ore |
| Volume e peso |
Custodia protettiva in PVC: 479X387X210, 7KG |
| Condizioni di utilizzo |
-25℃-40℃, umidità 5-90%RH, altitudine <4500m. |
| Tracciamento del percorso del cavo-XHGX507 |
Composizione principale |
Trasmettitore, ricevitore, morsetto di trasmissione, morsetto di ricezione, telaio a forma di A |
| Funzione |
Rileva la direzione e la profondità precise dei cavi sotterranei e individua circuiti aperti, cortocircuiti e guasti della guaina incavi (può trovare guasti di isolamento fino a 2 MΩ a terra) e identificare i cavi. Ohmetro integrato per misurare la resistenza dell'anello del cavo. |
| Alimentazione |
Sia il trasmettitore che il ricevitore con batteria ricaricabile da 8,4 V, non è necessaria l'alimentazione di rete durante il test |
| Display |
Localizzatore completamente digitale, display grafico, non sono necessarie cuffie durante il test, posizionamento affidabile. Con visualizzazione della profondità di interramento del cavo
visualizzazione della corrente. Con funzione di retroilluminazione per adattarsi al funzionamento notturno |
| Metodo di connessione della trasmissione del segnale del trasmettitore |
Metodo di connessione diretta, metodo di accoppiamento, metodo di induzione |
| Modalità di funzionamento del ricevitore |
metodo della valle (modalità valore zero), metodo della cresta (modalità picco), metodo della tensione a gradini e metodo della corrente a morsetto (telaio a forma di A) |
| Frequenza di funzionamento del trasmettitore |
bassa frequenza (815Hz), frequenza intermedia (8kHz), alta frequenza (33 kHz), radiofrequenza (83 kHz) |
| Frequenza di funzionamento del ricevitore |
bassa frequenza (815Hz), frequenza intermedia (8kHz), alta frequenza (33 kHz), radiofrequenza (83 kHz), 50Hz |
| Controllo del guadagno |
Regolazione manuale, gamma dinamica di 100db |
| Profondità massima di rilevamento |
5-8 metri |
| Temperatura di esercizio |
-10°C——+55°C |
| Protezione del trasmettitore |
Protezione automatica da sovracorrente e surriscaldamento |
| Peso e volume |
Custodia di protezione esterna: 720*435*210, 14KG |
| Generatore di sovratensione ad alta tensione XHHV535-4TS |
Livelli e intervalli di regolazione della tensione di sovratensioneLivello 1: 0-8KV |
Livello 2: 0-16KV
Livello 3: 0-32KV
Interruttore dei livelli di tensione di sovratensione |
| Manuale |
Tempo di impatto |
| Continuo |
Indicazione |
| Misurazione della tensione lato alta tensione, indicazione della tensione e della corrente di uscita in tempo reale |
Energia di sovratensione a ogni livello |
| Fino a 2048J |
Modalità operativa |
| Singolo trigger, ciclo (ogni 3-8 secondi scarica una volta, regolabile), CC (test di tenuta alla tensione) |
Interruttore delle modalità operative |
| Manuale |
Tempo di impatto |
| circa 5 secondi per l'impatto automatico, tempo di controllo arbitrario per l'impatto manuale |
Potenza di impatto |
| 2KVA |
Condensatore integrato |
| 4μF/32kV, 16μF/16kV, 64μF/8kV regolazione a tre velocità |
Protezione di sicurezza |
| Con funzione di protezione all'avvio zero, sicuro e affidabile |
Scarico |
| Design unico di misurazione ad alta tensione, nello stato di arresto, scaricherà automaticamente la capacità interna del dispositivo |
Potenza di lavoro |
| CA 220 V±10% 50 Hz±2 Hz (altre tensioni e 60 Hz opzionali) |
Test di tenuta alla tensione CC |
| Regolazione della tensione di uscita e |
intervallo di indicazione 0-32KV, intervallo di indicazione della corrente di uscita 0-20A
Corrente di bruciatura |
| 50mA, Minore è la tensione, maggiore è la corrente |
Cavo di collegamento |
| Cavo di uscita ad alta tensione: 5 m, Cavo di alimentazione: 3 m Cavo di messa a terra di protezione: 5 m, cavo di alimentazione 2,5 m |
Sicurezza |
| Sovratensione, Sovracorrente, Protezione da surriscaldamento. |
Scarica automatica dopo l'operazione.
Grado di protezione |
| Non inferiore a IP54 |
Potenza di lavoro |
| CA 220 V±10% 50 Hz±2 Hz (altre tensioni e 60 Hz opzionali) |
Dimensioni (mm) |
| 534L×444W×805H |
Peso totale |
| Circa 120 kg |
Possiamo fornire una soluzione tecnica personalizzata di schemi di localizzazione guasti cavi LT MT HT per te. |
