Descrizione del prodotto

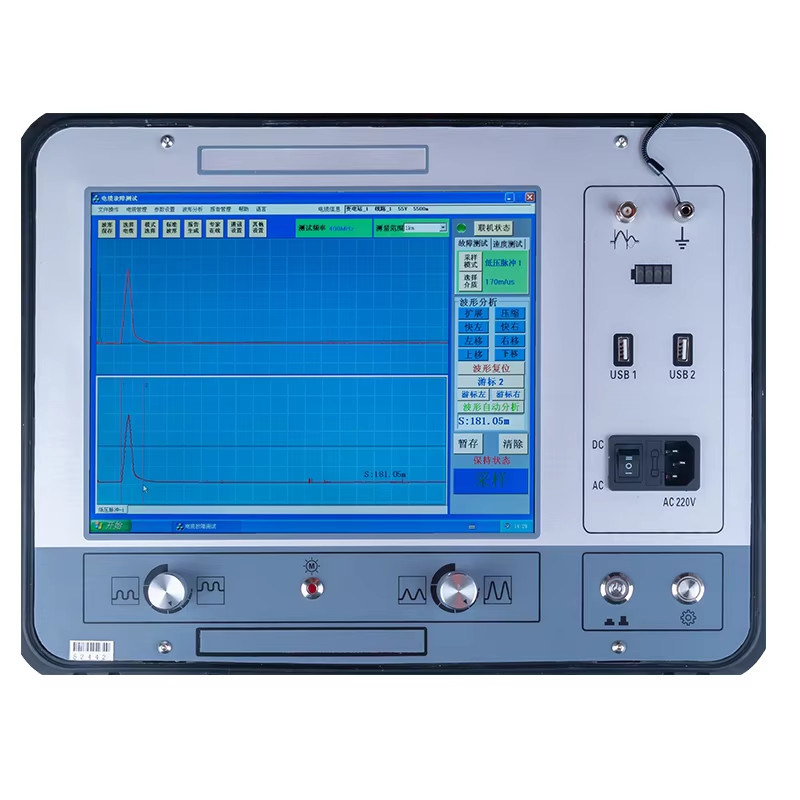

XHGG501A è progettato per la pre-localizzazione dei guasti dei cavi di alimentazione sotterranei, per fornire una soluzione di misurazione rapida, accurata e sicura.
Misura il cavo di alimentazione di diverse sezioni, diversi mezzi di vari materiali, cortocircuito, circuito aperto, guasto della linea corta e guasto a bassa e media resistenza. Ottimo per sottostazioni KV, sistemi di alimentazione civile e applicazioni di fonti di energia.
* Rilevamento accurato e rapido del guasto primario dell'isolamento del cavo e del guasto della guaina al di sotto di 220kV, calibrazione della lunghezza del cavo; rilevamento accurato dell'andamento e della profondità di posa del cavo. Componenti del sistema: tester di guasto del cavo flash serie XHGG, la parte principale dell'intera unità, principalmente per il test grossolano del guasto di isolamento nel cavo EHV.
*Serie XHDD il localizzatore di guasti del cavo viene utilizzato per individuare il guasto principale dell'isolamento del cavo EHV. L'analizzatore di percorso del cavo serie XHLJ (denominato: strumento di percorso) viene utilizzato per trovare la direzione e la profondità dei cavi interrati.
* Campionatore di scarica di apparecchiature ad alta tensione, apparecchiature di prova ad alta tensione, condensatori di accumulo di energia, linee di prova professionali
* Collabora con il tester flash per eseguire test grossolani; con il localizzatore di guasti del cavo per individuare il punto di guasto del cavo
* Misura il cavo di alimentazione di diverse sezioni, diversi mezzi di vari materiali, cavo coassiale, cavi di illuminazione stradale e cortocircuito, circuito aperto, guasto della linea corta del filo interrato a bassa resistività. Sistema di gestione cavi superiore, genera automaticamente rapporti di prova.
| Velocità di campionamento |
50/100/200/400MHz |
| Metodo di misurazione |
metodo di campionamento del flashover, metodo dell'impulso a bassa tensione |
| Distanza di misurazione |
≥60km |
| Ampiezza dell'impulso |
400Vpp |
| Larghezza dell'impulso |
adattiva |
| Risoluzione di lettura |
0.5m |
| Precisione di misurazione |
errore di misurazione approssimativa: ±10m (valore assoluto) o 1% (valore relativo) |
