XHGX501C1

Questo rivelatore integrato di condotte ad alte prestazioni consente il tracciamento delle condotte, l'identificazione dei cavi e la localizzazione dei guasti con una misurazione precisa della profondità.pinze di corrente, conduttori di prova e telaio A opzionale, adotta la tecnologia antiinterferenza a filtro multifunzione per il rilevamento senza trincea di tubi e cavi metallici sotterranei.edilizia comunale e ingegneria energetica, è un'attrezzatura indispensabile per le squadre di manutenzione delle condotte.

Caratteristiche del prodotto

• Il dispositivo è dotato di molteplici frequenze di rilevamento attivo e integra quattro tipi di modalità di uscita del segnale, consentendogli di adattarsi a vari scenari di ispezione in loco.
• Equipaggiato con modalità di visualizzazione multiple, supporta il calcolo della profondità di sepoltura a doppio metodo, offre una profondità di rilevamento massima di 20 metri,e distingue efficacemente le interferenze del segnale dalle condotte parallele.
• dotato di una bobina flessibile Rogowski di grande diametro,consente di pre-immagazzinare una serie di venti serie di parametri di taratura del cavo e utilizza un metodo di doppia verifica per identificare il cavo di destinazione, riducendo così i rischi per la sicurezza.
• Quando è abbinato al telaio A opzionale, utilizza il metodo step-voltage per individuare con precisione vari tipi di difetti di messa a terra delle condotte sotterranee.
• Utilizzando un campionamento digitale a banda stretta e un'architettura di filtraggio digitale in più fasi, sopprime efficacemente le interferenze elettromagnetiche a frequenza di potenza e armoniche,garantire prestazioni di rilevamento stabili anche in ambienti complessi.
• L'unità è dotata di un set completo di accessori di ispezione standardizzati, supporta operazioni senza trincea e copre l'intero spettro di indagini e manutenzione della rete di condotte.
• l'unità di trasmissione supporta una potenza di uscita di 15 W con nove livelli regolabili e una potenza massima di uscita di 300 V in modalità di connessione diretta,con una capacità di accensione superiore a 50 W,.
• Dispone di un sistema di rilevamento delle interferenze a frequenza di scansione integrato; supporta il passaggio tra cinese e inglese, nonché luminosità dello schermo e durata di standby personalizzabili;facile da mantenere e presenta un'interfaccia user-friendly.

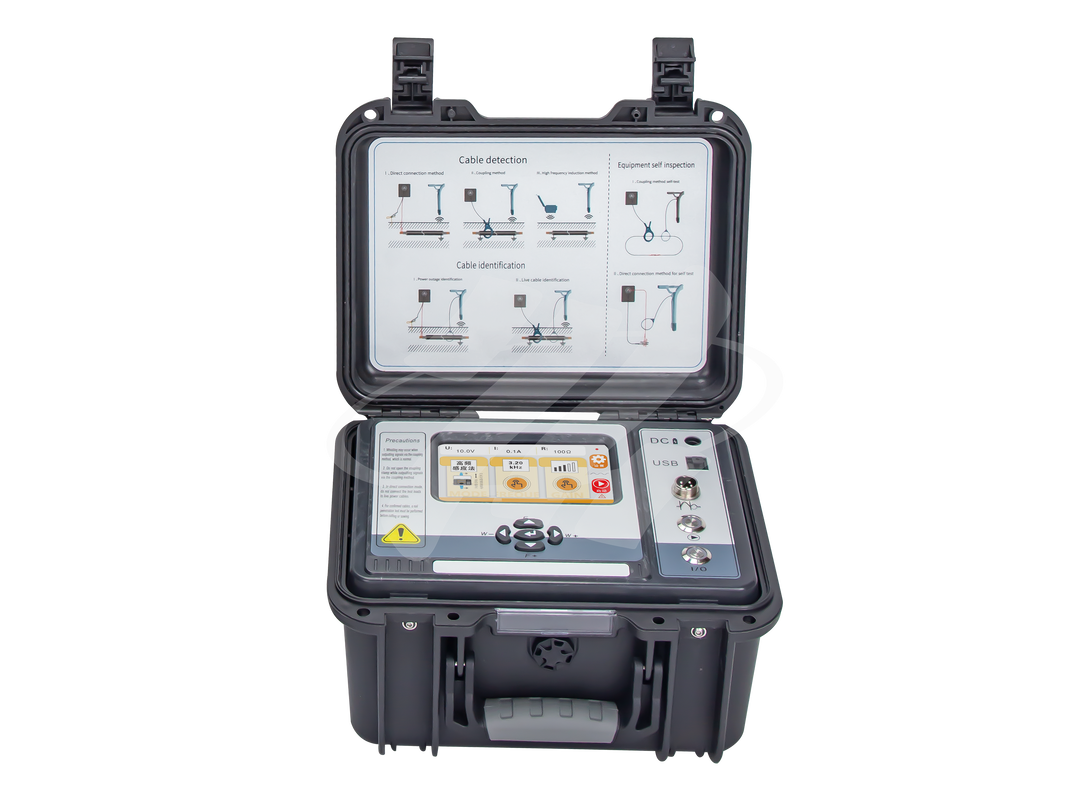

Struttura del prodotto

                  1Port di ricarica del trasmettitore DC7, ricevitore USB e porta di ricarica

2Port USB del trasmettitore8Portata di uscita del segnale del ricevitore

3Porta di uscita del trasmettitore9Display LCD del ricevitore

4Tasto di avvio del test del trasmettitore10"Buttoni del ricevitore"

5Interruttore di trasmissione.               11Manico del ricevitore

6"Puttoni del trasmettitore"                12"Ricevitore altoparlante"
