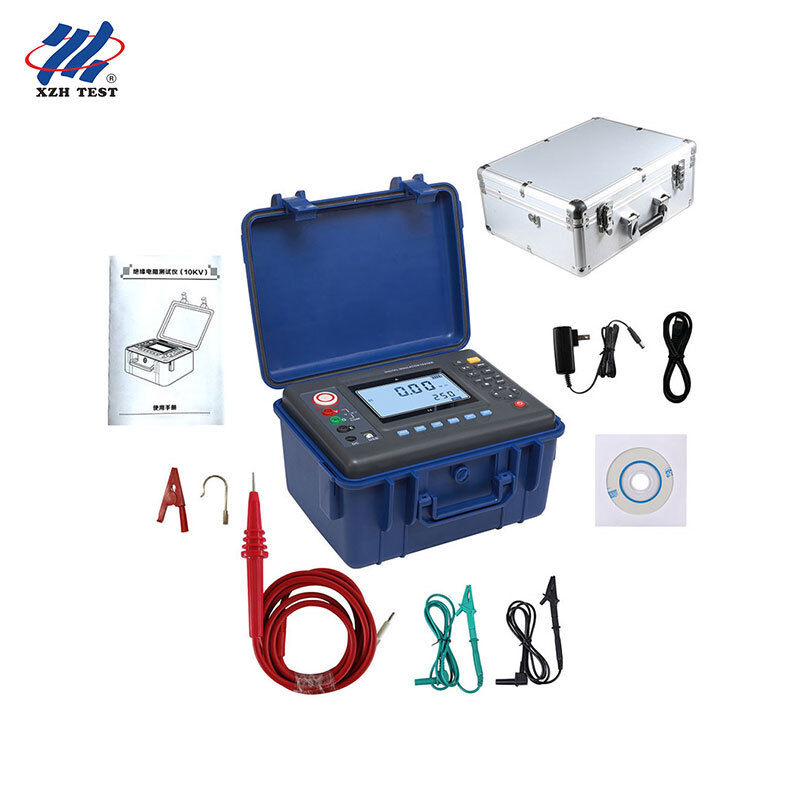

XHMR-10KVA Tester digitale di resistenza all'isolamento.
XHMR-10KVB è un tester digitale portatile di resistenza all'isolamento ad alta tensione (megohmmeter) che misura la resistenza all'isolamento da 0,01MΩ a 35TΩ a sei tensioni di prova selezionabili fino a 10kV,con tensione CC/AC, misurazione della corrente continua e della capacità. Con test del rapporto di assorbimento (DAR) e dell'indice di polarizzazione (PI), memoria di bordo di 500 gruppi e interfaccia USB,fornisce una diagnosi di isolamento di laboratorio in 2.75 kg, strumento da campo.
Progettato per:Squadre di manutenzione e di messa in servizio elettrica che testano l'isolamento di motori, generatori, trasformatori di potenza, interruttori e cavi di alimentazione, compresi gli equipaggi delle sottostazioni di servizi pubblici,Dipartimenti elettrici di impianti industriali, appaltatori di installazione di attrezzature e fornitori di servizi di ispezione elettrica terzi che necessitano di un tester di isolamento portatile a 10 kV con archiviazione di dati di bordo e reporting PC.
Specificità principali
| Parametro |
Specificità |
| Modello |
XHMR-10KVB |
| Funzioni di prova |
Resistenza isolante, tensione, corrente continua, capacità |
| Tensione nominale |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Intervallo di resistenza all'isolamento |
0.01MΩ 35TΩ (risoluzione 0.01MΩ) |
| Intervallo di tensione CC |
0 1000V (risoluzione 0,1V) |
| Intervallo di tensione CA |
0 750V (risoluzione 0,1V) |
| Intervallo di corrente continua |
0.1nA 6mA (risoluzione 0,1nA) |
| Intervallo di capacità |
10nF 50μF (risoluzione 10nF) |
| Corrente di cortocircuito di uscita |
≥ 6mA |
| Rapporto di assorbimento/indice di polarizzazione |
Sostenuto (DAR / PI) |
| Immagazzinamento dati |
500 gruppi |
| Visualizzazione |
4 bit LCD grande, retroilluminazione grigio, 108 × 65 mm |
| Interfaccia USB |
Caricamento, salvataggio e stampa dei dati tramite software per PC |
| Dimensione dello strumento |
240 × 188 × 85 mm (L/W/H) |
| Peso dello strumento |
2750 g (compresa la batteria) |
| Fornitore di energia |
Batteria ricaricabile da 12 V |
| Disattivazione automatica |
15 minuti di inattività |
| Forza dielettrica |
AC 3kV / 50Hz per 1 minuto |
| Temperatura di lavoro / umidità |
-10°C a +50°C, < 85%RH |
| Temperatura di conservazione / umidità |
-15°C a +55°C, < 90%RH |
| Norme di sicurezza |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Caratteristiche fondamentali
Funzioni di protezione contro cortocircuiti, sovraccarichi e bassa tensione della batteria.
Supporta il test di isolamento, la misurazione del rapporto di assorbimento (DAR), il calcolo dell'indice di polarizzazione (PI) e il test rapido.
Visualizza la tensione residua al termine di ogni prova per una gestione più sicura.
Lo strumento si spegne automaticamente dopo un periodo di inattività.
Interfaccia USB con funzione di ricarica della batteria al litio integrata per il trasferimento dei dati in loco.
Valori di tensione disponibili
| Modello / Specifica |
Tensione nominale |
Corrente di cortocircuito |
| XHMR-25 |
250V / 500V / 1000V / 2500V |
3mA / 5mA |
| XHMR-50 |
500V / 1000V / 2500V / 5000V |
3mA / 5mA |
| XHMR-100 |
1000V / 2500V / 5000V / 10000V |
3mA / 5mA |
Applicazioni sul campo
Prova di isolamento del motore, del generatore e del trasformatore
Applica fino a 10 kV di corrente continua agli avvolgimenti e registra la resistenza dell'isolamento, i valori DAR e PI per valutare l'umidità, la contaminazione e l'invecchiamento prima che l'apparecchiatura venga riattivata.
Manutenzione dei cavi di alimentazione e degli interruttori
Controlla la condizione di isolamento dei cavi di alimentazione, delle buste e degli apparecchi di scambio durante la manutenzione preventiva e conferma l'integrità dielettrica dopo una riparazione o un guasto.
Controlli di messa in servizio e di accettazione
Fornisce tensioni di prova stabili e standard, in modo che gli appaltatori di installazione possano rilasciare rapporti di accettazione dell'isolamento prima della consegna.
Registrazione e comunicazione dei dati in loco
Memorizza fino a 500 gruppi di misura e li carica su un PC tramite USB, in modo che gli ingegneri sul campo possano creare registri strutturati di prova di isolamento senza copiare a mano.
Domande frequenti
Q1: Per chi è progettato il tester digitale di resistenza all'isolamento XHMR-10KVA?
È stato progettato per le squadre di manutenzione e messa in servizio elettrica che testano l'isolamento di motori, generatori, trasformatori di potenza, interruttori e cavi di alimentazione, compresi gli equipaggi delle sottostazioni di servizi pubblici,Dipartimenti elettrici di impianti industriali, appaltatori di installazione di attrezzature e fornitori di servizi di ispezione elettrica terzi che necessitano di un tester di isolamento portatile a 10 kV con archiviazione di dati di bordo.
D2: Quali tensioni di prova e intervalli di resistenza supporta?
Fornisce sei tensioni di prova nominali di 250V, 500V, 1000V, 2500V, 5000V e 10kV e misura la resistenza di isolamento da 0,01MΩ a 35TΩ con risoluzione di 0,01MΩ.
Q3: Può misurare l'indice di polarizzazione e il rapporto di assorbimento?
L'unità supporta sia la misurazione del rapporto di assorbimento (DAR) che dell'indice di polarizzazione (PI), che sono essenziali per giudicare l'umidità dell'isolamento e la condizione di invecchiamento,non solo una singola lettura di resistenza.
D4: Come vengono memorizzati e trasferiti i dati di misurazione?
Esso memorizza fino a 500 gruppi di misurazioni a bordo e si collega a un PC tramite un'interfaccia USB con software di monitoraggio, in modo che i registri possano essere caricati, salvati e stampati direttamente.
Q5: Quali norme di sicurezza e protezione soddisfa?
È progettato secondo le norme IEC61010-1, IEC1010-2-31 e IEC61557-1/5, con classificazione IEC60529 (IP54) con CAT III 300V e grado di inquinamento 2,e superare una prova di resistenza dielettrica di 3kV/50Hz AC per 1 minuto con una resistenza di isolamento della cassa di almeno 50MΩ.
Per ulteriori modelli, accessori o specifiche complete, contattateci.
