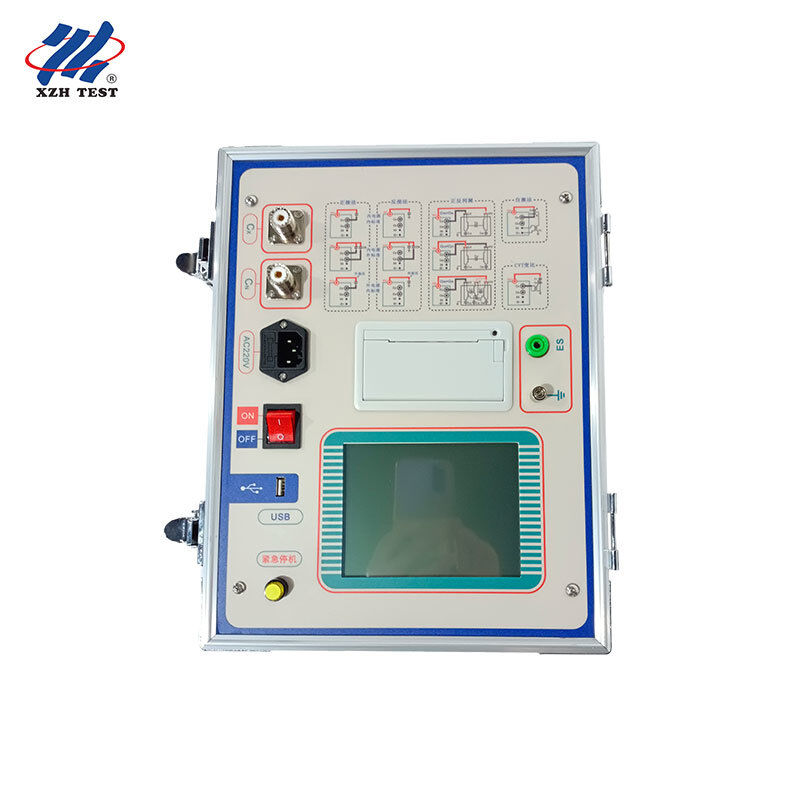

XHJS1000B Tester di Perdite Dielettriche (Tan Delta Test Set)
XHJS1000B è un set di prova automatico di perdita dielettrica (tan delta) e isolamento della capacità ad alta precisione per centrali elettriche, sottostazioni e laboratori.È uno strumento integrato che combina un ponte di prova di perdita dielettrica, un alimentatore a frequenza variabile, un trasformatore step-up e un condensatore standard ad alta stabilità SF6,e misura automaticamente la tangente di perdita elettrica e la capacità di tutti i tipi di apparecchiature elettriche ad alta tensione in loco.
Progettato per:Gruppi di collaudo delle centrali elettriche e delle sottostazioni ad alta tensione, produttori di apparecchiature ad alta tensione, laboratori di collaudo di fabbrica, organismi di calibrazione e ispezione di terze parti,e ingegneri di messa in servizio di trasformatori e CVT che devono misurare con precisione le perdite dielettriche e la capacità sul posto.
Specificità principali
| Parametro |
Specificità |
| Modello |
XHJS1000B |
| Tipo di prodotto |
Set di prova di perdita dielettrica automatica (tan delta) e di capacità |
| Intervallo di misura |
0 100% (perdite dielettriche e capacità) |
| Principio anti-interferenza |
Metodo di conversione della frequenza |
| Rapporto CVT |
10 ¢ 10000 |
| Frequenze di prova |
50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz, 55 / 65Hz |
| Condensatore standard |
Condensatore standard ad alta stabilità SF6 |
| Prova CVT |
Prova CVT in una fase; misurazione senza rimuovere i condotti ad alta tensione |
| Fornitore di energia |
AC 220V ± 10% |
| Visualizzazione |
Grandi schermi LCD |
| Immagazzinamento dati |
Immagazzinamento massiccio di dati a bordo con gestione dei dati |
| Prova dell'olio isolante |
Supporta il test di perdita dielettrica di olio isolante con una tazza di isolamento |
| Applicazione |
Centrali elettriche, sottostazioni e laboratori |
Caratteristiche fondamentali
Grande display LCD per una lettura chiara di tutti i parametri di prova.
Massiccio archivio di dati con gestione scientifica e avanzata dei dati.
Le modalità di prova multiple coprono la misurazione della capacità, della perdita dielettrica e della resistenza di isolamento.
Il test CVT in una sola fase semplifica la procedura di misurazione in loco.
Ispezione del CVT senza rimuovere i condotti ad alta tensione, risparmiando tempo di interruzione.
Metodo di schermatura inversa CVT per misurare C0.
Segnale di campionamento ad alta velocità per risultati rapidi e stabili.
Le varie protezioni rendono lo strumento sicuro e affidabile.
Progettazione integrata e anti-interferenza di conversione di frequenza
Struttura integrata
Lo strumento integra un ponte di prova di perdita dielettrica, un alimentatore a frequenza variabile, un trasformatore step-up e un condensatore standard SF6 ad alta stabilità in un'unica unità.All'interno dello strumento viene generata una prova dell'inverter della sorgente ad alta tensione, e il trasformatore aumenta la tensione per il campione sottoposto a prova.
Anti-interferenza di conversione di frequenza
A frequenze quali 50Hz, 47,5 / 52,5Hz, 45 / 55Hz, 60Hz, 57,5 / 62,5Hz e 55 / 65Hz, un filtro a tacchetta digitale evita l'interferenza del campo elettrico a frequenza di potenza,risolvendo il problema della misurazione accurata in caso di forte interferenza del campo elettrico e adattandosi anche al caso in cui un generatore fornisce energia dopo un taglio di corrente.
Prova di perdita dielettrica dell'olio isolante
Con la coppa di isolamento, lo stesso strumento può testare la perdita dielettrica dell'olio isolante, estendendone l'uso dalla misurazione della capacità e della perdita dell'apparecchiatura alla valutazione della qualità dell'olio.
Domande frequenti
Q1: Per chi è progettato il tester di perdita dielettrica XHJS1000B?
È progettato per le squadre di prova ad alta tensione delle centrali elettriche e delle sottostazioni, i laboratori di prova di fabbrica dei produttori di apparecchiature ad alta tensione, gli organismi di taratura e ispezione di terze parti,e ingegneri di messa in servizio di trasformatori e CVT che devono misurare con precisione le perdite dielettriche e la capacità sul posto.
D2: Cosa misura lo strumento?
Misura automaticamente la tangente di perdita elettrica (tan delta) e la capacità di tutti i tipi di apparecchiature elettriche ad alta tensione, insieme alla misurazione della resistenza dell'isolamento,e con una tazza di isolamento può anche testare la perdita dielettrica dell'olio isolante.
D3: Come gestisce le forti interferenze elettromagnetiche?
Utilizza un principio anti-interferenza di conversione di frequenza. Sono disponibili frequenze come 50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz e 55 / 65Hz,e un filtro a tacca digitale evita le interferenze del campo elettrico a frequenza di potenza, risolvendo misurazioni accurate in presenza di forti interferenze di campo e adattando anche l'alimentazione del generatore dopo un taglio di corrente.
D4: Quali funzioni CVT sono supportate?
Lo strumento fornisce una prova CVT in una sola fase e può misurare la CVT senza rimuovere i condotti ad alta tensione, utilizzando il metodo di schermatura inversa CVT per misurare la C0,con un rapporto CVT compreso tra 10 e 10000.
Q5: Quali sono le specifiche principali e l'alimentazione?
Ha una gamma di misurazione del 0 ‰ 100%, utilizza un condensatore standard ad alta stabilità SF6 come riferimento integrato ed è alimentato da corrente alternata 220V ± 10%, con un grande display LCD e un enorme spazio di archiviazione dei dati.
