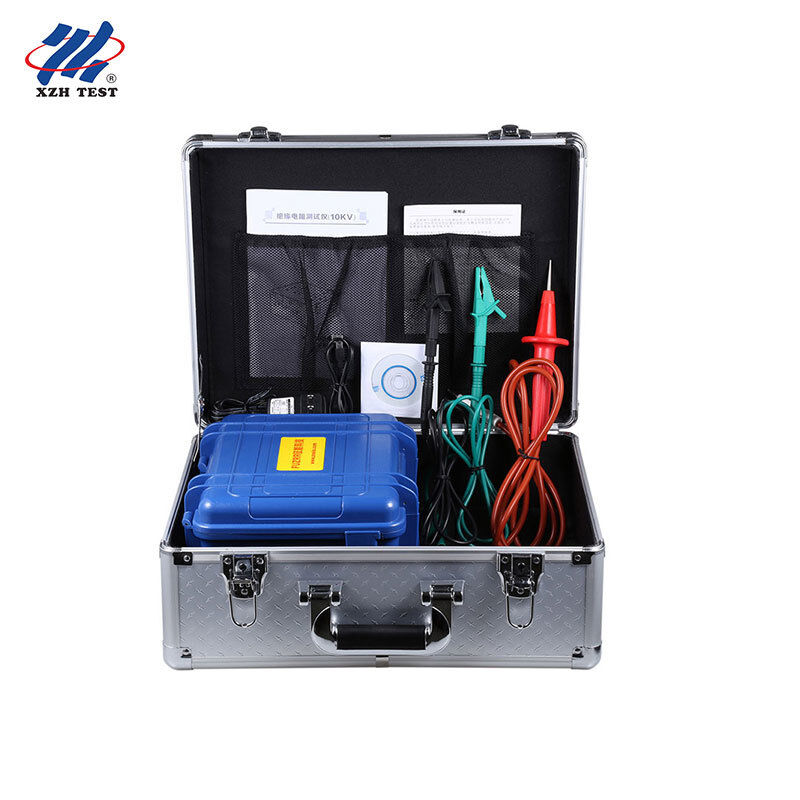

XHMR-10KVA Tester digitale di resistenza all'isolamento.
XHMR-10KVA è un tester digitale portatile di resistenza all'isolamento ad alta tensione (megohmmeter) progettato per misurare la resistenza dei materiali isolanti e la resistenza all'isolamento dei trasformatori,motori, cavi e altre apparecchiature elettriche. con sei tensioni di prova selezionabili fino a 10 kV, un intervallo di misurazione da 0,01MΩ a 35TΩ, una funzione di uscita di tensione passo,Test DAR / PI e archiviazione di bordo di 500 gruppi con trasferimento USB, porta in campo la diagnosi di isolamento di laboratorio in uno strumento da 2,75 kg.
Progettato per:Laboratori di manutenzione e riavvolgimento di autoveicoli, gruppi di riparazione di generatori e pompe, elettricisti di impianti industriali, società di installazione e manutenzione di ascensori e HVAC,Equipaggi O&M eolici o solari che devono verificare l'integrità dell'isolamento dei motori, generatori, cavi e interruttori fino a 10 kV in loco.
Specificità principali
| Parametro |
Specificità |
| Modello |
XHMR-10KVA |
| Funzioni di prova |
Resistenza isolante, tensione, corrente continua, capacità |
| Tensione nominale |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Intervallo di resistenza all'isolamento |
0.01MΩ 35TΩ (risoluzione 0.01MΩ) |
| Intervallo di tensione CC |
0 1000V (risoluzione 0,1V) |
| Intervallo di tensione CA |
0 750V (risoluzione 0,1V) |
| Intervallo di corrente continua |
0.1nA 6mA (risoluzione 0,1nA) |
| Intervallo di capacità |
10nF 50μF (risoluzione 10nF) |
| Corrente di cortocircuito di uscita |
≥ 6mA |
| Voltaggio di uscita |
Regolazione della tensione passo, livelli selezionabili multipli |
| Rapporto di assorbimento/indice di polarizzazione |
Sostenuto (DAR / PI) |
| Immagazzinamento dati |
500 gruppi |
| Visualizzazione |
4 bit LCD grande, retroilluminazione grigio, 108 × 65 mm |
| Interfaccia USB |
Caricamento, salvataggio e stampa dei dati tramite software per PC |
| Fornitore di energia |
Batteria ricaricabile da 12 V |
| Disattivazione automatica |
15 minuti di inattività |
| Forza dielettrica |
AC 3kV / 50Hz per 1 minuto |
| Temperatura di lavoro / umidità |
-10°C a +50°C, < 85%RH |
| Temperatura di conservazione / umidità |
-15°C a +55°C, < 90%RH |
| Norme di sicurezza |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Caratteristiche fondamentali
Le funzioni di protezione contro i cortocircuiti, i sovraccarichi e la bassa tensione della batteria garantiscono la sicurezza delle prove sul campo.
Supporta il test di isolamento, il rapporto di assorbimento (DAR), l'indice di polarizzazione (PI) e le modalità di test rapidi.
Visualizza la tensione residua al termine della prova per una manipolazione più sicura dell'oggetto di prova.
La regolazione della tensione passo-passo produce più livelli di tensione selezionabili, quindi uno strumento copre una gamma più ampia di requisiti di prova di isolamento.
Interfaccia USB con funzione di ricarica della batteria al litio integrata per il trasferimento dei dati in loco.
Si spegne automaticamente dopo un periodo di inattività per proteggere la batteria.
Scala di uscita e tensione nominale
Regolazione della tensione passo-passo
Lo strumento utilizza una funzione di regolazione della tensione passo-passo, in modo da poter produrre diversi livelli di tensione distinti invece di una singola tensione fissa.Questo consente a un tester di coprire una più ampia gamma di requisiti di prova di isolamento senza sostituire gli strumenti.
Sei livelli di tensione nominale
Sono selezionabili tensioni nominali di prova di 250V, 500V, 1000V, 2500V, 5000V e 10kV, corrispondenti alle prove di isolamento da apparecchiature di controllo a bassa tensione a motori, trasformatori e cavi a media tensione.
Diagnostica dell'isolamento DAR e PI
Oltre a una singola lettura della resistenza, il tester calcola il rapporto di assorbimento (DAR) e l'indice di polarizzazione (PI) per rivelare l'umidità, la contaminazione e l'invecchiamento nel sistema di isolamento.
Domande frequenti
Q1: Per chi è progettato il tester di resistenza dell'isolamento XHMR-10KVA?
E' progettato per laboratori di manutenzione e riavvolgimento di autoveicoli, gruppi di riparazione di generatori e pompe, elettricisti di impianti industriali, aziende di installazione e manutenzione di ascensori e HVAC,Equipaggi operativi e di manutenzione eolica o solare che devono verificare l'integrità dell'isolamento dei motori, generatori, cavi e interruttori fino a 10 kV in loco.
D2: Quali tensioni di prova e intervalli di misura sono forniti?
Offre sei tensioni di prova nominali di 250V, 500V, 1000V, 2500V, 5000V e 10kV e misura la resistenza di isolamento da 0,01MΩ a 35TΩ con risoluzione di 0,01MΩ.
D3: Supporta il test di tensione passo-passo e indice?
Lo strumento dispone di una funzione di regolazione di tensione che emette diversi livelli di tensione.e supporta anche il test del rapporto di assorbimento (DAR) e dell'indice di polarizzazione (PI) per un'analisi più profonda delle condizioni di isolamento.
D4: Come vengono memorizzati e trasferiti i dati di misurazione?
Fino a 500 gruppi di misurazioni sono memorizzati a bordo e un'interfaccia USB con un software di monitoraggio per PC consente agli ingegneri di caricare, salvare e stampare direttamente i dati.
Q5: Quali norme di sicurezza e protezione soddisfa?
Risponde alle norme IEC61010-1, IEC1010-2-31 e IEC61557-1/5, è classificato IEC60529 (IP54) con CAT III 300V e grado di inquinamento 2,e resistente a corrente alternata 3kV/50Hz per 1 minuto con resistenza di isolamento della cassa di almeno 50MΩ.
Per altri modelli di tensione, accessori o la scheda di specifiche completa, contattateci.
