CT PT Analisatore Trasformatore Tester Caratteristiche

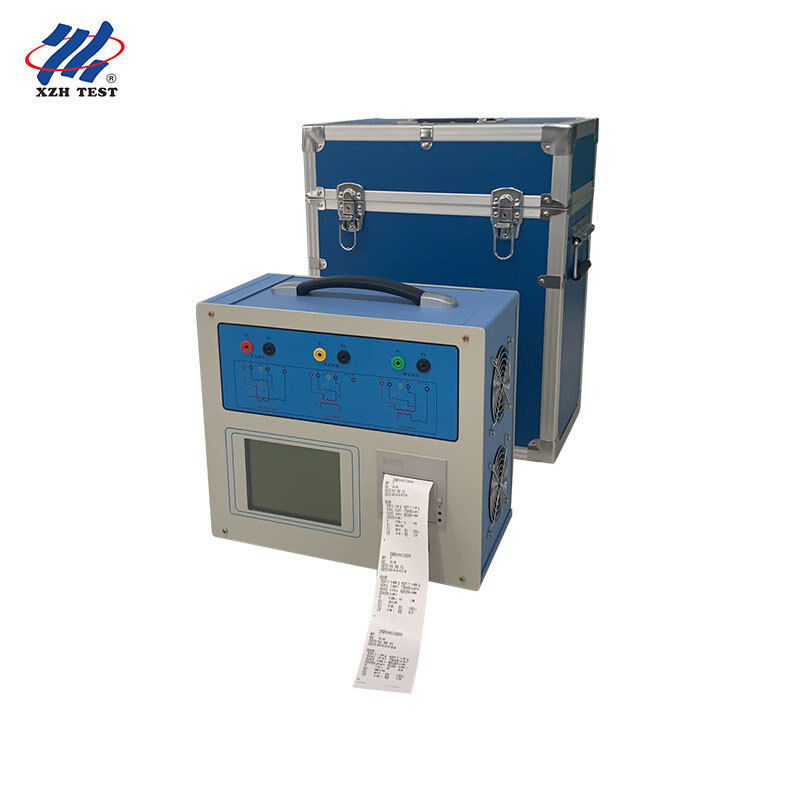

L'analizzatore XHTX206 CT PT è un tester completo di caratteristiche dei trasformatori di nuova generazione sviluppato per l'industria elettrica, sostituendo i tradizionali trasformatori a rapporto variabile,trasformatori step-up e amplificatori di correnteBasato su una tecnologia avanzata di test di conversione di frequenza con una piattaforma DSP e FPGA ad alte prestazioni, soddisfa pienamente le caratteristiche di eccitazione (volt-ampere), rapporto di trasformazione, polarità,resistenza di avvolgimento secondaria, prova di carico secondario, errore di rapporto e errore d'angolo dei trasformatori di corrente di classe di protezione, di classe di misurazione e di classe TP, nonché caratteristica di eccitazione, rapporto,prova della polarità e della resistenza di avvolgimento secondaria delle unità elettromagnetiche PT.
Applicazioni e pubblico di riferimento:Costruito per i test di accettazione in fabbrica dei produttori di trasformatori di corrente e di tensione, per gli istituti di ricerca in scienze energetiche e per i laboratori di prova ad alta tensione,ingegneri di messa in servizio della protezione dei relè, squadre di consegna delle sottostazioni e di manutenzione preventiva, e dipartimenti di messa in servizio delle costruzioni di energia elettrica che necessitano di verifica CT/PT in loco senza trasformatori, booster o box di carico standard.
Specificità principali
| Parametro |
Specificità |
| Oggetti di prova |
CT (classe di protezione / misurazione / TP), unità elettromagnetiche PT |
| Prodotto |
0~180Vrms, 12Arms, 36A (picco) |
| Precisione della tensione |
± 0,2% |
| Intervallo del rapporto CT |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| Intervallo del rapporto PT |
1 ~ 35000 |
| Misurazione di fase |
Accuratezza ±5 min, risoluzione 0,5 min |
| Resistenza di avvolgimento secondaria |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| Misurazione del carico AC |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Fornitore di energia |
AC220V ± 10%, 50 Hz |
| Ambiente di lavoro |
-10~50°C, umidità ≤90% |
| Dimensioni / Peso |
365 × 290 × 153 mm / < 10 kg |
Caratteristiche chiave
Il metodo di conversione di frequenza prova le curve di eccitazione caratteristiche CT/PT e le curve di errore del 10%, gestendo punti di flessione fino a 60 kV con una potenza di uscita di soli 180 Vrms e una corrente di 12 Arms (picco 36 A).
Verificazione in loco dei trasformatori di corrente senza CT standard, booster, box di carico, regolatore di tensione o cavi di corrente pesante, riducendo notevolmente il carico di lavoro e migliorando l'efficienza.
L'errore di rapporto entro ±0,1% e l'errore d'angolo entro ±5 min, consentendo la sperimentazione sul campo di trasformatori di corrente di classe 0,2S con un intervallo di rapporto compreso tra 1 e 40000.
Calcola automaticamente la tensione/corrente del punto di flessione, le curve di errore del 10% (5%), il fattore limite di precisione (ALF), il fattore di sicurezza dello strumento (FS), la costante temporale secondaria (Ts),coefficiente di permanenza (Kr), induttanza satura e insatura.
Test di resistenza, eccitazione, rapporto e polarità CT DC con una singola schema di cablaggio per tutte le prove CT, ad eccezione del carico, che soddisfano le norme GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207.
Le uscite di potenziamento di corrente dedicate opzionali 180A per le prove di flusso in loco.
Caratteristiche avanzate
Interfaccia grafica dinamica in cinese completa con diagrammi di cablaggio automatici visualizzati in base all'elemento di prova selezionato; non è necessario un riferimento manuale.
5.7 pollici LCD grafico riflettente, chiaramente visibile sotto la luce solare diretta.
Funzionamento del mouse fotoelettrico rotativo per una rapida e semplice inserzione dei parametri.
La stampante integrata stampa automaticamente i rapporti di prova; memorizza fino a 1000 gruppi di dati di prova con conservazione di spegnimento.
Progettazione portatile con peso totale inferiore a 9 kg, facile da trasportare in campo.
Combinando funzioni di test CT/PT complete, tecnologia di conversione di frequenza e generazione automatica di report,il XHTX206 offre precisione di laboratorio e comodità pronta per il campo per la prova delle caratteristiche del trasformatore.
Domande frequenti
Q1: Per chi è progettato l'analizzatore CT PT XHTX206?
È progettato per i test di accettazione in fabbrica dei produttori di CT/PT, per gli istituti di ricerca in scienze energetiche e per i laboratori di prova ad alta tensione, per gli ingegneri di messa in servizio della protezione dei relè,squadre di consegna della sottostazione e di manutenzione preventiva, e i reparti di messa in servizio delle costruzioni elettriche che effettuano la verifica dei trasformatori in loco.
D2: Quali prove può eseguire?
esegue per la protezione le caratteristiche di eccitazione (volt-ampere), rapporto di trasformazione, polarità, resistenza di avvolgimento secondaria, carico secondario, errore di rapporto e errore d'angolo,CT di misurazione e di classe TP, oltre alle caratteristiche di eccitazione, al rapporto, alla polarità e alle prove di resistenza di avvolgimento secondaria per le unità elettromagnetiche PT.
D3: Perché la tecnologia di conversione di frequenza è importante?
I test di conversione di frequenza generano la curva di eccitazione completa e la curva di errore del 10% utilizzando solo 180Vrms di uscita e 12Arms di corrente, ma gestiscono CT con punti di flessione fino a 60kV,eliminare la necessità di amplificatori ad alta tensione ingombranti e grandi fonti di corrente.
D4: Può verificare i CT in loco senza un trasformatore standard?
Sì, verifica i trasformatori di corrente in loco senza CT standard, booster, box di carico, regolatore di tensione o cavi di corrente pesante, raggiungendo un errore di rapporto entro ±0,1% e un errore di angolo entro ±5min,sufficiente per 0.2S Classe CT Field Testing.
D5: Quali condizioni di fornitura, imballaggio e accessori si applicano?
Un amplificatore di corrente dedicato opzionale è disponibile per il test di flusso 180A. Lo strumento viene consegnato in imballaggio in legno entro 5-8 giorni lavorativi, con pagamento T / T e 1 set MOQ.
