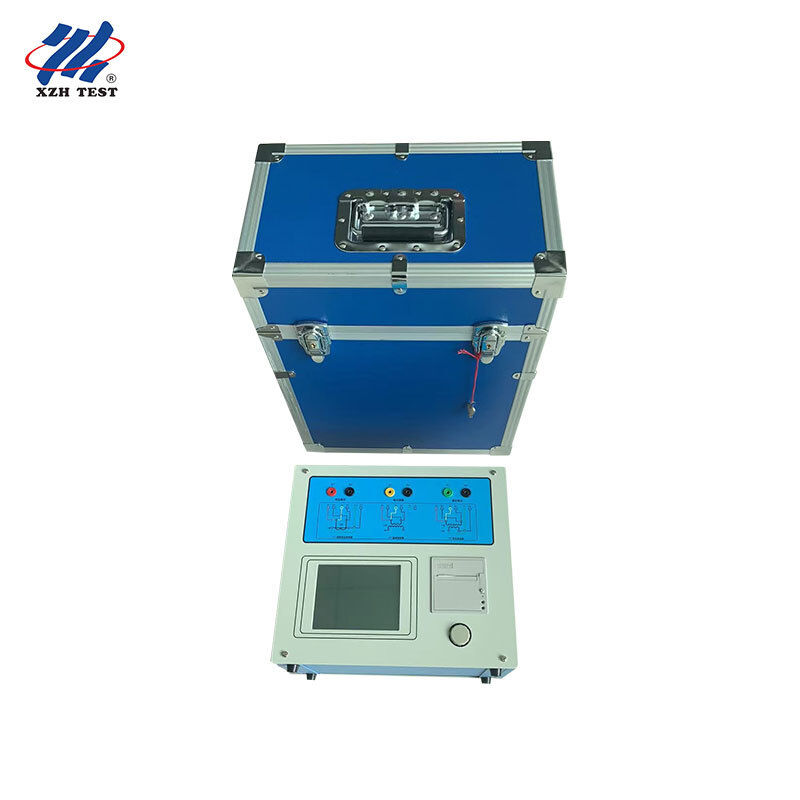

Analizzatore di Trasformatori CT PT a Conversione di Frequenza | Punto di Inflexione 60kV | XHTX206
L'analizzatore di trasformatori CT PT a conversione di frequenza XHTX206 è un tester completo di caratteristiche di trasformatori di nuova generazione sviluppato per l'industria elettrica, che sostituisce la tradizionale combinazione di trasformatori a rapporto variabile, trasformatori elevatori e amplificatori di corrente. Basato su tecnologia avanzata di test a conversione di frequenza con una piattaforma DSP e FPGA ad alte prestazioni, soddisfa pienamente i test delle caratteristiche di eccitazione (tensione-corrente), del rapporto di trasformazione, della polarità, della resistenza dell'avvolgimento secondario, del carico secondario, dell'errore di rapporto e dell'errore angolare per trasformatori di corrente di classe di protezione, di classe di misurazione e di classe TP, nonché i test delle caratteristiche di eccitazione, del rapporto, della polarità e della resistenza dell'avvolgimento secondario delle unità elettromagnetiche PT. Lo strumento offre maggiore automazione, migliore stabilità e un'efficienza di test significativamente migliorata per la verifica professionale dei trasformatori.
Applicazioni e Pubblico di Riferimento: Progettato per le filiali di manutenzione delle società di rete e gli appaltatori di ingegneria di trasmissione e distribuzione (EPC), i team di messa in servizio elettrica di impianti eolici e solari, i laboratori di test elettrici di grandi imprese industriali come acciaierie, cementifici e impianti chimici, le società di servizi di test elettrici e i fornitori di noleggio attrezzature, e le scuole professionali di elettrotecnica per l'insegnamento pratico delle caratteristiche dei trasformatori.
Specifiche Chiave
| Parametro |
Specifiche |
| Oggetti di Test |
CT (classe di protezione / misurazione / TP), unità elettromagnetiche PT |
| Uscita |
0~180Vrms, 12Arms, 36A (picco) |
| Precisione Tensione |
±0.2% |
| Intervallo Rapporto CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Intervallo Rapporto PT |
1~35000 |
| Misurazione Fase |
Precisione ±5min, risoluzione 0.5min |
| Resistenza Avvolgimento Secondario |
0~600Ω, <0.5% ±2mΩ |
| Misurazione Carico AC |
0~1000VA, <0.5% ±0.02VA |
| Alimentazione |
AC220V ±10%, 50Hz |
| Ambiente di Lavoro |
-10~50°C, umidità ≤90% |
| Dimensioni / Peso |
365×290×153mm / <10kg |
Caratteristiche Principali
Il metodo a conversione di frequenza testa le curve delle caratteristiche di eccitazione CT/PT e le curve di errore al 10%, gestendo punti di inflessione fino a 60kV con solo 180Vrms di uscita e 12Arms (36A picco) di corrente.
Verifica sul campo di trasformatori di corrente senza CT standard, amplificatore, scatola di carico, regolatore di tensione o cavi di corrente pesanti, riducendo notevolmente il carico di lavoro e migliorando l'efficienza.
Errore di rapporto entro ±0.1% ed errore angolare entro ±5min, consentendo il test sul campo di trasformatori di corrente di classe 0.2S con un intervallo di rapporto di 1~40000.
Calcola automaticamente la tensione/corrente del punto di inflessione, le curve di errore al 10% (5%), il fattore limite di accuratezza (ALF), il fattore di sicurezza dello strumento (FS), la costante di tempo secondaria (Ts), il coefficiente di remanenza (Kr), l'induttanza satura e non satura.
Test con un solo tasto della resistenza DC del CT, eccitazione, rapporto e polarità con un unico schema di cablaggio per tutti i test CT tranne il carico, conforme agli standard GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207.
L'amplificatore di corrente dedicato opzionale fornisce 180A per il test di passaggio sul campo.
Le classi CT adatte includono P, TPY, misurazione, PR, PX, TPS, TPX e TPZ, con selezione automatica dello standard in base al tipo e alla classe del trasformatore.
Funzionalità Avanzate
Interfaccia grafica dinamica in cinese con schemi di cablaggio automatici per ogni elemento di test selezionato, guidando gli operatori passo dopo passo.
LCD grafico trasriflettente da 5,7 pollici, chiaramente leggibile alla luce solare diretta per lavori sul campo all'aperto.
Mouse rotativo fotoelettrico per un inserimento rapido e intuitivo dei parametri e per l'operatività.
Stampante integrata per la stampa automatica dei rapporti di test; memorizza fino a 1000 gruppi di dati con ritenzione in caso di spegnimento.
Costruzione portatile con peso inferiore a 9 kg per un facile trasporto sul campo.
Il metodo di misurazione a quattro terminali garantisce un test accurato della resistenza dell'avvolgimento secondario eliminando gli errori di resistenza dei conduttori.
Elementi di Test per Trasformatori di Corrente
| Elemento di Test |
Descrizione |
| Resistenza Avvolgimento Secondario |
Misura la resistenza DC dell'avvolgimento secondario del CT con metodo a quattro terminali, intervallo 0~600Ω |
| Caratteristiche di Eccitazione |
Testa la curva caratteristica tensione-corrente delle unità elettromagnetiche CT e PT |
| Rapporto di Trasformazione e Polarità |
Verifica l'accuratezza del rapporto CT/PT e la polarità dell'avvolgimento con operazione a un tasto |
| Carico Secondario |
Misura il carico AC fino a 1000VA con precisione di <0.5% ±0.02VAErrore di Rapporto ed Errore Angolare |
| Calcola l'errore di rapporto entro ±0.1% ed errore angolare entro ±5min |
Test di Passaggio |
| Con amplificatore opzionale, eroga fino a 180A per il test di passaggio sul campo |
Conformità agli Standard e Principi di Test |
L'XHTX206 segue il principio di test a bassa frequenza per il test delle caratteristiche di eccitazione, che riduce significativamente la tensione e la corrente di test richieste pur mantenendo l'accuratezza della misurazione. Lo strumento applica anche il metodo di calcolo della curva di errore al 10% per valutare le prestazioni dei trasformatori di corrente di classe di protezione, aiutando gli ingegneri a verificare che i dispositivi di protezione funzioneranno correttamente in condizioni di guasto. Tutti i test sono conformi agli standard GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207, e lo strumento seleziona automaticamente lo standard appropriato in base al tipo e alla classe del trasformatore, garantendo risultati coerenti e ripetibili accettati dalle utility e dai laboratori terzi a livello mondiale.
Per varie strutture di CT, inclusi trasformatori di corrente di tipo a bussola, avvolti e a finestra, l'appendice del manuale fornisce schemi di cablaggio dettagliati a quattro terminali, garantendo connessioni corrette per misurazioni accurate in ogni configurazione. La funzione di autotest dello strumento verifica i circuiti interni e i canali di misurazione prima del test, mentre la funzione di test di passaggio convalida il circuito di corrente completo, rendendo l'XHTX206 una soluzione di verifica completa per i professionisti del test dei trasformatori.
FAQ
D1: Per chi è progettato l'analizzatore CT PT XHTX206?
È progettato per le filiali di manutenzione delle società di rete e gli appaltatori di ingegneria di trasmissione e distribuzione (EPC), i team di messa in servizio elettrica di impianti eolici e solari, i laboratori di test elettrici di imprese siderurgiche, cementiere e chimiche, le società di servizi di test elettrici e i fornitori di noleggio attrezzature, e le scuole professionali di elettrotecnica.
D2: Quali test può eseguire?
Esegue test delle caratteristiche di eccitazione (tensione-corrente), del rapporto di trasformazione, della polarità, della resistenza dell'avvolgimento secondario, del carico secondario, dell'errore di rapporto e dell'errore angolare per CT di classe di protezione, misurazione e TP, oltre ai test delle caratteristiche di eccitazione, del rapporto, della polarità e della resistenza dell'avvolgimento secondario per unità elettromagnetiche PT.
D3: Perché la tecnologia a conversione di frequenza è importante?
Il test a conversione di frequenza genera la curva completa delle caratteristiche di eccitazione e la curva di errore al 10% utilizzando solo 180Vrms di uscita e 12Arms di corrente, ma gestisce CT con punti di inflessione fino a 60kV, eliminando la necessità di ingombranti amplificatori ad alta tensione e grandi sorgenti di corrente.
D4: Può verificare i CT sul campo senza un trasformatore standard?
Sì. Verifica i trasformatori di corrente sul campo senza CT standard, amplificatore, scatola di carico, regolatore di tensione o cavi di corrente pesanti, raggiungendo un errore di rapporto entro ±0.1% ed errore angolare entro ±5min, sufficiente per il test sul campo di CT di classe 0.2S.
D5: Quali accessori, imballaggio e termini di consegna si applicano?
È disponibile un amplificatore di corrente dedicato opzionale per il test di passaggio a 180A. Lo strumento viene consegnato in imballaggio di legno entro 5-8 giorni lavorativi, con pagamento T/T e MOQ di 1 set.
