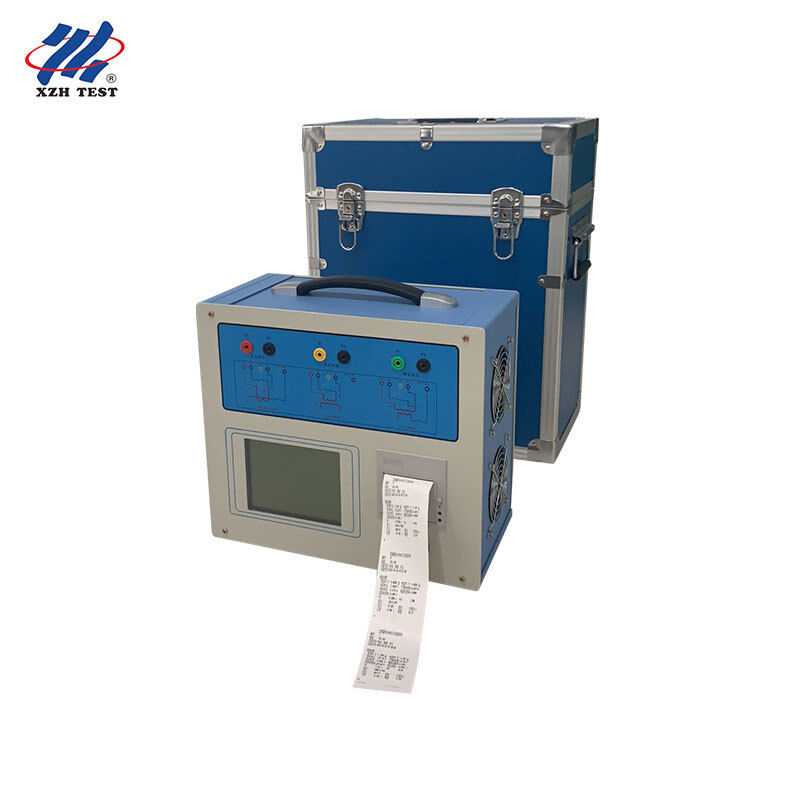

CT PT Tester Transformer Characteristic Analyzer. Misurazione di precisione. XHTX206.
L'XHTX206 CT PT Tester è un analizzatore completo delle caratteristiche dei trasformatori per l'industria energetica,costruito su una piattaforma DSP e FPGA ad alte prestazioni con tecnologia avanzata di test di conversione di frequenza. copre le caratteristiche di eccitazione (volt-ampere), il rapporto di trasformazione, la polarità, la resistenza di avvolgimento secondaria, il carico secondario, l'errore di rapporto e l'errore d'angolo per la classe di protezione,trasformatori di corrente di classe di misurazione e di classe TP, e supporta le caratteristiche di eccitazione, il rapporto di trasformazione, la polarità, la resistenza di avvolgimento secondaria e il test dell'errore del rapporto per le unità elettromagnetiche PT.Come strumento di nuova generazione sviluppato attraverso una vasta ricerca di mercato e uno studio teorico, sostituisce la tradizionale combinazione di trasformatori a rapporto variabile, trasformatori step-up e amplificatori di corrente, offrendo una maggiore automazione,maggiore stabilità e maggiore efficienza di prova per la verifica dei trasformatori professionali.
Applicazioni e pubblico di riferimento:Ideale per i centri di misurazione e taratura della potenza che eseguono la verifica CT di classe 0.2S in loco, le squadre di prova elettrica delle centrali elettriche, le squadre di prova elettrica delle ferrovie,industrie petrolchimiche e minerarie, laboratori universitari di ingegneria elettrica e organizzazioni di prova e certificazione di potenza di terze parti che richiedono una misurazione accurata del rapporto e dell'angolo di errore dei trasformatori strumentali.
Specificità principali
| Parametro |
Specificità |
| Oggetti di prova |
CT (classe di protezione / misurazione / TP), unità elettromagnetiche PT |
| Prodotto |
0~180Vrms, 12Arms, 36A (picco) |
| Precisione della tensione |
± 0,2% |
| Intervallo del rapporto CT |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| Intervallo del rapporto PT |
1 ~ 35000 |
| Misurazione di fase |
Accuratezza ±5 min, risoluzione 0,5 min |
| Resistenza di avvolgimento secondaria |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| Misurazione del carico AC |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Fornitore di energia |
AC220V ± 10%, 50 Hz |
| Ambiente di lavoro |
-10~50°C, umidità ≤90% |
| Dimensioni / Peso |
365 × 290 × 153 mm / < 10 kg |
Caratteristiche chiave
L'errore di rapporto entro ±0,1% e l'errore d'angolo entro ±5 min consentono di effettuare prove sul campo di trasformatori di corrente di classe 0,2S.
Il metodo di conversione di frequenza gestisce i punti di flessione CT fino a 60 kV utilizzando solo 180Vrms di uscita e 12Arms (picco 36A) di corrente.
Verifica in loco senza CT standard, booster, box di carico, regolatore di tensione o cavi di corrente pesante, riducendo drasticamente il carico di lavoro di prova.
Deriva automaticamente tensione/corrente del punto di flessione, curve di errore del 10% (5%), fattore limite di precisione (ALF), fattore di sicurezza dello strumento (FS),Costante temporale secondaria (Ts) e coefficiente di permanenza (Kr).
Test di resistenza, eccitazione, rapporto e polarità CT DC in una sola chiave con un unico sistema di cablaggio conforme alle norme GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207.
Un amplificatore di corrente dedicato opzionale fornisce una potenza di 180 A per le prove di flusso in loco.
Tra i gradi CT idonei figurano P, TPY, metering, PR, PX, TPS, TPX e TPZ, con selezione automatica standard in base al tipo e alla classe del trasformatore.
Caratteristiche avanzate
Interfaccia grafica cinese dinamica con diagrammi di cablaggio automatici per ogni elemento di prova selezionato, che guida gli operatori passo dopo passo.
5.7 pollici LCD grafico trasflettivo, chiaramente leggibile alla luce solare diretta per lavori di campo all'aperto.
Mouse fotoelettrico rotativo per l'inserimento e il funzionamento di parametri veloci e intuitivi.
Stampa integrata per la stampa automatica dei rapporti di prova; memorizza fino a 1000 gruppi di dati con conservazione di spegnimento.
Costruzione portatile di peso inferiore a 9 kg per un facile trasporto sul campo.
Il metodo di misurazione a quattro terminali garantisce un accurato test della resistenza di avvolgimento secondaria eliminando gli errori di resistenza al piombo.
Con una completa capacità di test CT/PT, tecnologia di conversione di frequenza e report automatizzati,il XHTX206 offre precisione di laboratorio e comodità pronta per l'analisi delle caratteristiche dei trasformatoriLe funzioni avanzate di auto-test e di test di flusso dello strumento estendono ulteriormente il suo valore per le squadre di messa in servizio.consentire una verifica completa dell'intera catena di misurazione prima dell'inizio delle prove formali.
Prodotti di prova per trasformatori di corrente
| Articolo di prova |
Descrizione |
| Resistenza di avvolgimento secondaria |
Misura la resistenza CC di avvolgimento secondario CT con metodo a quattro terminali, intervallo 0~600Ω |
| Caratteristiche di eccitazione |
Prova della curva caratteristica in volt-ampere delle unità elettromagnetiche CT e PT |
| Rapporto di trasformazione e polarità |
Controlla l'accuratezza del rapporto CT/PT e la polarità dell'avvolgimento con un solo tasto |
| Onere secondario |
Misura il carico AC fino a 1000VA con una precisione < 0,5% ± 0,02VA |
| Errore di rapporto e errore di angolo |
Calcola l'errore del rapporto entro ±0,1% e l'errore dell'angolo entro ±5 min |
| Prova di flusso |
Con amplificatore opzionale, uscite fino a 180A per la prova di flusso in loco |
Conformità alle norme e principi di prova
L'XHTX206 segue il principio di prova del metodo a bassa frequenza per la prova delle caratteristiche di eccitazione,che riduce significativamente la tensione e la corrente di prova richieste mantenendo la precisione di misurazioneLo strumento applica anche il metodo di calcolo della curva di errore del 10% per valutare le prestazioni dei trasformatori di corrente di classe di protezione.aiutare gli ingegneri a verificare che i dispositivi di protezione funzionino correttamente in condizioni di guasto. Tutte le prove sono conformi alle norme GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207, e lo strumento seleziona automaticamente la norma appropriata in base al tipo e alla classe del trasformatore,assicurare una coerenza, risultati ripetibili accettati da utilities e laboratori terzi in tutto il mondo.
Per le varie strutture CT, compresi i trasformatori di corrente di tipo buccia, tipo ferita e tipo finestra, l'appendice del manuale fornisce dettagliati diagrammi di cablaggio a quattro terminali,garantire collegamenti corretti per una misurazione accurata in ogni configurazioneLa funzione di auto-prova dello strumento verifica i circuiti interni e i canali di misurazione prima della prova, mentre la funzione di prova del flusso di corrente convalida il circuito di corrente completo.rendendo l'XHTX206 una soluzione di verifica completa per i professionisti dei test dei trasformatori.
Domande frequenti
Q1: Per chi è progettato il tester CT PT XHTX206?
È progettato per centri di misurazione e taratura della potenza, squadre di prova elettrica delle centrali elettriche, squadre di prova elettrica nelle industrie ferroviarie, petrolchimiche e minerarie,laboratori di ingegneria elettrica universitari, e organizzazioni terze di prova e certificazione dell'energia.
Q2: Quali tipi di trasformatori può testare?
Essa prova i trasformatori di corrente di classe protezione, classe contatore e classe TP, comprese le caratteristiche di eccitazione, rapporto, polarità, resistenza di avvolgimento secondaria, carico secondario,errore di rapporto e errore di angoloSono supportati i gradi di CT P, TPY, misurazione, PR, PX, TPS, TPX e TPZ.
D3: Come funziona il lavoro sul campo dei benefici dei test di conversione di frequenza?
Produce caratteristiche di eccitazione complete e curve di errore del 10% con una potenza di uscita di soli 180Vrms e una corrente di 12Arms durante la manipolazione di CT con punti di flessione fino a 60kV,eliminare la necessità di amplificatori ad alta tensione ingombranti e grandi fonti di corrente.
D4: Quale precisione raggiunge per la verifica della TAC in loco?
errore di rapporto entro ±0,1% e errore d'angolo entro ±5 min, a supporto della verifica sul campo di trasformatori di corrente di classe 0,2S su un intervallo di rapporto da 1 a 40000 senza trasformatore standard,Booster o scatola di carico.
Q5: Quali accessori e termini di consegna sono disponibili?
Un amplificatore di corrente dedicato opzionale consente il test di flusso di 180A. Il tester viene spedito in confezioni in legno entro 5-8 giorni lavorativi, con pagamento T / T e 1 set MOQ.
